Ｎ澤　くん　の、　　４０　ＺＥＰＨＹＲ

フレーム　の、　　コイル　ポケット　　拡張　加工　と

エアバック　の　　取り付け　が　　　完了　しまして

エア　タンク、　　エアコンプレッサー、

エアバルブ　などの

”　　エアサス　ユニット　”　　の　　製作　に　　進みます

Ｎ澤　くん　からは、　　　トランク　の　　スペース　は

なるべく　　使いたいので

ユニット　は　　ひな壇　に　　設置　してほしい

との、　　要望　を　　受けてまして

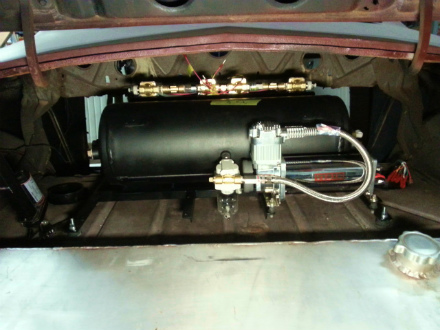

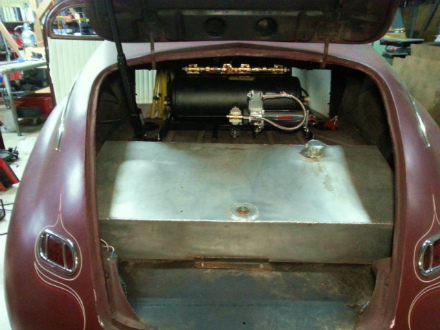

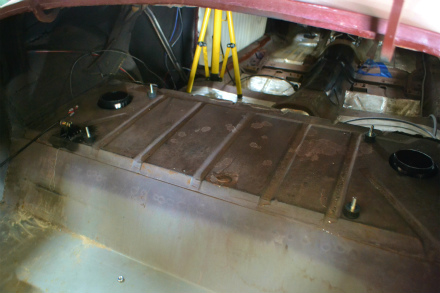

デッド　スペース　に　　なっている　　ひな壇　に

設置　できる　　作り　に　　していきます

ひな壇　に　　エア　タンク　や

エア　コンプレッサー　を

直接　　固定　すれば　　簡単　ですが

作動時　の　　振動　が　　直接　　伝わるので

共振　して　　うるさいのと

メンテナンス　時　に　　丸ごと　　降ろせると　　楽　なので

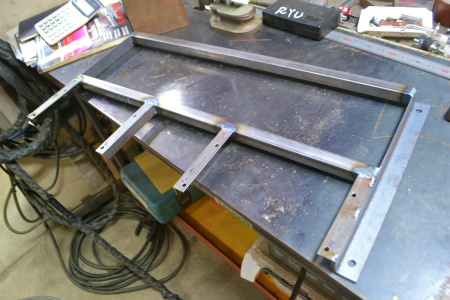

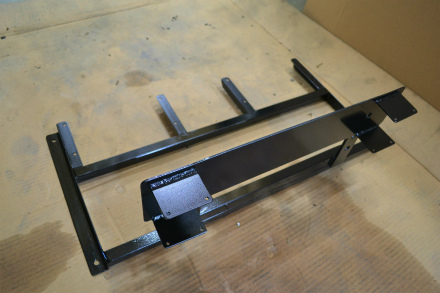

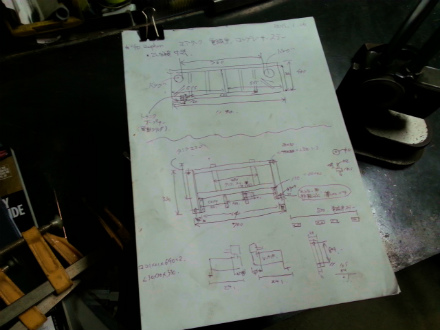

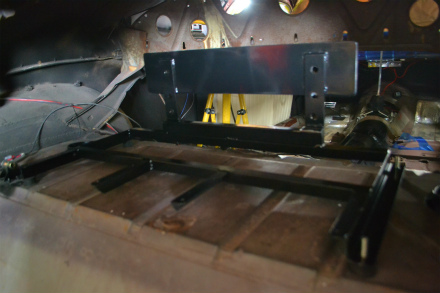

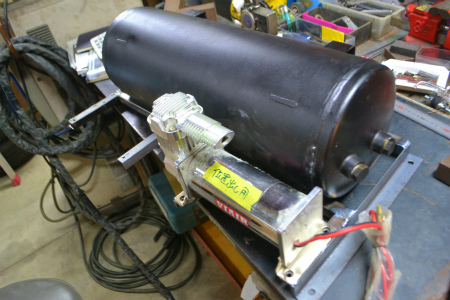

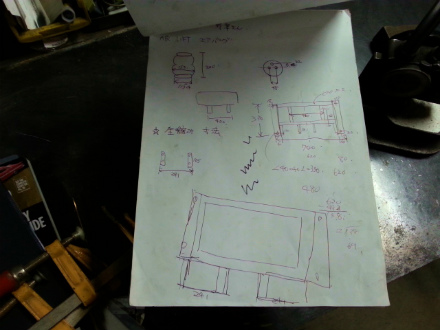

ユニット　の　　マウント　ブラケット　を　　作りまして

ボディ　と、　　ブラケット　の　　間　に

防振　ゴム　を　使い、　　取り付け　しまして

今回　は、　　”　　ＡＣＣＵ　ＡＩＲ　”　　は　　使わず

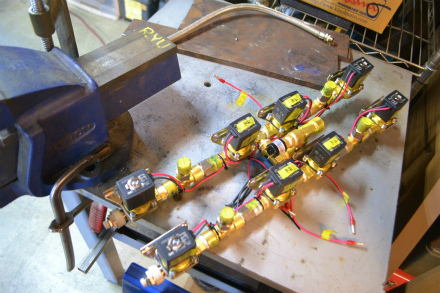

国産　　”　ＳＭＣ　”　　の　　　電磁弁　を　　使い

４輪　独立　で　　　バルブ　系統　を　　組みまして

バルブ　が　　壊れないよう、　　チェック　バルブ　や

スピード　コントローラー　を　　組み込んで

エアタンク　に　　結露　が　　出来ないよう

ミスト　セパレーター　を　　　経由　させまして、

コンプレッサー　も　　付属　の　　防振　ゴム　は

性能　が　　低いので

こちらも　　国産　の　　防振　ゴム　に　　組み換え

ブラケット　に　　マウント　されまして

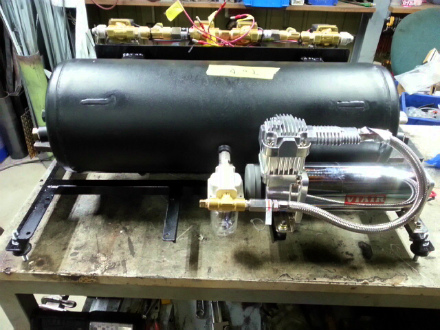

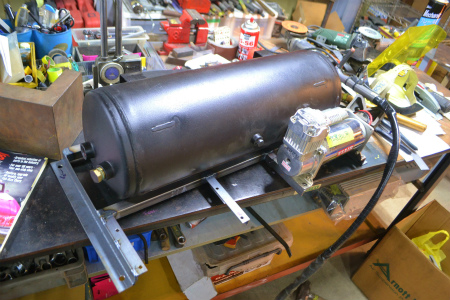

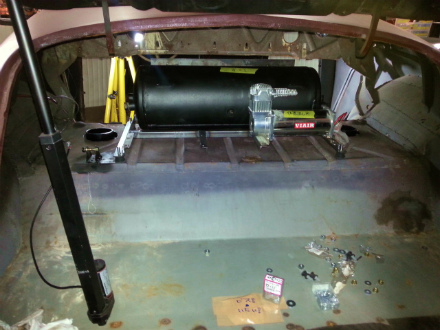

Ｎ澤　ＺＥＰＨＹＲ　用、　　エアサス　ユニット　が　　　完成。
　

今回、　　予算上　　エア　コンプレッサー　は　　　１機　ですが、　　

後々、　　増設　して　　　２機　に　　したくなったら

簡単　に　　設置　できるよう、　　設置　場所　を　　作って　おきました　

　　
次　は、　　ユニット　への　　　配管　と　　配線　に　　進みます

ＶＩＶＡ　！　　　Ｓ庭　道場　＆　　Ｎ澤　ＺＥＰＨＹＲ　！！！！！！
