Ｋ藤　さん　の　　１９４０　ＺＥＰＨＹＲ　進めて　まして

ボディ　全体　にある、　腐食　した　部分　の　修復　と

リジット　マウント　から　　ボディ　マウント化　を　進めてまして

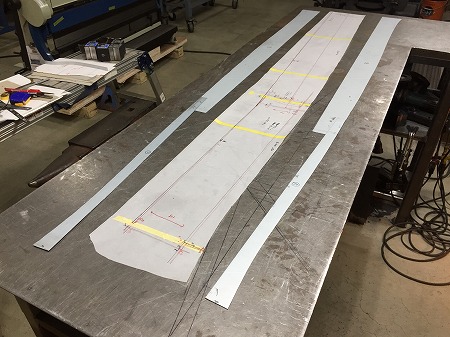

先日、　厚紙　で　作った　ボトム　部分　の

ボディ　ライン　の　型紙　は

この先、　しばらく　使いながら　作業　していくので

使い続けられるように　　強度　と　耐久性　を　持たせ

左右分、　鉄板　で　作り直し　しまして

先日　大量　に　製作　した　サイドシル　部分　の　パネル　や

ドア　の　スキンパネル　を　製作していく　際に

ガイド　の　治具　として　使っていきます

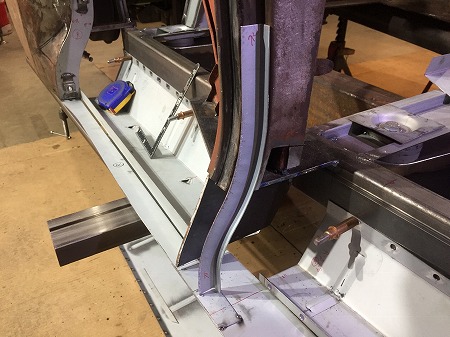

まずは　助手席側　から　サイドシル　再生　が　はじまり

鉄板　の　型紙　を　固定　したら、　　それに合うよう

位置合わせ　して　サイドシル　の　プレート　を　仮組み

角材　で　製作　した　インナーロッカー　の　骨材　に

クレコピン　で　仮止め　したら、　クォーターパネル　は

全て　摘出　されてしまったので

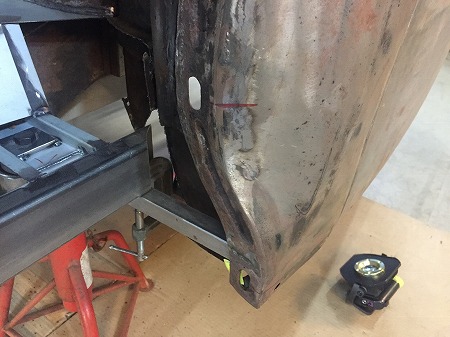

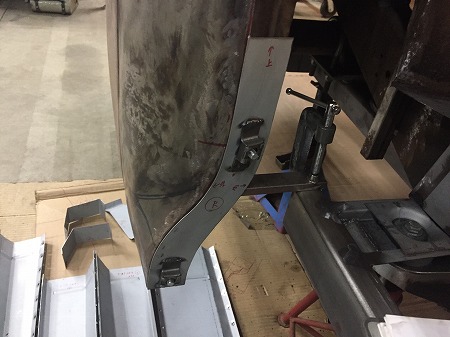

リア　フェンダー　を　固定する、　前側の　耳部分の　再生へ

リア　フェンダーは、　前側　の　ボトム部分　は

２本　の　ボルト　で　固定するので

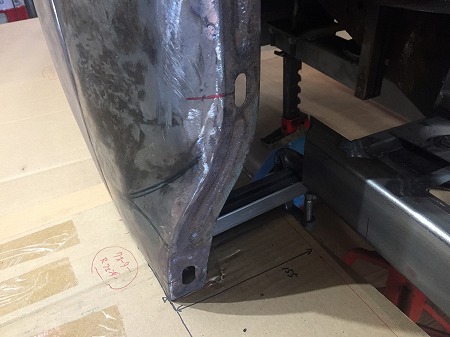

型紙　を　とって　　鉄板　を　切り出したら

フェンダー　を　固定　する　　ボルト穴　に　合せて、　

穴　を　開けたら、　ケージナット　を　取り付け

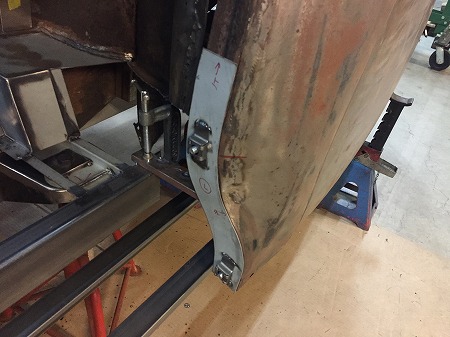

こうして　製作　した　ボトム部分　の　耳　が

リア　フェンダー　を　固定する　前側　の　

基準点　になり、　　ここを　固定しない限り

リアフェンダー　の　前側　の　位置が　決まりません

助手席側　を　製作　したら、　　その　型紙　を　反転し

まったく　同じ　寸法で　裏返したモノを　作ると

それが　運転席側　の　パーツに　なります

きっちり　左右　対象　に　なるよう　製作　しているので

片側　を　作ってみて　　うまく　いったら

そのデータを　反転　させてると　　反対側　のも　できるので

左右　それぞれ　現物合わせ　で　製作　するよりも

早く、　正確　に　左右対象　に　製作　できます

リアフェンダー　の　前側　の　基準点　を　作ったら

クォーター　パネル　の　前側、　ドア　の　後ろ側、

ドア　の　前側、　　フロント　フェンダー　の　後ろ側　と

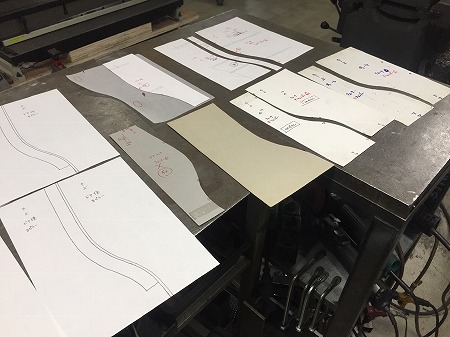

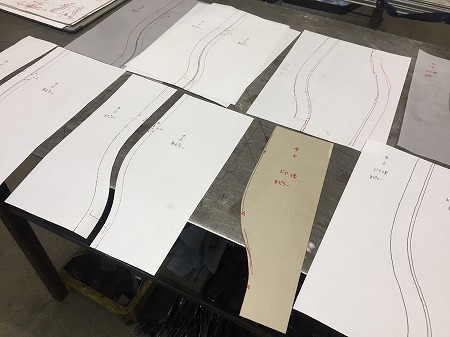

それぞれを　計測　して、　型紙　を　おこして　いきまして

これらも　助手席側　で　計測　して　　図面　を　起こしたら

それを　反転　させて　　運転席側　として　使います

それぞれの　ボトム部分　は、　表側　の　スキン　パネル、

折り返した　耳部分　の　基準点　として　使うので

L型　の　形状　に　作って　いきます

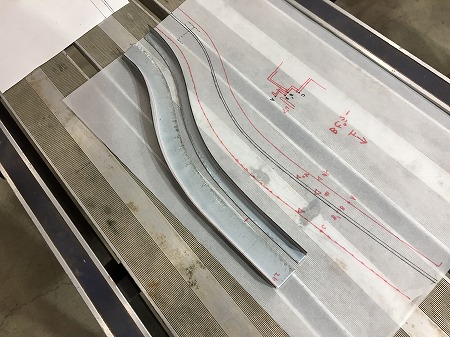

型紙　に　合せて　　鉄板　を　切り出したら

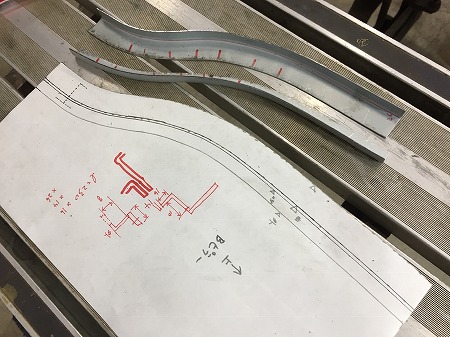

ベンダー　で　　平らな　板を　　L型　に　折り曲げまして

その後、　ストレッチャー、　シュリンカー　を　使い

型紙　の　ライン通り　に　カーブ　させて　いきまして

それぞれの　位置　の　基準点　となる　部分　が　完成　し

アウトライン　の　治具に　合せて　取り付け　していきます

ＶＩＶＡ　！　　Ｓ庭　道場　　＆　　Ｋ藤　さん　！！！！！！！！！！
