Ｋ藤　さん　の　　１９４０　ＺＥＰＨＹＲ　進めて　まして

ボディ　全体　にある、　腐食　した　部分　の　修復　と

リジット　マウント　から　　ボディ　マウント化　を　進めてまして

トランク　フロア　と　ひな壇　部分　の　パネル　が　完成　し

バッテリー　を　収める　ボックス　製作　に　進みまして

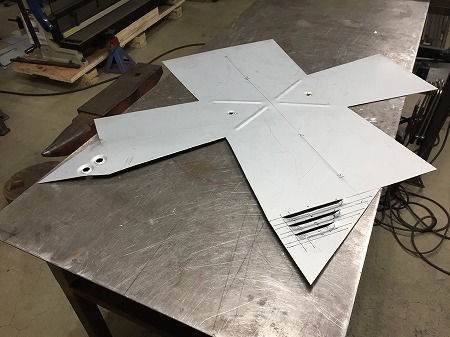

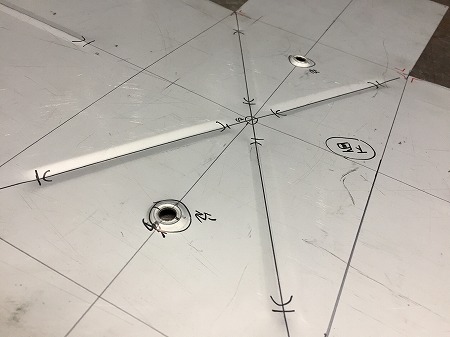

採寸　した　型紙　を　もとに、　　鉄板　を　切り出していき

今度は　　形が　アイアン　クロス　ですね

バッテリー　は　充電　すると　　希硫酸　ガス　が

発生　して、　キャップ　から　出てくるので

希硫酸ガス　は　金属を　錆びさせる　原因　に　なるので

エンジン　を　掛けている際に　　ガス　が　トランク　や

バッテリー　ケース　に　　充満　しないよう

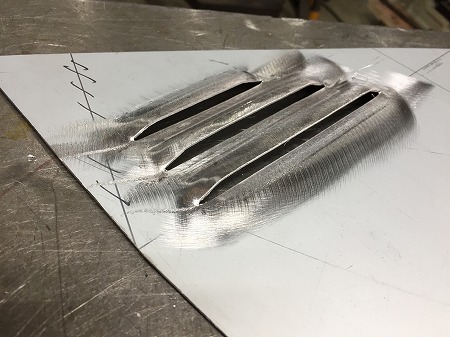

ケース　の　上になる　部分に　ルーバー　加工を　施し

換気用　の　スリット　を　作って　おきまして

続いて、　穴を　開けて　　治具　で　プレス　して　

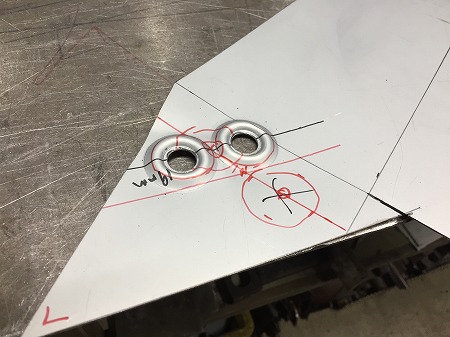

凹凸を　付けた、　バッテリー　ケーブルを　通す　穴　と　　

底面　の　水抜き　の　穴を　作り

底面や　側面になる　部分　に　　補強　で　ビード　を　施工。

アイアン　クロス　の　状態　で　済ませておく　

加工　を　終えたら、　　

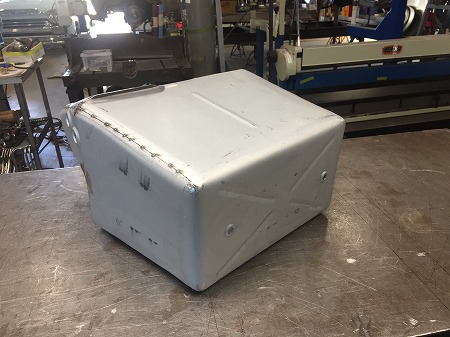

折り紙　の　ように　底辺　を　基準　に　曲げていき

ルーバー　部分　は　トランク　フロア　の　

インナー　フェンダー　部分　に　絡むので

折り曲げる　角度　を　合せて　曲げていき

角　は　真四角　ではなく、　緩やかな　カーブに　なるよう

角を　丸めて　ラウンド状　に　折り曲げていき

　

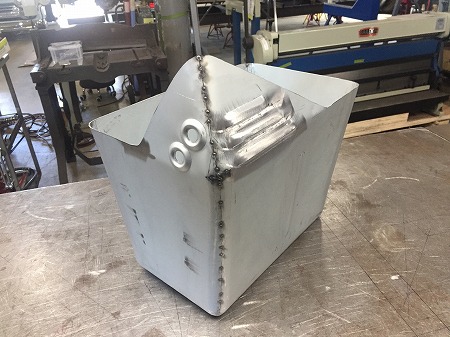

仮点け　して　　形状　を　確認　したら、　　本溶接　へ

しっかり　全周　を　本溶接　したら、　　溶接跡　を

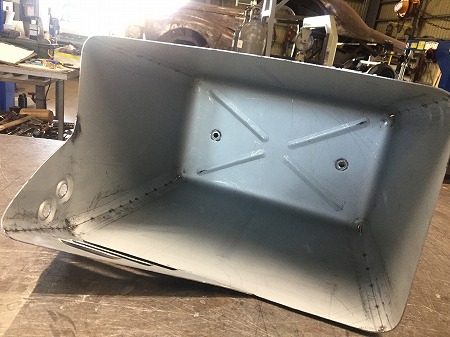

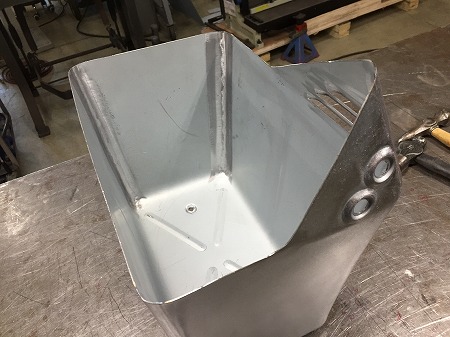

綺麗　に　仕上げていき、　ケース　が　完成

ケース　が　完成　したら、　トランク　フロア　の

埋め込む　部分　の　パネル　を　切開　して

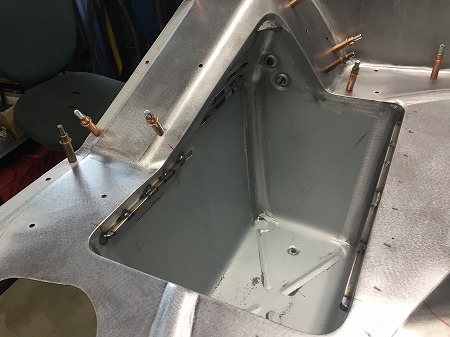

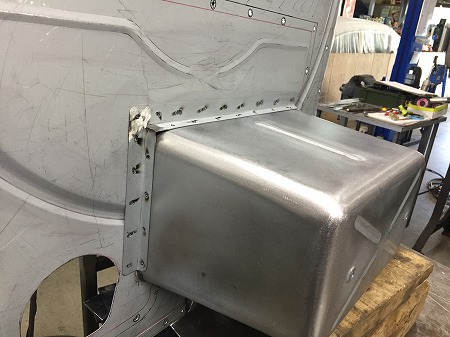

ケース　を　取り付ける　位置に　セット　し

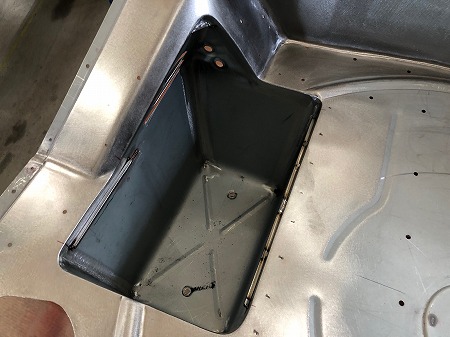

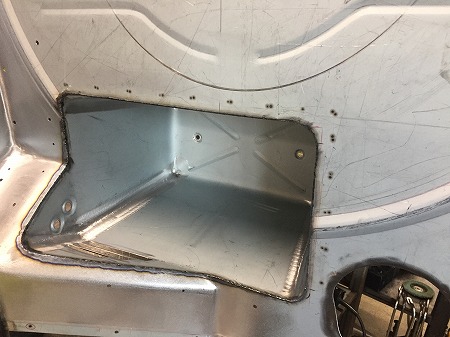

間口　を　全周　溶接　して　　フロア　に　一体化　し

裏側　は　バッテリー　ケース　の　間口　サイズ　に　合わせ

フロア　パネル　と　ケースの　側面　を　渡す、　補強　の　

Ｌ型　プレート　を　製作し、　スポット　溶接　しまして

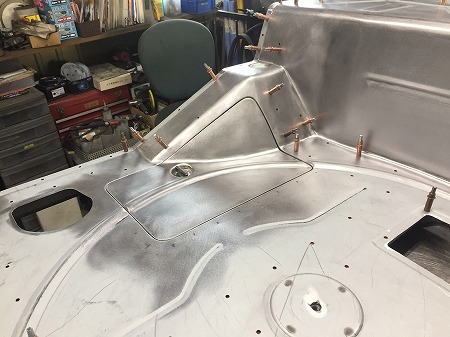

切開　して　摘出　した　　フロアパネル　の　表面　は

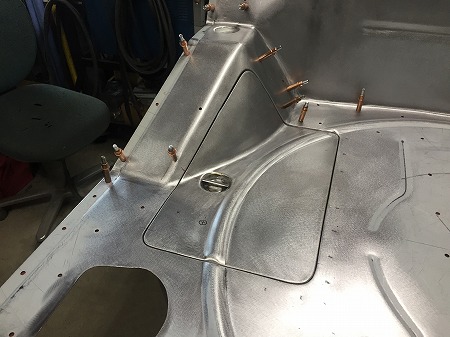

バッテリー　ケース　の　蓋　と　して　使うので

蓋　に　する　加工　を　施して　いきます

プレス　して、　凹凸　を　作って　穴を　開けた　鉄板　を

サイズ　を　合せて　丸く　切り出しまして

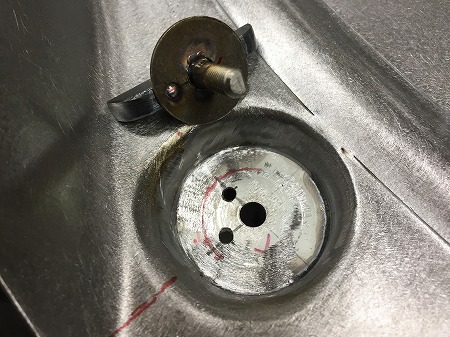

位置を　合せて　　表の　パネルに　同じ　大きさの　穴を　開け

凹凸　を　付けた　鉄板　を　移植　し、　埋め込みまして

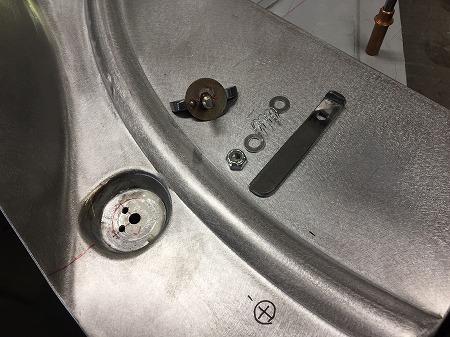

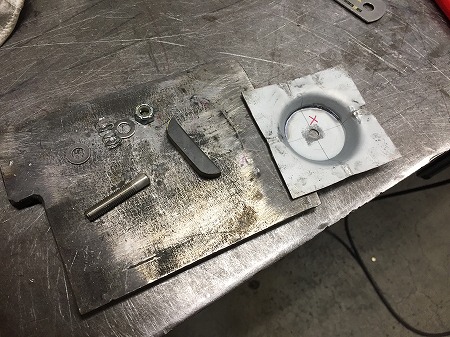

鉄板　を　切り出し、　穴を　開けた　バー　を　ふたつ

製作　し、　ひとつには　所定の　位置まで　回すと　　

はまる　ピン　と、　パネル側にも　穴　を　製作。　　

ピン位置　を　保持する　構造に　するため　

スプリング　を　入れて、　　テンション　を　合わせ

ナイロン　ナット　で　　固定　すると、　バッテリー　ケースの　

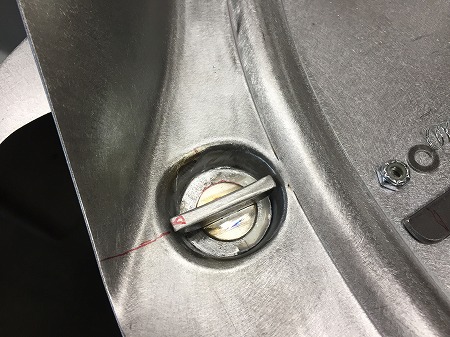

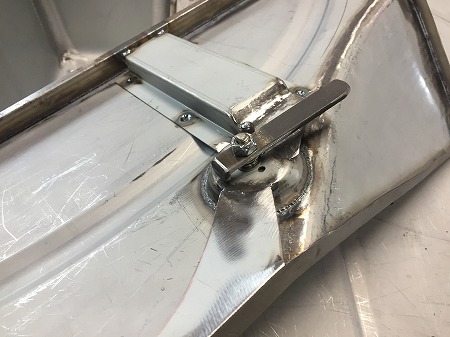

蓋　の　鍵部分　が　完成　しまして

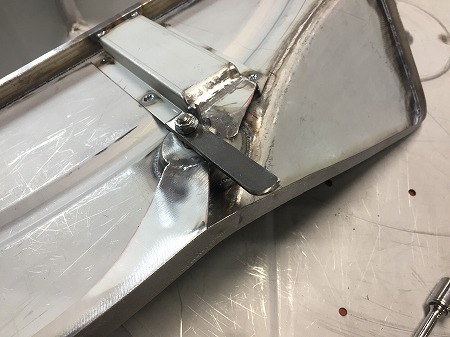

レバー　を　回すと、　開閉　の　位置に　合わせて　

裏側　の　レバーが　周り、　ロックする　構造　ですね

蓋の　全周に　耳を　作って　補強するため

鉄板を　切だし、　　全周　溶接　しまして　

蓋の　裏側にも　ハット曲げ　の　鉄板　を　溶接し

ぺけぺこ　しないように　補強　しておき

バッテリー　ケース内　には、　　蓋　が　落ちないよう

表　が　ぴったり　同じ　高さ　に　なるよう

蓋　を　受け止める　ガイド　を　製作。

ケース内　の　側面　に　ガイド　を　溶接　し、

バッテリー　ケース　の　フロア　への　組み込み　と

蓋　の　製作　が　　完了　です

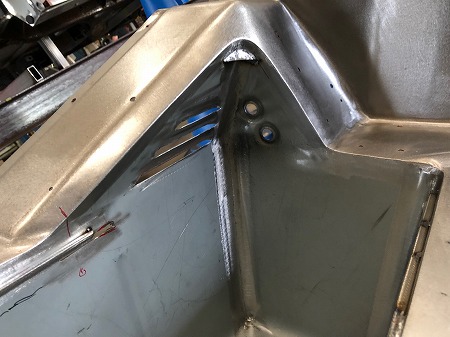

換気の　ルーバー　と、　ケーブル穴も　こんな　感じで　

配線　も　取り回しやすい　位置　に　穴が　来ており

全体　の　仕上がり　も　ご覧の通り、　超ハイクォリティー。

次は　ブレスと　合体させ、　クルマ　への　組み込みに　進みます
