Ｋ藤　さん　の　　１９４０　ＺＥＰＨＹＲ　進めて　まして

ボディ　全体　にある、　腐食　した　部分　の　修復　と

リジット　マウント　から　　ボディ　マウント化　を　進めてまして

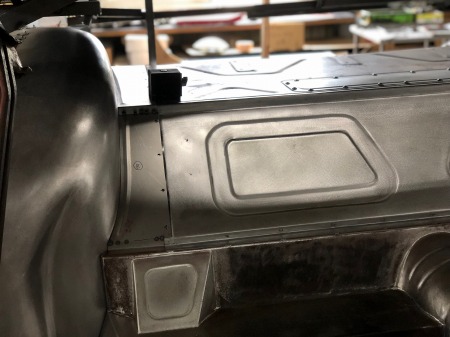

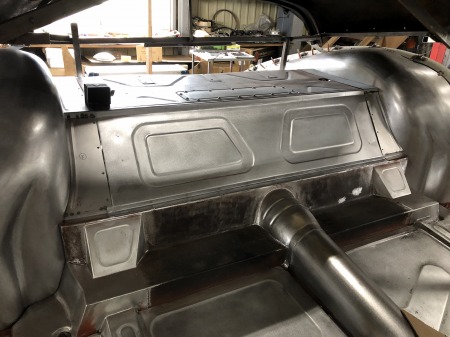

インナー　フェンダー と ひな壇、　トランク　フロア　の　

隙間　部分 の　パネルを　製作　し

ひな壇、　トランク　フロア　との　接合　を　進めまして

オリジナル　と　同様に、　パネル　どうしは

スポット　溶接　で　接合　していき

インナー　フェンダー との　接合の　前に

リア　フェンダー　と　　インナー　フェンダー　の　

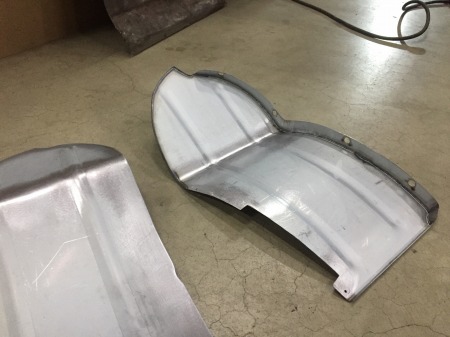

隙間　に　取り付ける、　泥除け　パネル　製作　へ

オリジナル　の　パネル　が　片側　は　付いていましたが

腐食　が　あるのと、　　もう　片側　は　欠品　してるので

リア　フェンダー　の　チリ合わせ　を　終えた　状態　で

隙間　の　型紙　を　とって、　鉄板　を　切り出しまして

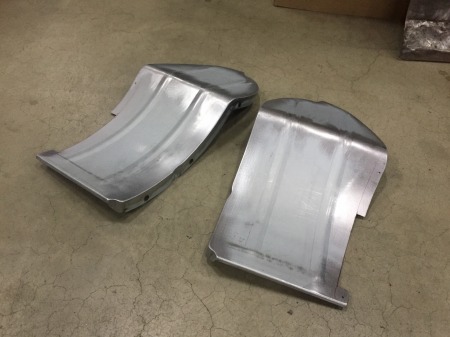

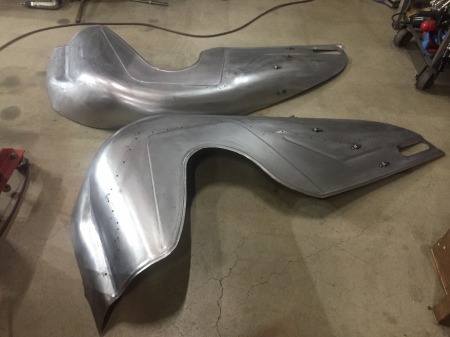

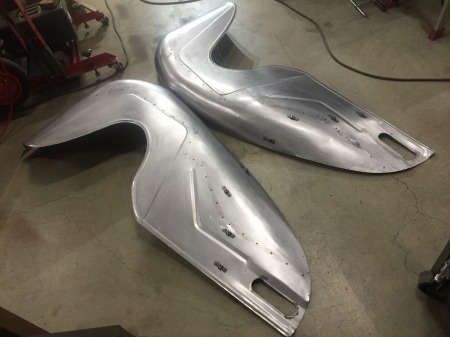

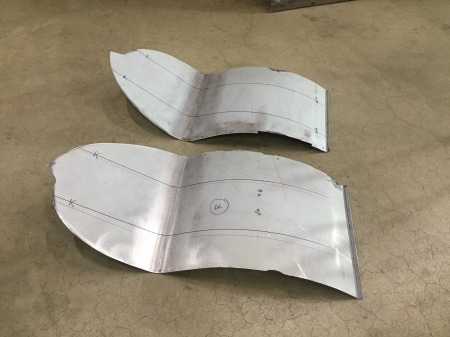

写真　は　２枚　に　成型後　の　物　ですが

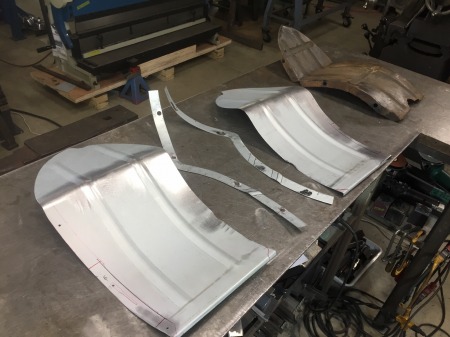

最初　は　４枚　の　板を　切り出し、　　フェンダー　と　

インナー　フェンダー　の　隙間　に　ピッタリ　合うよう

４ピース　に　分けて　　擦りあわせ　していき、

大きさ、　形状　が　ぴったりに　合ったら　

曲がっている　位置で　溶接して　つなげまして

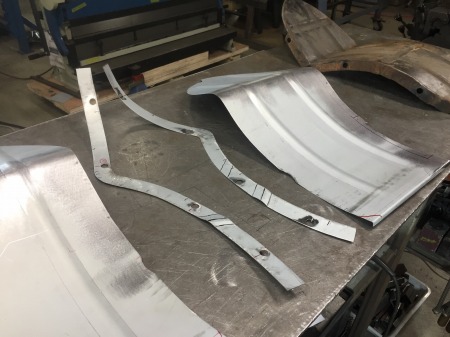

補強　の　リブ　を　入れ、　パネル　側面　には

鉄板　を　切り出し、　折り曲げた　パネルの

カーブ　に　合せて　耳を　製作し、　取り付け。

泥除け　パネル　は　ボルト止め　の　構造に　するので

耳部分　には、　ボルト止め用の　穴を　開けておき

インナー　フェンダー側　にも　穴を　開けていき　

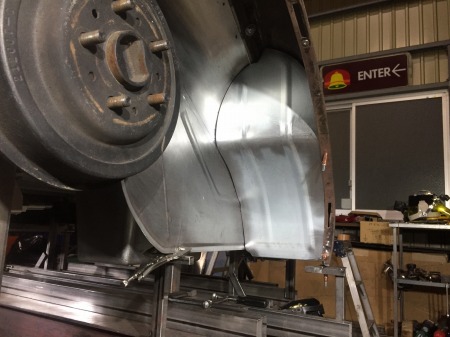

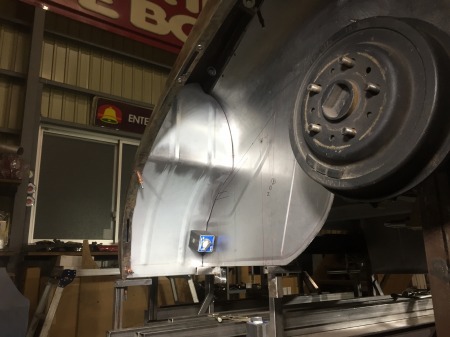

リア　フェンダー　と　　インナー　フェンダーの　 隙間　に　：

完成した　泥除け　パネル　を　　取り付けし、　

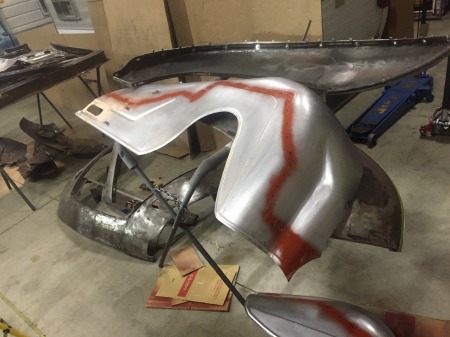

問題ないのを　確認　したら、　リア　フェンダー　を　取り外し

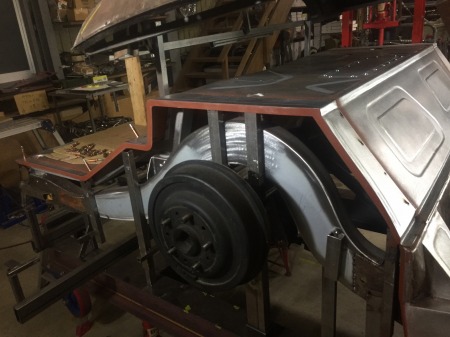

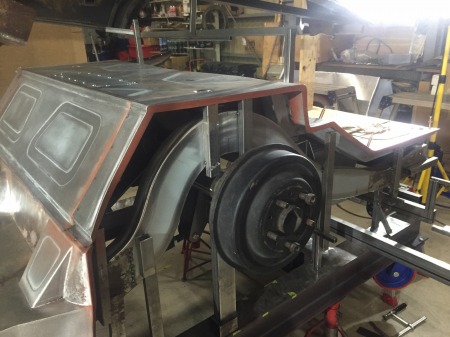

ひな壇　と　接合する　部分　を　けがいておき

その後、　インナー　フェンダー　も　取り外して

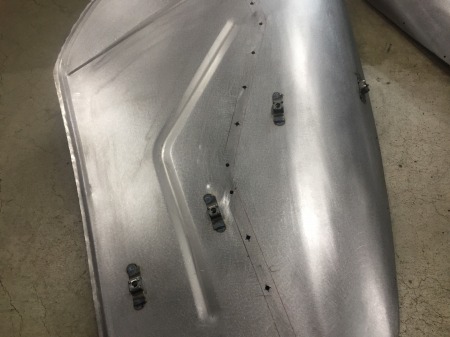

裏側　に　ケージナット　を　取り付けまして

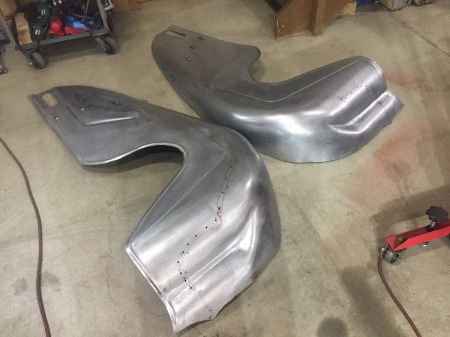

インナー　フェンダー　は、　　ひな壇　と　

接合する　部分　の　けがき　に　合せて、　

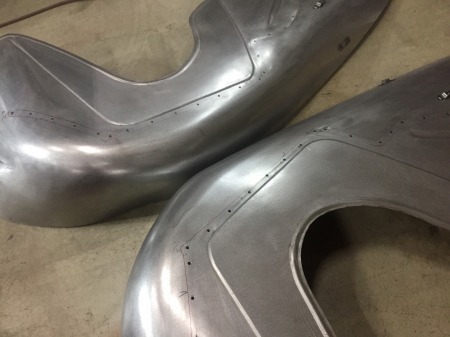

スポット溶接用　の　穴を　開けて　いきまして

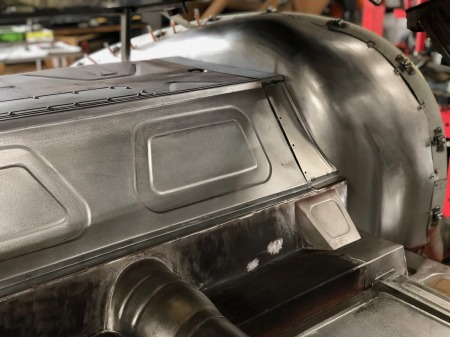

ひな壇　の　側面に　取り付けた　耳部分　と

インナー　フェンダー　の　接合面　には

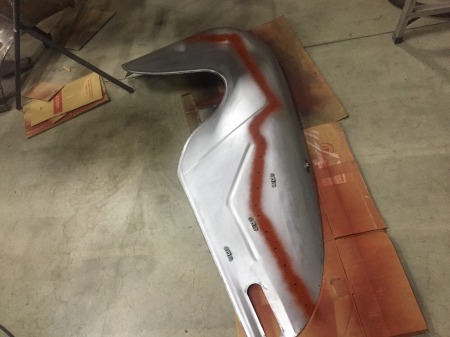

塗装　出来なくなる前に、　先に　錆止めを　塗っておき

再び　インナー　フェンダー　と　組み戻していき

それぞれ　建付け　や　チリが　変わらないように

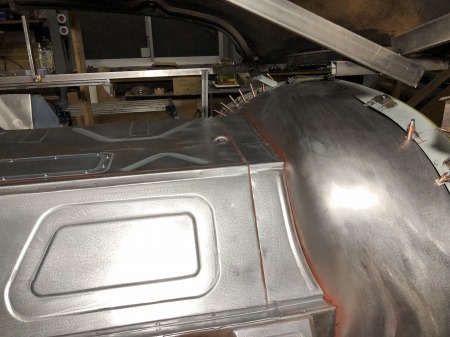

フェンダー　も　組み付けて　固定　したら

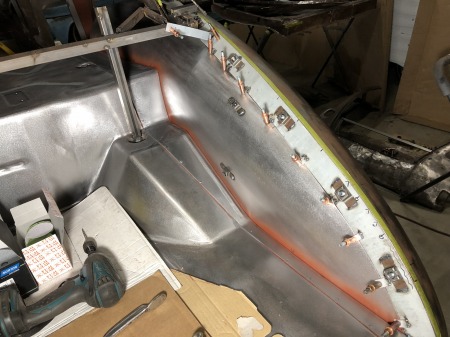

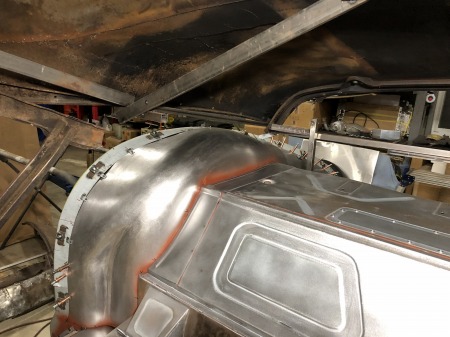

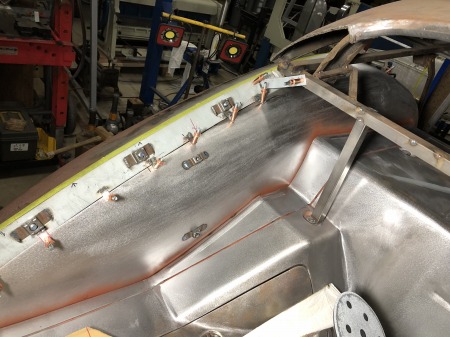

インナー　フェンダー　の　内側　に　潜りこんで

ひな壇　に　向かって　スポット　溶接　していき、　

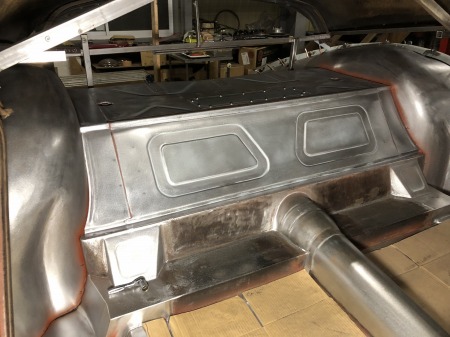

インナー　フェンダー　と　ひな壇　を　接合。

出来るだけ　角を　作らないようにして　強度を　上げ

出来るだけ　デッド　スペースが　出来ないよう

隙間　なく　設計し、　いよいよ　形に　なってきまして

次は　インナー　フェンダー　と　　フェンダー　を

取り付ける　部分の　接合　に　進みます
