Ｋ藤　さん　の　　１９４０　ＺＥＰＨＹＲ　進めて　まして

ボディ　全体　にある、　腐食　した　部分　の　修復　と

リジット　マウント　から　ボディ　マウント　を　進めてまして
　

フロント　の　　インナー　フェンダー　の　腐食　部分　の　再生　と、　　

MUSTANG　Ⅱ　フレーム　の　形状　に　合わせて

インナーフェンダー　の　形　を　変え、　　ルーバー　も　作りまして
　

続いて、　インナー　フェンダー　の　前側、

フロント　ボディ　と　　つながる　部分　の　再生　へ

腐食　して　　作り直す　インナー　フェンダー　の　前側　は

プレス　ライン　が　入って　　強度　を　出している

途中　から　　腐食　していたので

腐食　部分　だけ　　摘出　し、　足りなくなった　部分　を

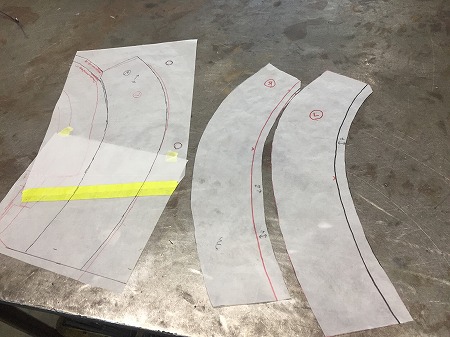

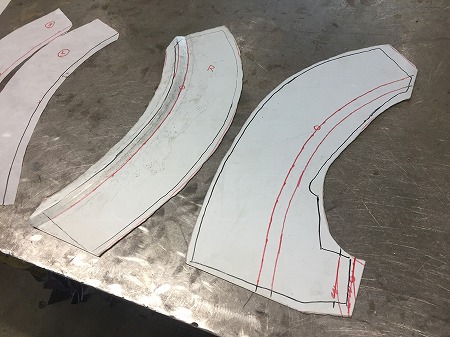

型紙　を　とって、　　鉄板　を　切り出し

プレス　ライン　も　オリジナル　同様　に　再生

平らな　板　を　切り出して、　　プレス　を　入れると

段差　に　なった分、　鉄板　の　面積　は　小さくなるので、

型紙　の　とり方　に　はじまり、　型紙　に　基づいて　切り出す

鉄板　の　大きさ　も　　小さくなるのを　見越して　おかないと

プレス　ライン　入れたら、　　小さくなって　届きまめん。。。。。。

に　ならないよう、　　先　に　頭の中で　展開　して　作りまして
　　　　

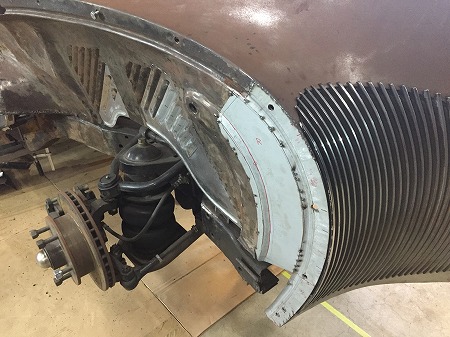

先日　　新しい　鉄板　で　　再生　しました　フェンダー　を　

取り付ける　淵部分　と　　仮付け　で　接続　したら

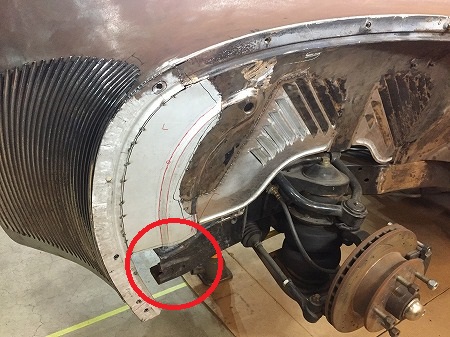

次　は　MUSTANGⅡ　フレーム　の　前、　　

フレーム　先端　部分　の　作り直し　へ

以前　計測　したら　　フレーム　寸法　は　

とても　正確　に　作られて　いましたが

MUSTANGⅡ　フレーム　より　先端　部分　は

左右　とも　　右側　に　傾いて　付いてまして

恐らく　ボディ　の　損傷　具合　を　見ると　　

事故歴　も　有りそうですし、　　MUSTANGⅡ　フレーム化　した際

サスペンション　の　ジオメトリー　に　絡まない

フレーム　の　先端　部分　は　

正確　に　計測　せずに、　ざっくり　で　付けたのか

以前　は　何にも　絡まない　部分　だったので

右　に　曲がって付いてても　問題　ありませんでしたが

これからは、　先端　部分　に　ボディ　マウント　を　製作　し

フロント　ボディ　の　荷重　を　受けさせる　部分　に　使うのと

以前　は　バンパーレス　仕様　で　　仕上げて　ありましたが

K藤　さん　からの　要望　で、　　バンパー　を　付ける　

スタイル　に　　戻して　作ってくれとの　ことなので、　　

バンパー　ステー　を　フレーム　に　取り付ける　部分　にも　なります

写真　では　解りづらいかも　しれないので　簡単　に　説明　すると

小学生の　頃、　　整列　すると　　「　前へ　ならえ　」　　の　掛け声　で、

腕　を　前　に　真っ直ぐ　伸ばす　動作　を　よく　やりましたが

きちんと　前　に　腕　が　いってれば　　そこに

バンパー　を　付けても　　真っ直ぐ　付きますが

ダチョウ　倶楽部　の　ように　　斜め　に　なってると

ボディ　マウント　は　傾いて　しまいますし、　バンパー　も　真っ直ぐ　付きませんので

まさに　　今回　の　フレーム　は　竜兵　状態　なので

ボディ　マウント、　　バンパー　取り付け、　完全　に　アウト。。。。。

熱々　おでん　か、　　熱湯　風呂　の　刑に　したい　ところですが

曲がっている　フレーム　先端　を　　手直し　するより

ボディ　マウント、　　バンパー　ブラケット　を　兼ねる

構造　に　設計　して　　作り直すほうが　良い物に　なるので

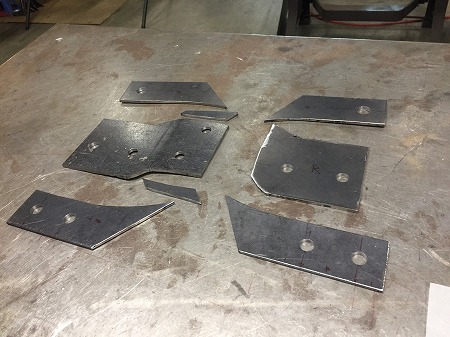

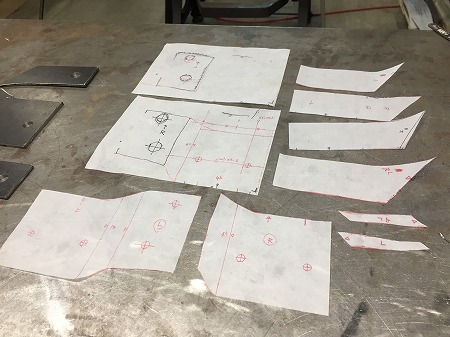

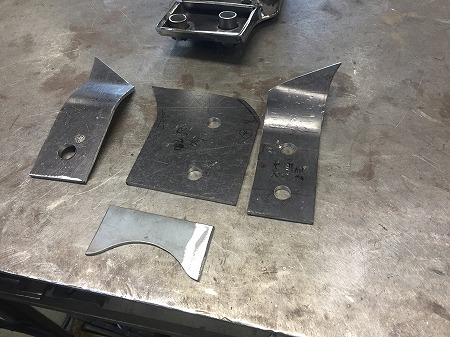

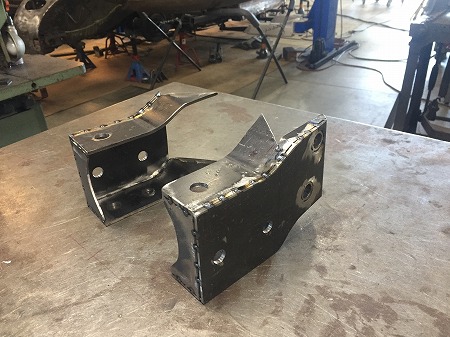

型紙　を　とって　　鉄板　を　切り出すところから　はじまり

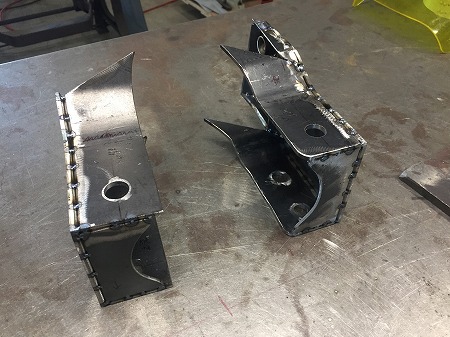

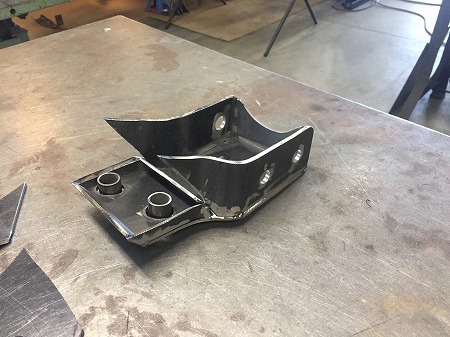

内側　に　補強　の　スリーブ　を　仕込んだり　しながら

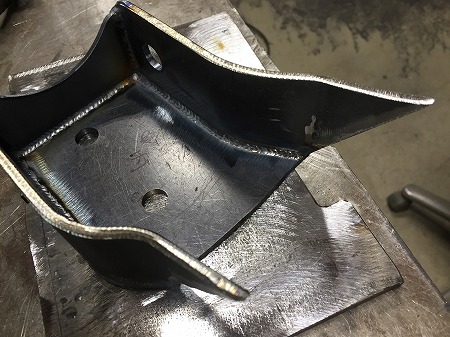

裏側　まで　　しっかり　溶接　していき、　

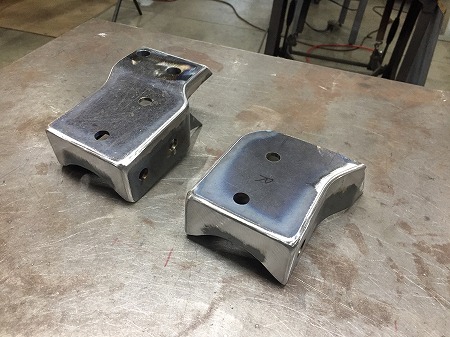

新しい　フレーム　先端　を　製作　しまして

溶接跡　も　綺麗　に　仕上げたら

竜兵　フレーム　を　切り取って　　ゴミ箱　に　捨てて

次　は　ＮＥＷ　フレーム　を　組み込んで　いきます

ＶＩＶＡ　！　　Ｓ庭　道場　　＆　　Ｋ藤　さん　！！！！！！！！！！
