K藤さんの 1940 ZEPHYR 3W COUPE
ボディ周りの手直しが必要な部分の
作業を進めていまして

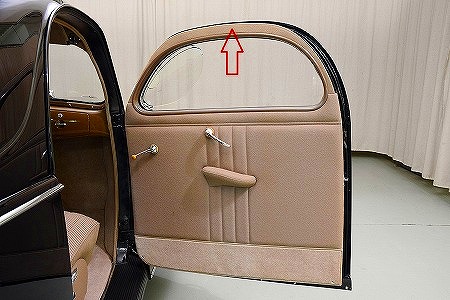

上の部分のドアサッシ部分には
別パーツのパネルが付いて
それに生地を貼る構造ですが

そのパネルは付いていなかったので
チョップトップした形状に合わせ
製作していくことになりまして

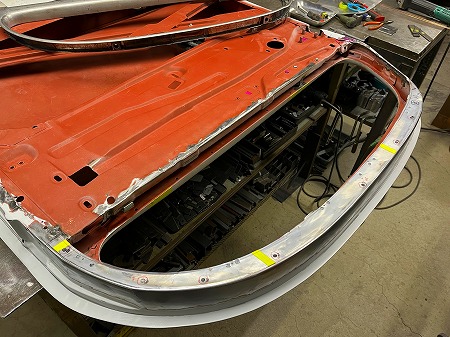

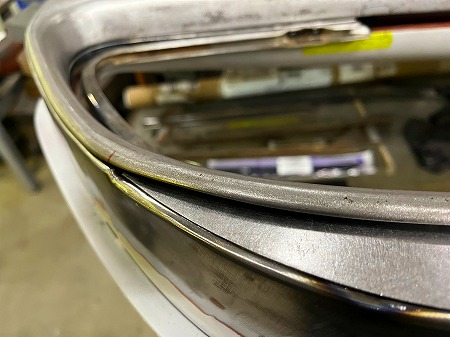

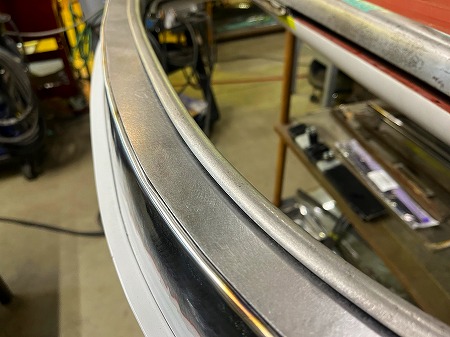

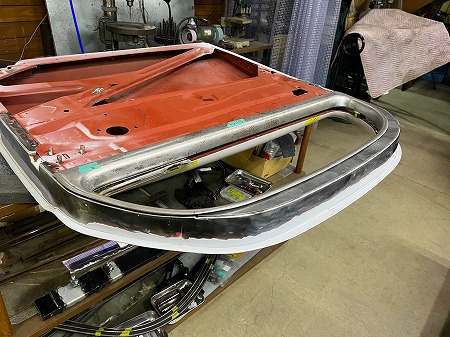

パネルを取り付けるドアサッシ側は
取り付け面に高さの違いや凹凸が
沢山あって綺麗に付かないので

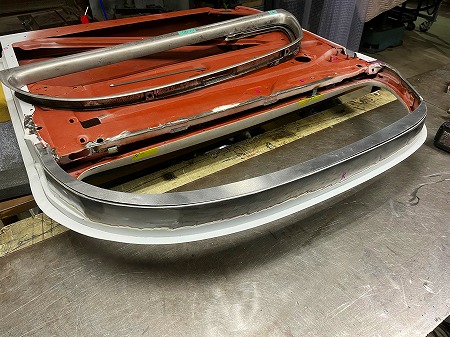

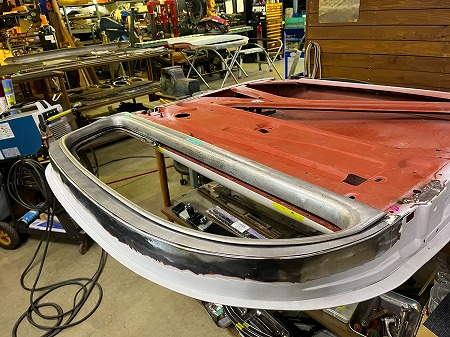

先に鈑金をして、平らに修正したら

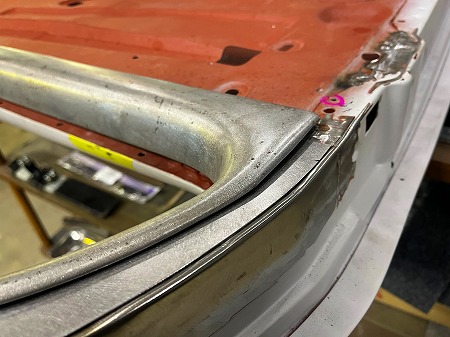

サイドガラスのインテリアトリムと
ドアのカタチに合わせた形になるので

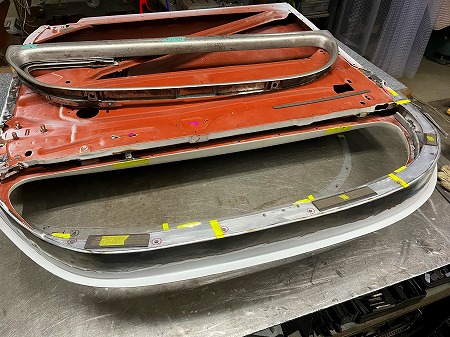

ドアやインテリアトリムとの位置、
ドアに取り付けるボルトの穴位置を
確認しながら形を決めていけるよう

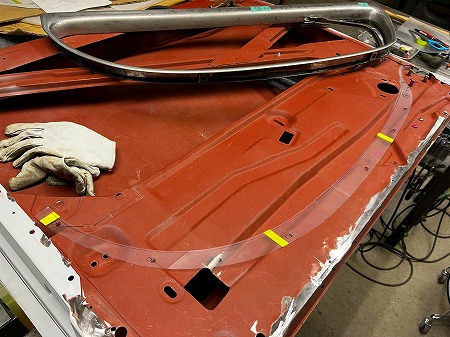

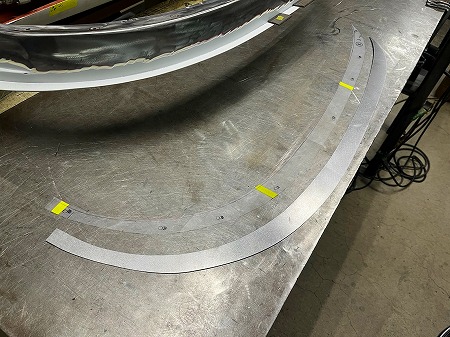

透明なフィルムを使って型紙を作り

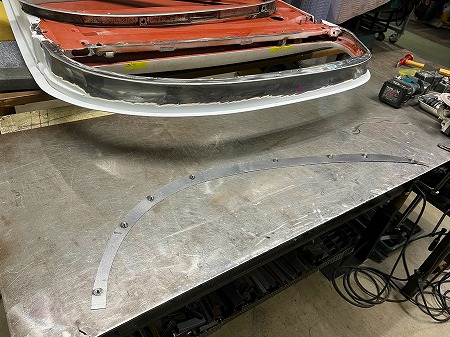

型紙に合わせて鉄板を切り出したら
透明フィルムを鉄板に重ねて　

透明フィルムに転写してある
取り付けボルトの穴位置を書き写し
鉄板の裏にスタッドボルトを溶接

純正のパネルを見たことが無く
整備マニュアルに記載や写真を
探しても見つからないので

どのような構造で取り付けされて
いたのか解らないのですが、
クルマに付いた時の仕上がりや

クルマに脱着するときの作業性や、
生地を張るときの内装屋さんの
施工性などを考えていくと

鉄板の裏側にスタッドボルトを付け
ドアの窓サッシの隙間からナットで
固定する構造が最適と判断し

型紙を反転し、左右分製作したら
インテリアトリム上の内装パネルの
ベースパネルの製作が完了です
