バブリー　Ｋ子　くん　の、　　　”　　ＢＵＢＢＬＥＳ　　５０　”

内装　製作　に　　伴い、　　ステアリング　ホイール　の　変更　と

チルト　機能　を　　追加　　と　なりまして

社外品　の　　ステアリング　コラム　が　　使えるように、　　　

ギア　ボックス　の　　加工中。　

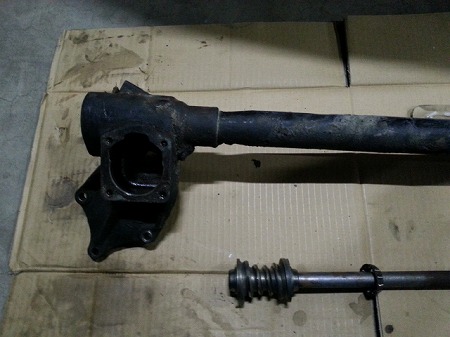

クルマ　から　　取り外した、　　長い　ステアリング　コラム　と

一体型　に　なっている　　　ギア　ボックス　を　　　切り離して、

ギアボックス　だけを　　短く　　加工　していきます

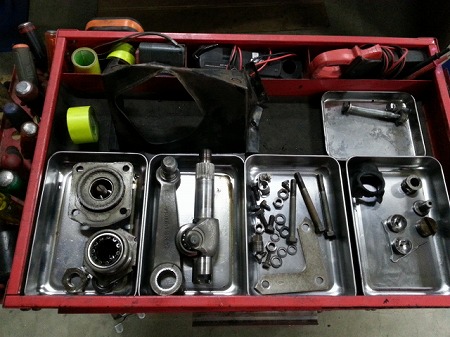

まずは　　全て　　分解　して、　　ギア　ボックス　内、

ステアリング　シャフト　先端　に　ある　　ウォーム　ギア　と

ロワー　ベアリング　の　　古い　　グリス　を　　掃除　し

ギア　や　ベアリング　に　　割れ　や　破損　が　ないか　　点検　し

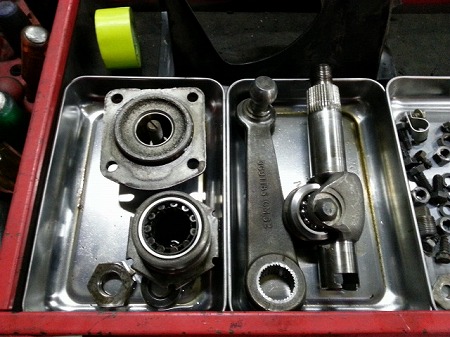

続いて、　　ギア　ボックス　内　に　　組み込む

ギア　や、　　ベアリング、　　ドラグ　リンク　も　　

グリス　を　　清掃　し、　　よく　　点検　したら

コラム　部分　を　　短くする　　加工　を　　進めて　いきます

ステアリング　ホイール　を　　操作　すると、　　コラム内　を　　

貫通　する　　ステアリング　シャフト　が　　回転　し、

ギア　ボックス　内　の　　ウォーム　ギア　を　　動かす　構造　でして

シャフト　が　　ステアリング　コラム　内　で　　回転　する　際　の　　　

ガイド　として、　　ベアリング　が　　上下　に　　取り付けてあり

ステアリング　コラム　の　　上端　には、　　アッパー　ベアリング　が　　　

付いていて、　　シャフト　の　　振れ　を　　抑えて　いるので

コラム　を　　短くする　際　に、　　チューブ　の　　上端　を　　切り詰めたら　

アッパー　ベアリング　も　　　一緒　に　　切りとって　しまうので、　　

シャフト　が　　振れてしまわないよう、　　切り詰めた　上端　に　　

ベアリング　を　　移設　しないと　　いけません

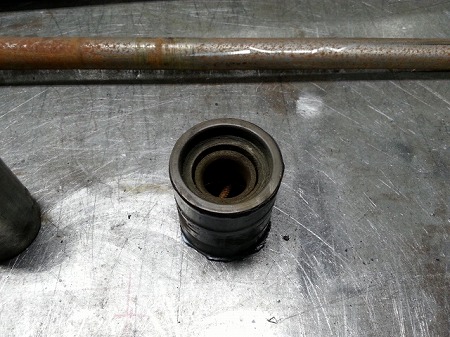

ベアリング　は　　コラム　チューブ　に　　圧入　されているので

抜き取って、　　再利用　と　　しまして

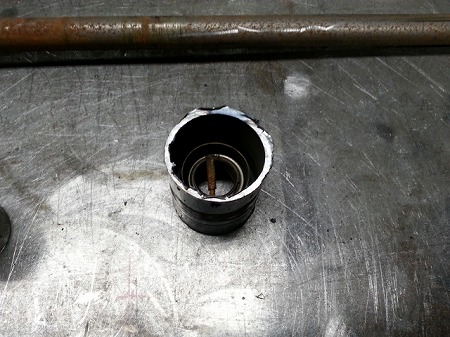

ベアリング　の　　下辺り　で　　コラム　チューブ　を　　切断　し

治具　を　　作って、　　裏側　から　　叩き出しましたら

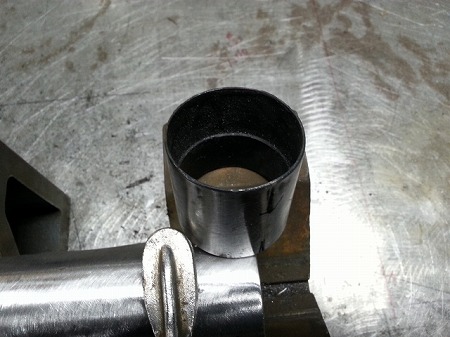

コラム　チューブ　側　に　　ベアリング　を　　圧入　する　部分　だけ

少し　　肉厚　が　　薄くなって　いる　構造　だったので
　　

長さ　を　合わせて　　切り詰めた　　　コラム　チューブ　の　　

上端　に　　再び　　圧入　しようと　　思ってましたが　　

”　　直径　が　合わず、　　入りません　の　刑　”

となると、　　この　肉厚　が　薄くなる、　　チューブ　先端　部分　を

切り詰めた　先端　に　　移植　しないと　いけなく　なりまして

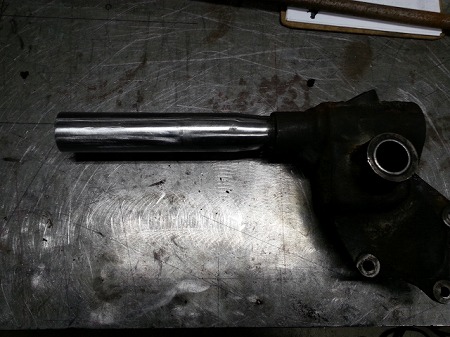

コラム　チューブ　を　　　希望　の　　長さ　に　　切り詰めたら

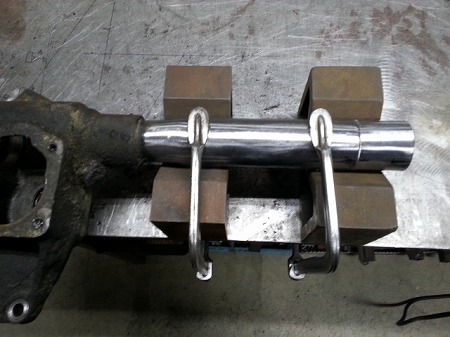

V　ブロック　に　載せて、　　チューブ　の　　芯　を　合わせながら

チューブ　の　　先端　に　　ピタリ　と　合うように

先端　部分　を　　擦り合わせましたら

チューブ　に　　溶接　して、　　移植　しまして

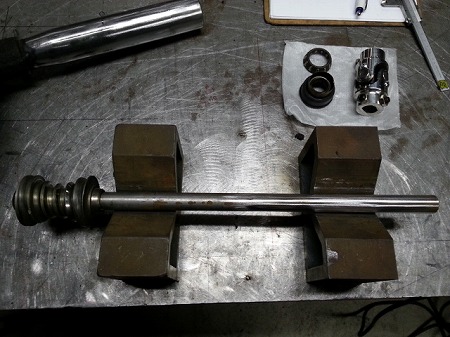

続いて、　　切り詰めた　　チューブ　の　長さ　に　合わせて

ステアリング　シャフト　も　　切り詰めて　いきます

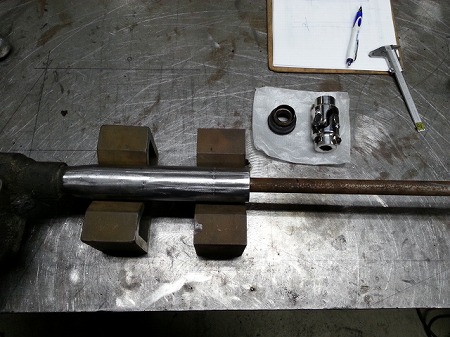

短く　切り詰めた　　　コラム　チューブ　に　　　

ステアリング　シャフト　を　　通してみて

　　
切り詰める　　長さ　を　　確認　したら　　　切断　しまして

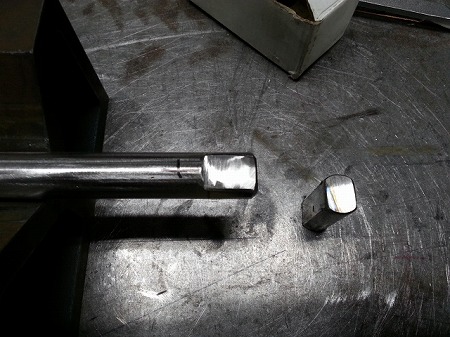

シャフト　の　　先端　部分　は　　　断面　が　　丸い　棒　ですが

写真　の　右　に　置いた　　断面　の　ように、　　両側　を　　

削ぎ落とした　　小判　の　ような　　形状　に　　削りまして

ステアリング　シャフト　の　　連結　部分　が　　　

万が一　にでも　　緩んで　しまったら

ステアリング　操作　しても、　　ギアボックス　に　　

伝わりません　の　刑　に　　なりますので

はめ合い　の　形状　を　　空周り　しない　　形状　にして

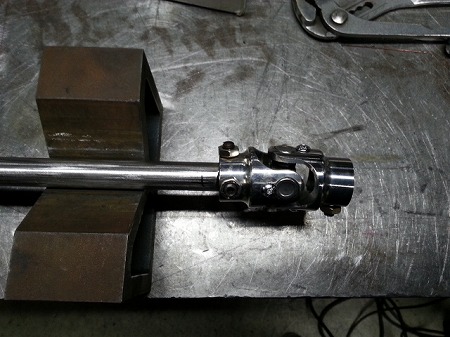

社外　の　　ステアリング　コラム　と　　連結　する

”　　Ｕ　ジョイント　”　　が　　刺さるように　しまして

シャフト　から　　Ｕ　ジョイント　が　　抜けない様、　　

ロック　ボルト　を　　通して、　　　ガタ　が　出ない様、　　

テンション　を　掛ける　　ボルト　の　穴　を　　開けましたら

コラム　チューブ　と、　　ステアリング　シャフト　の　　切り詰め　と

社外　コラム　と　　連結　できる　　加工　を　　終えまして

次　は　　組み立て　と、　　ギア　ボックス　の　　調整　に　　進みます
　
