Ｋ子 くん の、 ” ＢＵＢＢＬＥＳ ５０ ”

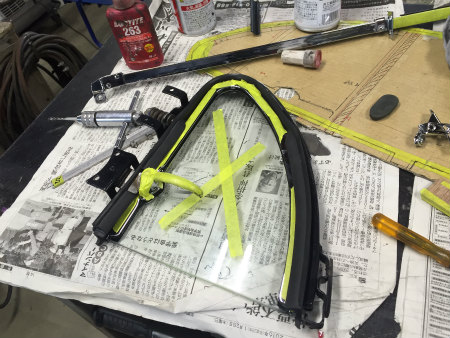

三角窓 の 組み立て と シール 作業 を 終え、
車両 へ 組み付け と なりまして

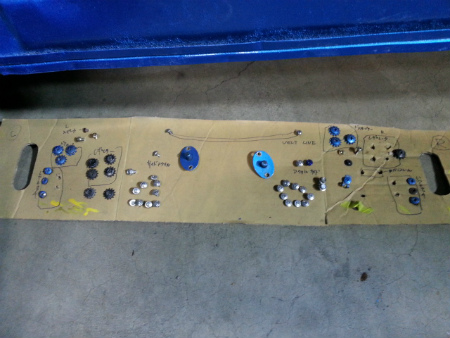

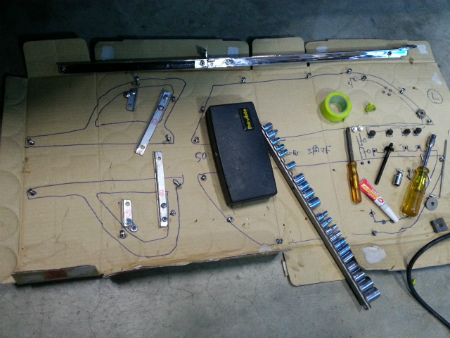

ドア に 三角窓 や トリム を 取り付け する 際 に
使用 する ビス や ボルト の 配置 を
記録 しておいた テンプレート を もとに

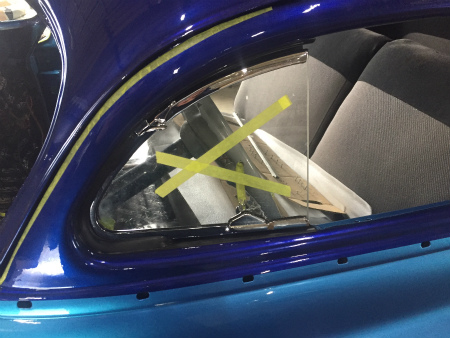

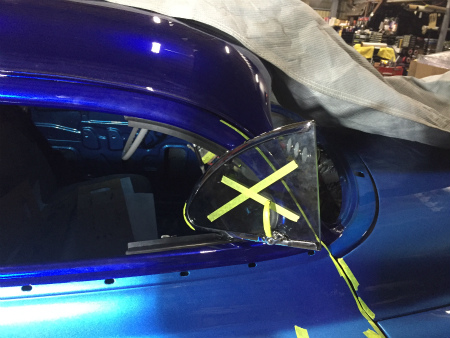

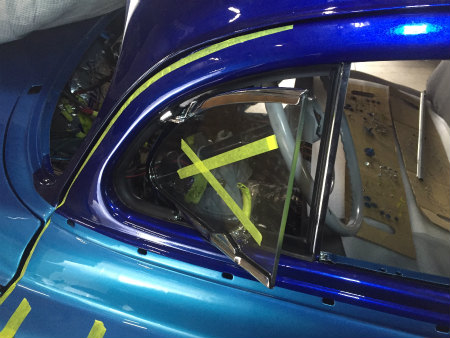

ドア に 三角窓 を 取り付け していきまして

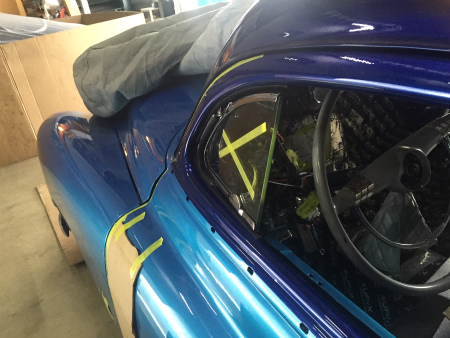

ドア サッシ に 合わせて、 ぴったり に
作り直したので、 フィッティング も 完璧 です。
ＣＨＯＰ ＴＯＰ すると 開度 が 少なくなったり
支点 の 軸 の 角度 が 変わって しまい
ねじれて 開いたり しがち ですが

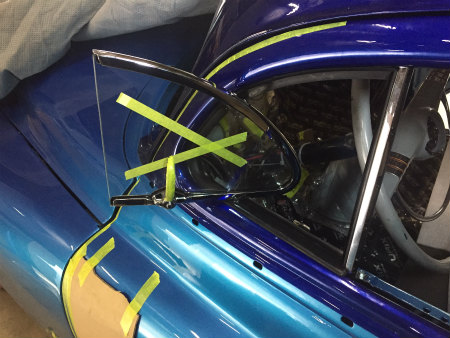

走行風 を 取り込むのに じゅうぶん どころか
オリジナル 以上 に 開きますし
角度 も ねじれる ことなく、 キレイ に 開閉 するので
Ｓ庭 道場 の 緻密 な 計算 と
細かい 作り込み の 賜物 です

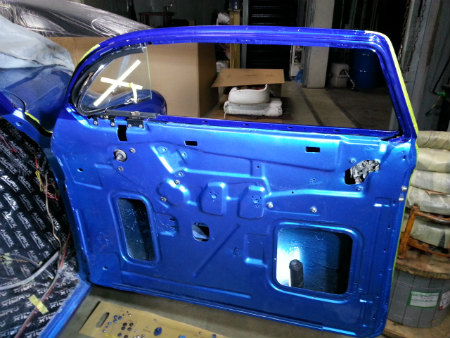

三角窓 の 取り付け を 終えたら、
続いて サイド ガラス の 取り付け に 進みまして
こちらも ドア に サイドガラス や
レギュレター を 取り付け する 際 に
使用 する ビス や ボルト の 配置 を
記録 しておいた テンプレート を もとに
組み立て を 進めて いきまして

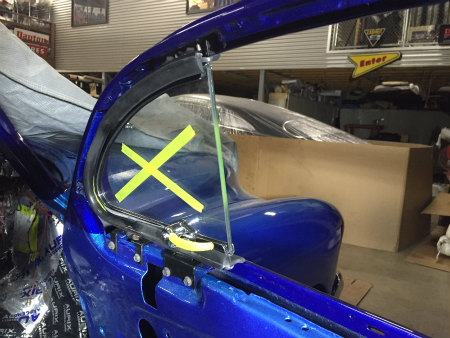

三角窓 の 後ろ側 に、 サイドガラス が
上下 する 際 の ガイド レール、

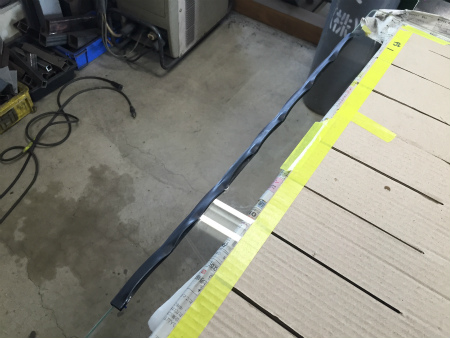

ラン チャンネル を 取り付け していきます
ラン チャンネル の ボトム 部分 の ブラケット を
ガラス が 出入り する 隙間 を うまく 通して
ドア の 中 に 滑り込まして いきますが
ＢＵＢＢＬＥＳ は、 ＣＨＯＰ ＴＯＰ に ともない
ドア の サッシ が 低く なった 分
サッシ の 枠内 で、 ボトム の ブラケット を
ラン チャンネル を 振れる 幅 が 少なくなり
ドア 枠 の 一部分 を 切り欠いて 隙間 を
広げて 通す 部分 を 作りまして
なるべく 伝わるように 説明 した ツモリ ですが、、、、、
何の事だか まったく 解らねぇよ ！ って 方 は
どうぞ 代わり に、 カウパー氏 が ブリッジ しながら
オナニー している 姿 を ご想像 ください。。。。。

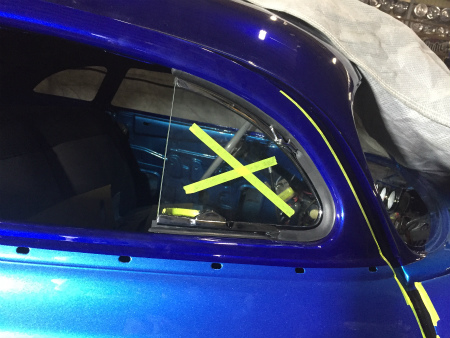

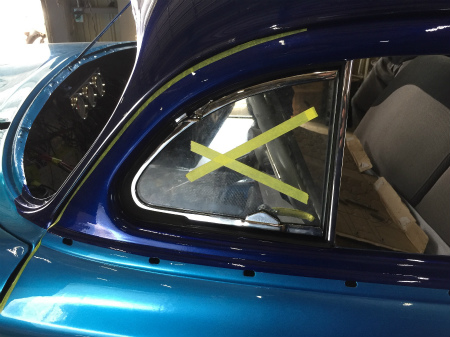

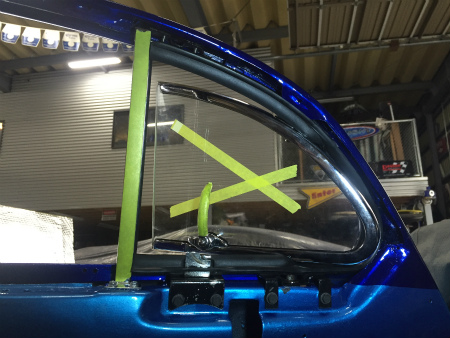

無事、 ラン チャンネル が 装着 されまして
三角窓 を 閉めると、 ランチャンネル の
前側 に 付いている、 フラップ シール に
三角窓 ガラス の 後ろ側 が 当たって 止まり
フラップ は、 ゴム の リップ シール なので
雨 や 風 の 侵入 も 防ぎます
続いて、 新しく 製作 した サイド ガラス の
取り付け に 進みまして

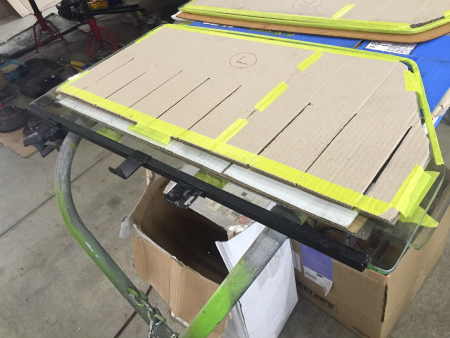

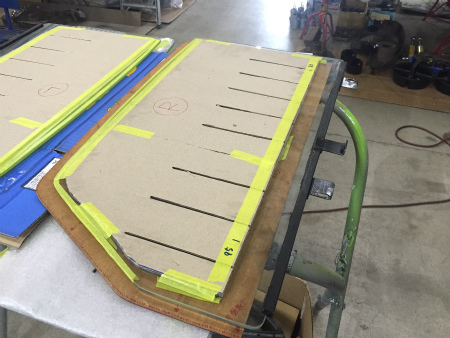

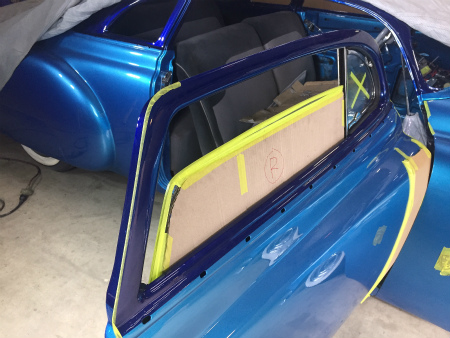

組み付ける 際 に、 ガラス に 傷 を 付けないよう
養生 を 施して おきます。 養生 の 際、
ガラス の 前後 は ランチャンネル の
フェルト 部分 に はまり込んで スライド するのと
フェルト と ガラス の 当たり の 調整 で、
サイド ガラス が 開閉 するとき の ガタつき や
重さ を 調整 するので
ガラス の 厚み が 変わらないように 養生 しまして
ガラス の 下側 を レギュレター を 連結 する
ブラケット に ゴム板 を 挟んで 固定 しまして

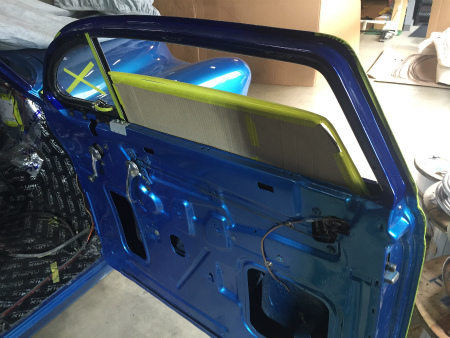

ウインドゥ レギュレター を 取り付けたら
ドア に 後ろ側 の ランチャンネル と
ウインドウ フェルト を 取り付けまして

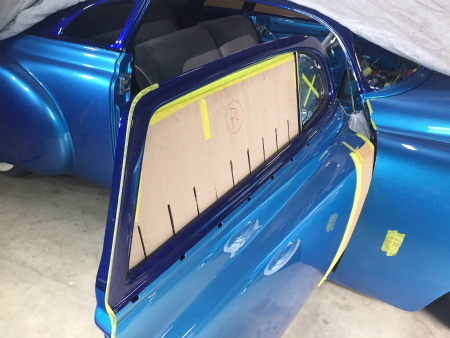

ガラス を 隙間 から 滑り込ませて
ブラケット と レール を 固定 しまして
サイド ガラス を 開閉 させて 具合 を みながら
スムーズ に 開閉 するよう、 当たり の 調整 を して

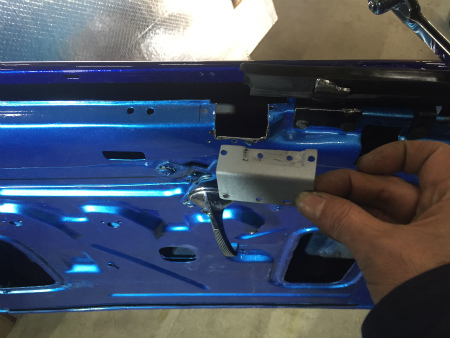

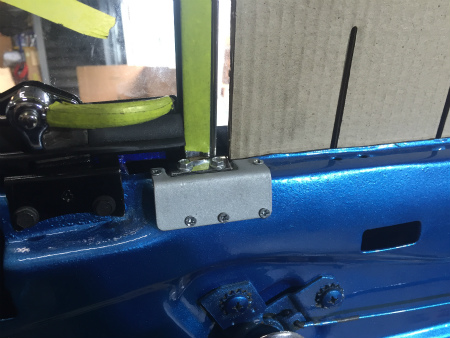

ランチャンネル の ボトム 部分 の ブラケット を
通せる ように ドア を 一部 切り欠いた 部分 は
ラン チャンネル を 固定 する ブラケット を 兼ねるので
切り欠いた 部分 の 強度 を 落とさずに、
今後 サイド ガラス を 脱着 すること に なっても
簡単 に 分解 できるよう に

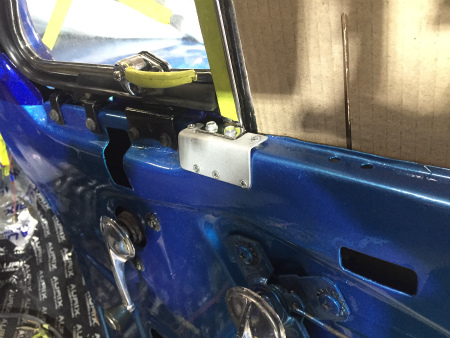

カバー 兼、 ブラケット を 製作 して、 取り付け しまして
サイド ガラス の 取り付け が 完了 です

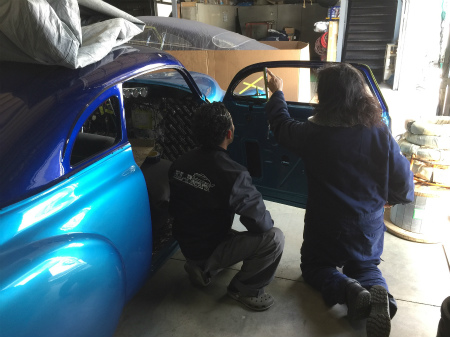

ちょうど バブリー Ｋ子 くん が 遊び に 来たので
「 うまく 出来たでしょう 」 と 自慢 しまして
Ｋ子 くん にも 喜んで もらえて ナニより です
次 は クォーター ガラス の 取り付け に 進みます
ＶＩＶＡ ！ Ｓ庭 道場 ＆ Ｋ子 くん ！！！！！！！
