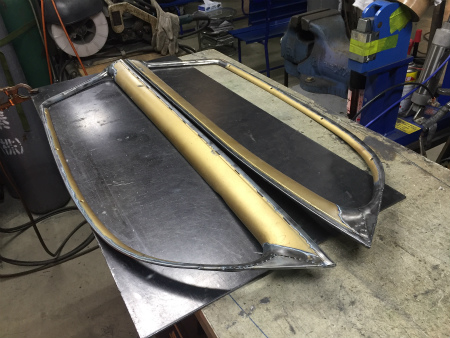

Ｋ子　くん　の、　　　”　　ＢＵＢＢＬＥＳ　　５０　”

サイド　ガラス　製作　に　伴う　　ボディ　の　加工　と

ガラス　の　型取り　を　　終えまして

最後　の　メタル　ワーク、　　インテリア　トリム　に　　進みます

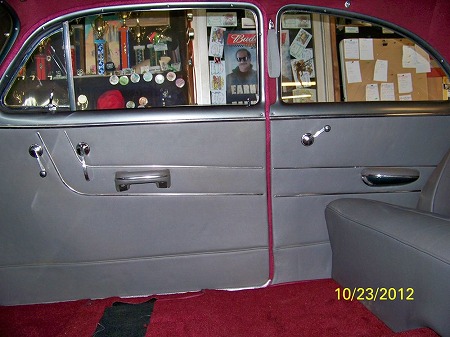

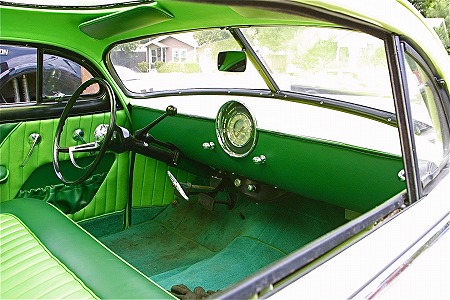

インテリア　トリム　は、　　内装　を　　貼るとき　に

ドア　パネル　や、　　生地　を　　押さえたり、　

ゴム　の　　シール　や、　　内装　生地、

ボディ　の　　端部　の　　目隠し　して、　　

見た目　を　良くする、　　化粧　パネル　として　使います

内装　を　　作る　場合　には、　　　必ず　必要　に　なるので

ルーフ　の　　　ＣＨＯＰ　TOP　に　伴い、　

形　を　　作り直さないと　　いけません

インテリア　トリム　は、　　強度　を　　出すため　

断面　が　　カマボコ　状　で　　立体的　な　　構造　で　　

リブ　や　溝　が　　入ってたりも　　しますし

ＣＨＯＰ　TOP　に　　伴い、　　　ドア　と　　ルーフ　が　

つながる　　角度　も　　変わってるので

ドア　パネル　を　　押さえる、　　下　の　部分　と、　　

ガラス　の　　周り　の　部分　の　　角度　を　　変えて

なおかつ、　　ボディ　に　　ぴったり　と　形　が　合うよう

作り直すのは、　　至難　の　　技　なので

ＣＨＯＰ　ＴＯＰ　　してある　　クルマ　では、　　

いかに　　綺麗　に　　作り直してあるか　も

見どころ　で、　　ハイライト　ですね

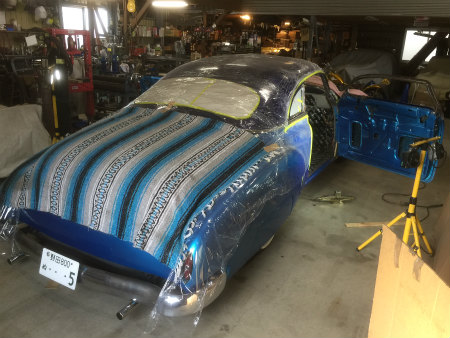

Ｋ子　くん　の　　　バブルス　は、　　　ご覧　の　通り

ピラー　が　　　スランテッド　加工　されてるので

トリム　を　　　低く　　作り直す　だけでは　なく、

ピラー　に　　合わせて、　　トリム　も　　　　寝かせたり　　　　

クォーター　ガラス　部分　は、　　前側　を　　延長　し

本来　　無かった　部分　も　　　作らないと　いけません。。。。。

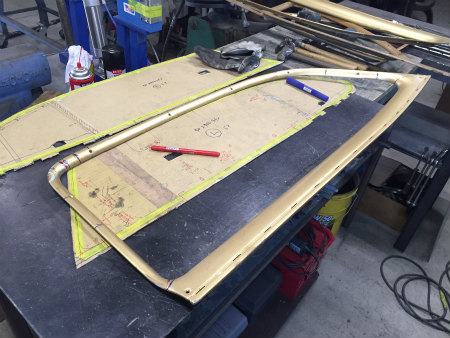

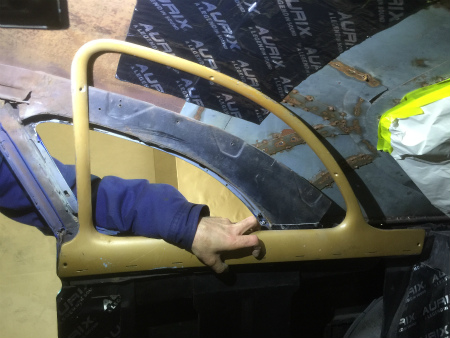

まずは　　サイド　ガラス　部分　の　　加工　から　　始まりまして　　

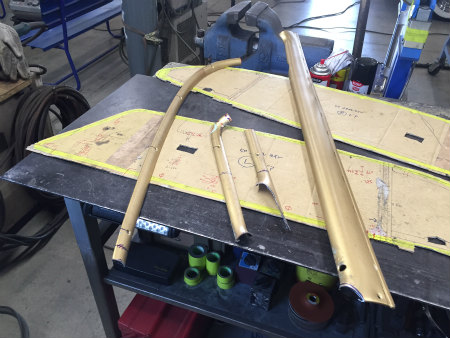

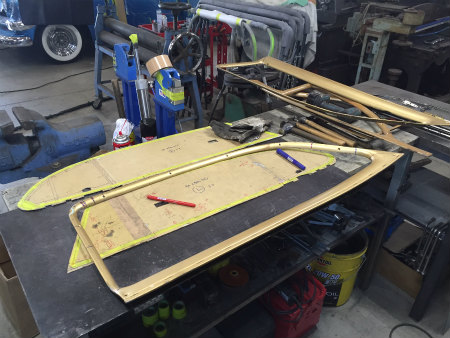

トリム　は　　　上下、　左右　の　　４分割　に　　切断　され

下側　は、　　ドア　に　固定　する　　ビス　の　　穴　が　

前後　に　　開いているので、　　そこは　　変更　せず

その　穴　の　　脇　で、　　切断　します

Ｋ子　くん　の　　バブルス　の　　ＣＨＯＰ　ＴＯＰ　は　

ルーフ　の　　面積　は　変えず、　　ダルマ落とし　の　ように

ピラー　部分　を　　　抜き取って

ルーフ　が　　　下　に　　下がった　分、　　

ピラー　の　角度　を　　傾けて、　　繋げる　ことで　　

つじつま　を　　合わせ　あります

なるべく　　解り易いように　　説明　を　　書きましたが、、、、、、

「　　説明　が　　よく　　解んねぇよ　」　　と　　いう　方は

歯槽　膿漏　で、　　　膿んだ　　　ＴＳＵ－くん　の　　歯茎　か、、、、、、、

池袋　で、　　性　の　パトロール　の　　し過ぎ　で

裂傷　した　　肛門　を　　ご想像　ください。。。。。。。

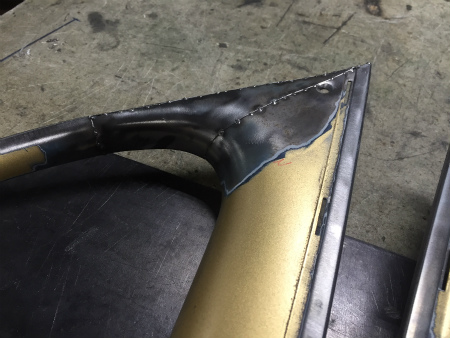

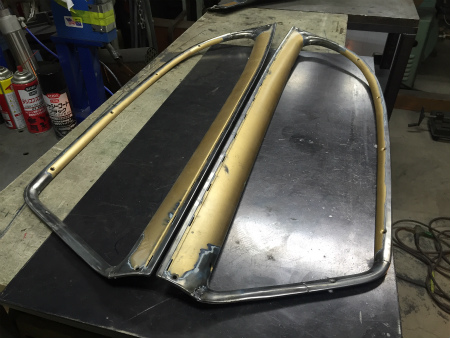

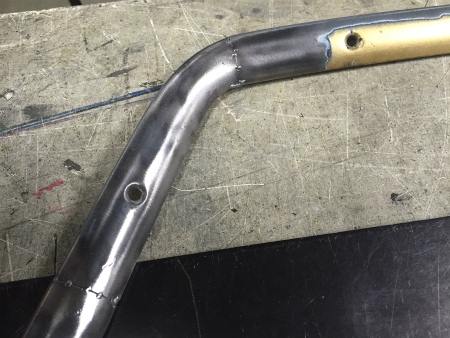

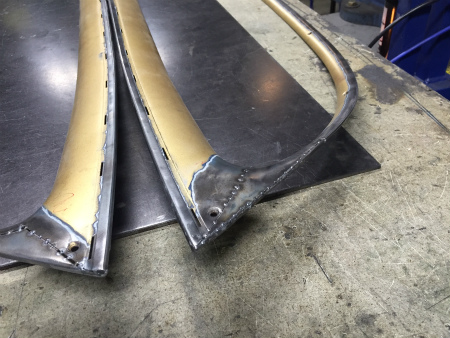

ピラー　の　　角度　変更　の　ため、　　　縦方向　の　　トリム　を

接続　する　部分　は　　　斜め　に　　切断　し、

内側　に　　倒すように　　角度　を　　つけて　　接続　していきます。

決められた、　　取り付け　の　　ビス　の　穴位置　も　　変えず

立体的　な　　インテリア　トリム　の　　形　が　　　

ぴったり　と　　合うように　　作り直しながら

インテリア　トリム　は　　薄い　　鉄板　で　　出来ているので

溶接　の　熱　で、　　歪み　を　　出さないように

切ったり、　　貼ったり　と　　　加工　の　　工数　を　　減らせるよう　

どこ　で　　切断　して、　　どう　　つなぎ直せば　よいのか、　　　

切断　する　　切り口　は、　　そこに　　つなげる　　切り口　と、　　

同じ　幅　に　なるよう　にと　　緻密　に　計算　し

つなぎ合わせ　が　　　少なく　なるよう　　加工　して　いきまして

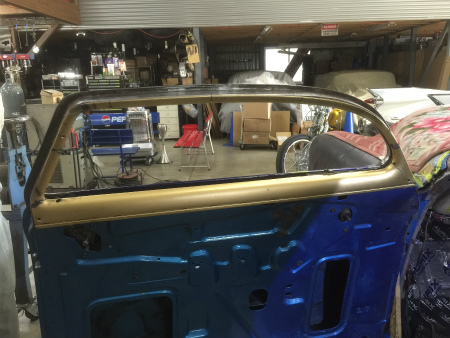

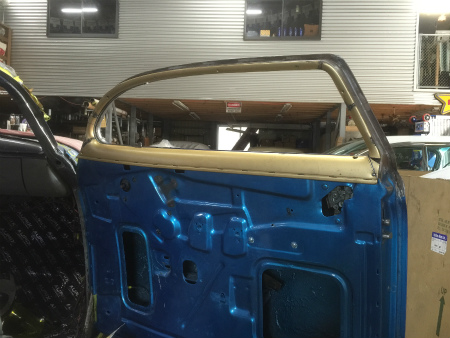

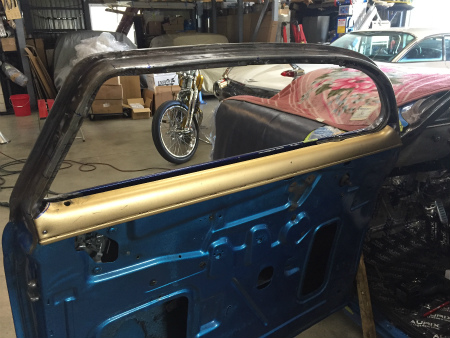

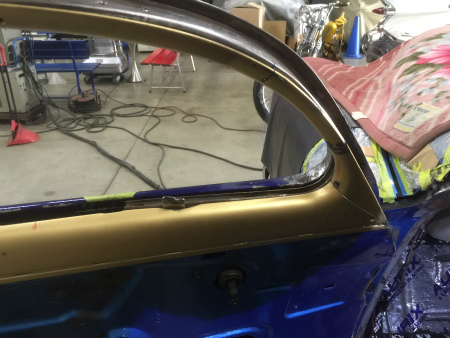

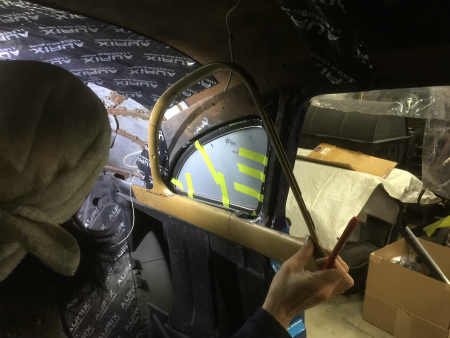

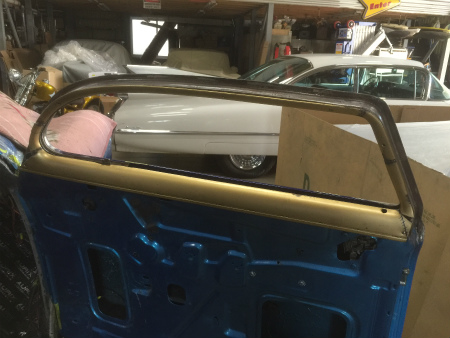

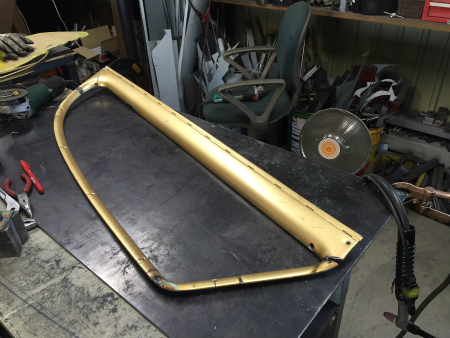

まずは　　仮付け　ですが、　　サイド　ガラス　部分　の

トリム　の　　形　が　　作り直されまして

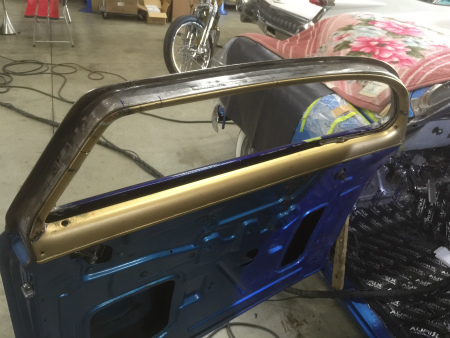

形　も　　　角度　も　　ピッタリ　で、　　ドア　サッシ　との　　

隙間　も　　　ぴたぴた　で、　　最高　です

次　は、　クォーター　ガラス　部分　の　　作り直しに　　進みます
