三角窓　フレーム　の　　　ＣＨＯＰ　加工　を　　終え

続いて、　　支点　の　加工　に　　進みます

まずは、　　三角窓　フレーム　の　　加工　を　　終えましたが

カタチ　が　　変わっても、　　　きちんと　　開閉　できないと

三角窓　の　役目　を　　果たしませんので　

次は、　開閉　の　　仕組み　作り　に　　　進みます。

三角窓　フレーム　と、　　サッシ　の　　　カタチ　を　　　ＣＨＯＰ　に　

合わせて　作り直せば、　　開閉　するんじゃ　ないの　！？

と、　　思われるかも　　知れませんが

三角窓　を　　　ＣＨＯＰ　加工　すると、　　開閉用　の　　

支点　部分　が　　　問題　に　　なって　きまして

オリジナル　の　　支点　部分　は、　　フレーム　の　　カタチ　を

寝かせて　　作り直したので、　　　角度　が　　合わなくなり

上下　の　　支点　の　　　縦　位置　と　　　傾斜　角度　が　　合わず

開けようと　すると　　　突っ張って　　きちんと　開きません、、、、、

また、　　開閉　の　支点　になる　　軸　位置　も、　　　きちんと

同一　線上　に　　位置　を　　出して　あげないと、　　開いたとしても、　　

オリジナル　の　様に　　水平　に　開かず、

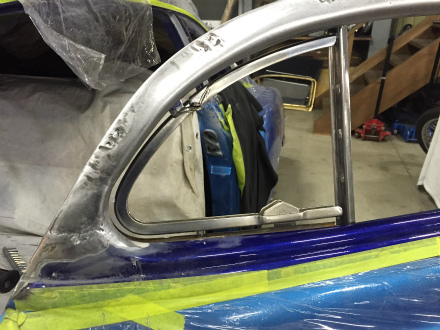

写真の　車の　ように、　　ひねれて　　開閉　するように　　なってしまいます。。。。。。。

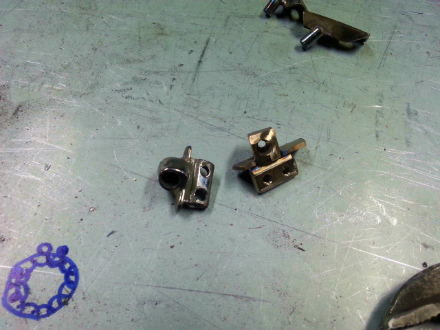

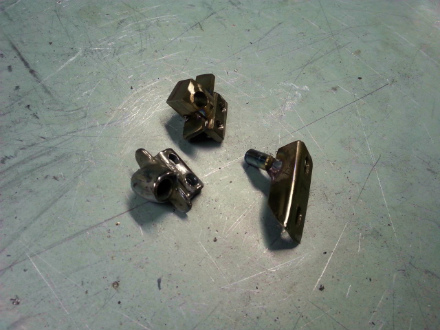

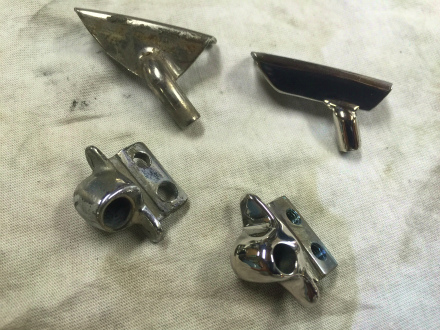

写真　は　　Ｏｘ　Ｂｌｏｏｄ　の　　三角窓　の　支点　を　　

作った　時　の　ものですが

マーキュリー　オリジナル　の　時　は、　　ピボット　パーツ　が　　

フレーム　側　が　　鋳物製　で、　　溶接　が　　出来ず

角度　を　　変えるよう、　　　加工　が　　出来ない　　構造　だったので

ベース　部分　を　　　無垢　の　　塊り　から　　　切り出して

溶接、　　削って　カタチ　を　　作って

ポリッシュ　して　　仕上げ　と、　　　造り込んで　いきまして

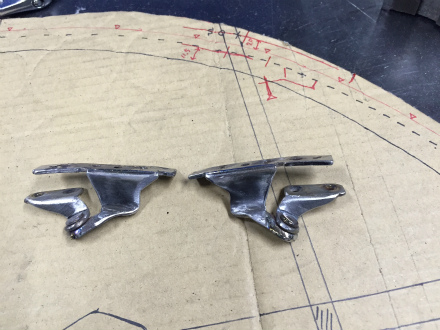

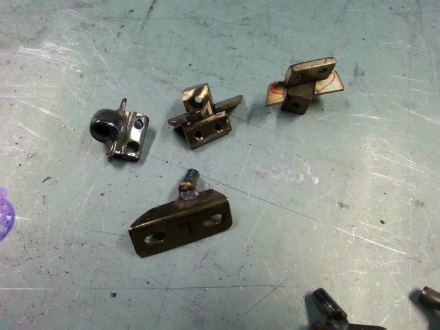

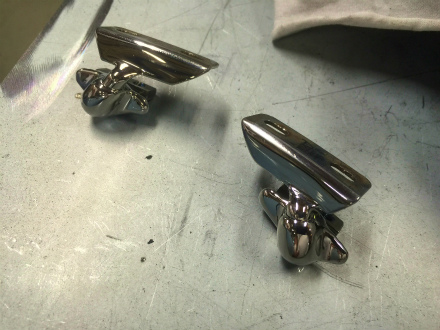

写真　の　　右側　の　物　が　　　製作　した　もので

左側　の　物　が、　　オリジナル　　です

支点　の　　角度　と、　　支点　の　　ピン　が　　刺さる　　

筒　部分　の　　角度　が　　若干　　変わっているのが

お解り　頂けますで　しょうか

このように　　　ＣＨＯＰ　ＴＯＰ　した　場合　に、　　三角窓　を

きちんと　　機能　できるように　するには

上下　の　支点　を　　　同一　の　ライン　に　　配置　し

軸　の　角度　を　　揃えないと　いけませんで

ＢＯＢＢＵＬＥＳ　は、　　フレーム　側、　　サッシ　側　　ともに

鉄製　で、　　鋳物製　の　パーツ　は　　使われて　いないので

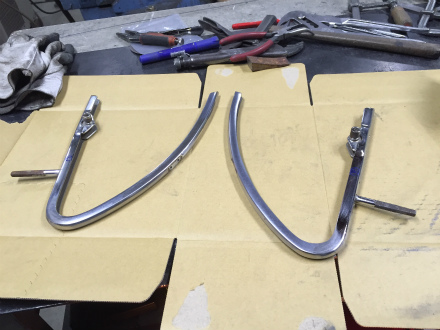

オリジナル　の　パーツ　を　　切って　　角度　を　　合わせ

形　を　合わせたら、　　溶接　して　　仕上げまして
　　

ここは　　組み付け後　に　　よく　見える　部分　なので

あたかも　　オリジナル　の　形　に　　作り込み、

めっき　を　　かけても、　　綺麗　に　仕上がる　レベル　で　　仕上げたら、　

続いて　　フレーム　側　の　加工　に　進みます　

フレーム　は　　ドア　に　　取り付けして

その中　に　　フレーム　が　　収まるので
　

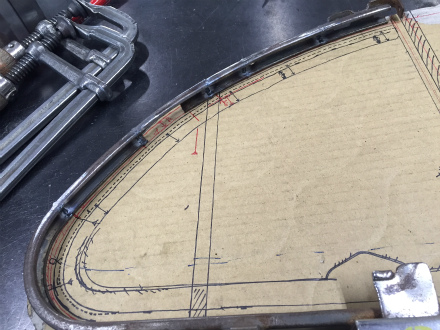

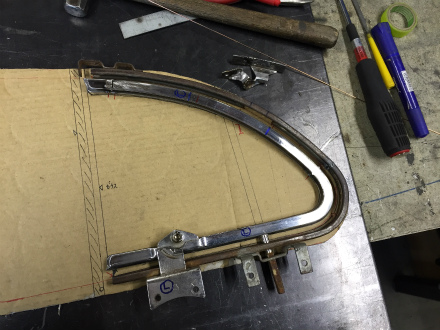

フレーム　の　形状　も、　　ドア　から　　とった

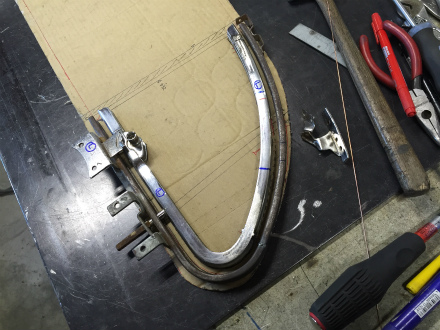

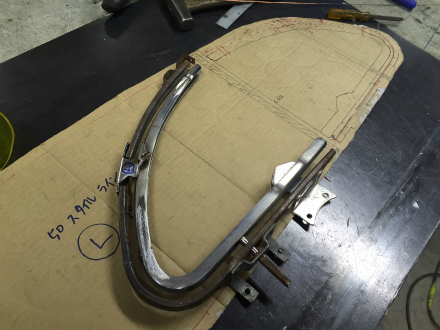

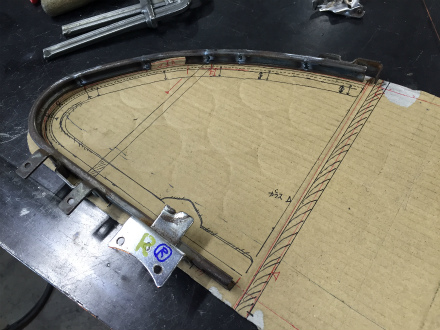

型紙　に　　合わせて、　　CHOP　して　いきます

フレーム　には、　　三角窓　を　　閉めた時　に

水　が　　入らないように　　取り付ける、　

ヴェント　ウインド　シール　を　　取り付ける為

C型　の　　チャンネル　に　　なっていまして

新品　の　　シール　を　　用意　したら

シール　の　厚み　を　　計測　して

フレーム　との　　クリアランス　を　　導き出し

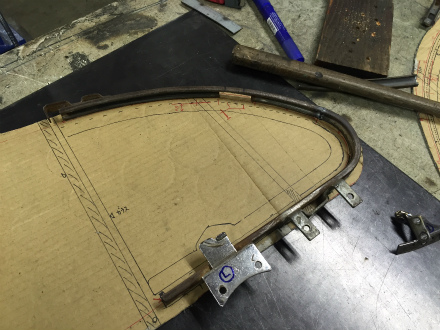

角度　を　　変える　　加工　を　　終えた　　支点　の

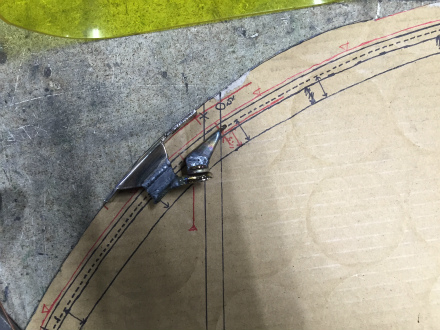

上側　の　　支点　を　取り付ける　　切り欠き　位置　を

合わせながら、　　カーブ　を　　小さく　　作り替えて　いきまして

加工　を　　終えた　　フレーム　も　　一緒　に

型紙　通り　の　　形　に　なっているか、

チリ　が　　悪くないか　　チェック　しまして

問題　無いのを　　確認　したら、　　支点　も　組み付け

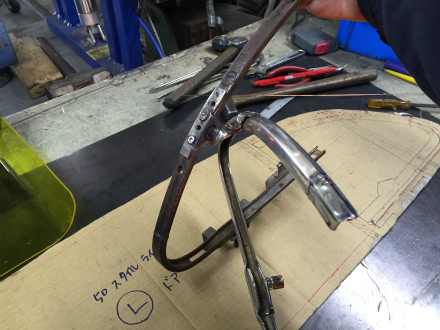

サッシ　と　　フレーム　を　　連結。

実際　に　　開閉　させてみて、　　　オリジナル　と　　同様　に　

ねじれず、　　きちんと　　水平　に　　　開くか。。。。。。。。

オリジナル　と　　同じ　位置　まで　　　開くか。。。。。。。　　

支点　に　　無理　が　　掛かって　いないか。。。。。。。。

、　　　

開閉　や、　　ロック　が　　　　スムーズ　に　　動くか。。。。。。　　　

など、　　細かく　　チェック　を　　して　　

問題　ないのを　　確認　したら、　　サッシ　の　加工　も　　完了。
　

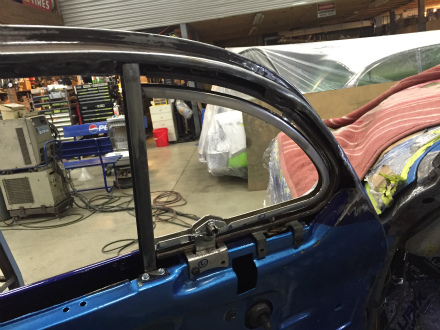

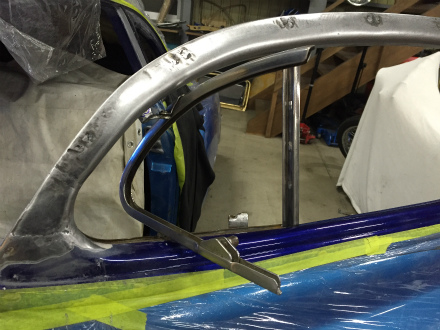

いよ　いよ、　　実際　に　　クルマ　に　　

取り付けて　　チェック　と　　なりまして

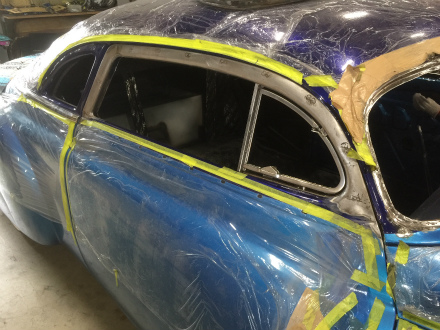

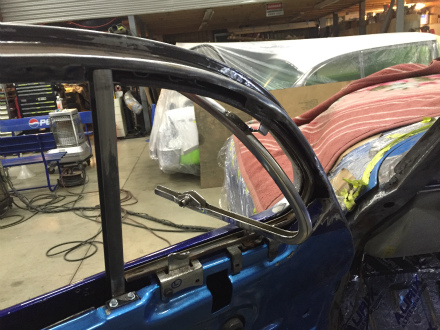

窓枠　の　　作り直し　を　　終えた　　ドア　に

CHOP　加工　を　　終えた　　三角窓　を　　組み付けまして

ドア　との　　フィッティング　も、　　通り　も　　完璧　です

現車　に　　合てがって　　合わせながら　で　　作らなくても、　　

今回　の　ように　　しっかりと　　型紙　を　　取れれば

手元　に　　現物　と　同じものが　　あることに　なるので

作業　時間　も、　　確認　に　いく　労力　も　　省きながら　　作れます。

S庭　道場　の　　流れ　を　　見ていると、　　ナニか　を　　加工　したり

作り物　を　する　際には、　　第一　に　現状　の　把握　と　　正確　な　計測。

続いて、　　用途　や、　　形状　の　特性　に　　合わせて、　　　　　　　

強度、　　耐久性　を　　　計算　して、　　構造　を　　設計　し

素材　や　　厚み　を　　選定。

その　設計　に　基づいた、　作り方　と　　　加工　方法　は　

セオリー　に　沿って、　　手順　を　　　踏むという　流れ　です。

そして、　　必ず　　作業　に　　着手　する　前　に　　一度　、　　

頭の中　で　　品物　が　　完成　する　ところまでを　　　展開　し

事前　に　　シュミレーション　することで、　　　加工　手順　や　　

全体　の　流れ、　　作業中　の　注意点　などが　　見えているので、

行きあたり　バッタリ　で、　　やり直し　に　　なった、、、、、　というような

作業　ミス　による、　　無駄　な　時間　が　　発生　して、　　作業　が　

遅れないように　　してるんだそうで、　　頭　が　良くて　　ナニより　です。。。。

三角窓　周り　の　　加工　を　終え、　　次　は　　サイド　ガラス　に　　進みます
