Ｋ子　くん　の、　　　”　　ＢＵＢＢＬＥＳ　　５０　”

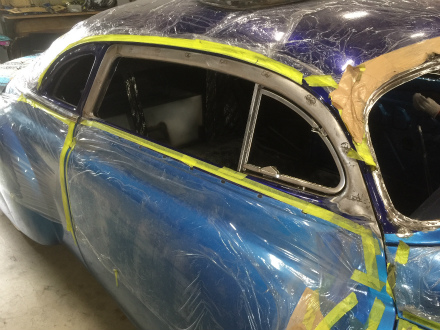

三角窓　の　　　ＣＨＯＰ　ＴＯＰ　　加工　を　　終え

サイド　ガラス　の　　製作　に　　進みます

サイド　ガラス　は、　　ＣＨＯP TOP　に　　伴い

サッシ　を　　低く　作り直したので

それに合う　　形　に　　ガラス　を　作れば　　良いのですが

ルーフ　と　　ドア　が　　つながる　　角度　が　　変わったり

ガラス　の　　高さ　が　　低くなったので

レギュレター　の　　可動域　が　　変わったり　と　　

細かい　　変更　や、　　作り替え　が　　　沢山　あります

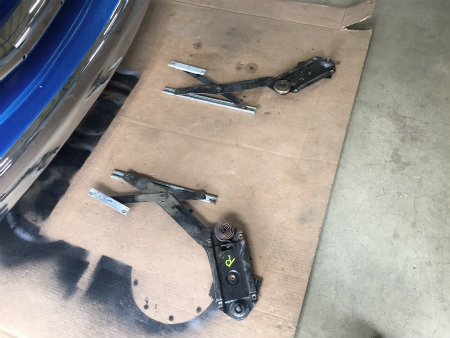

きちんと　可動　させるためにも、　　レギュレター　の

機能　と　　構造　を　　よく　　理解　したら

古くて　　固まった　　グリス　を　　落として、　　潤滑　し

足りない　部品　や、　　クラック　が　　入っていた

ところ　を　　補修　しまして

樹脂　パーツ　の　ため、　　経年　劣化　で　　割れて

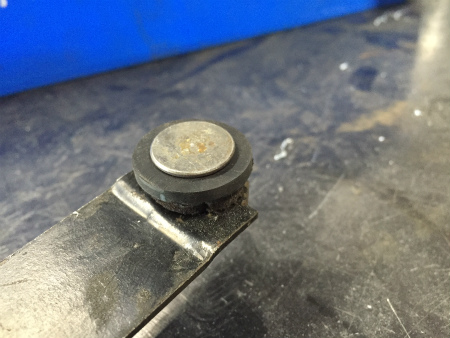

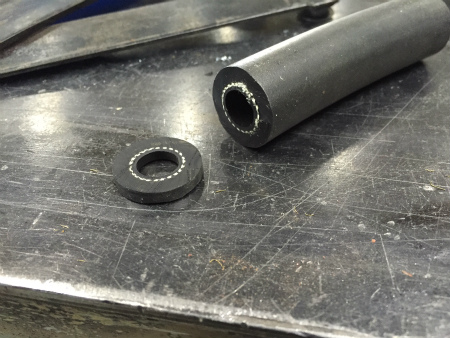

居なくなってる　　ガイド　ローラー　は、、、、、

エアコン用　の　　ホース　を　　カット　し　　　流用。

硬さ　や　　サイズ的　に、　　リプロ　パーツ　を　　使うより

コチラ　の　方が、　　調子　が　　いいそうです

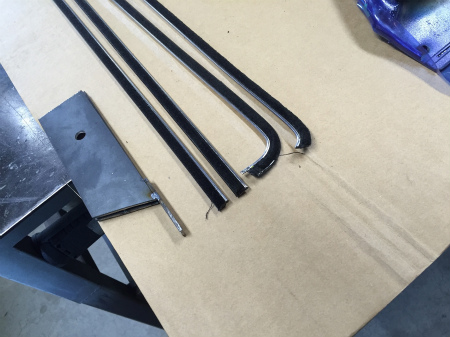

後ろ側　の　　ラン　チャンネル　は、　　ＣＨＯＰ　ＴＯＰ　に　伴い

Ｂ　ピラー　を　　　寝かせて　ある　ために、

ラン　チャンネル　の　　上側　と

ドア側　の　　取り付け　部分　が　　切断　されてまして、、、、、

このままでは　　　取り付け　できないので

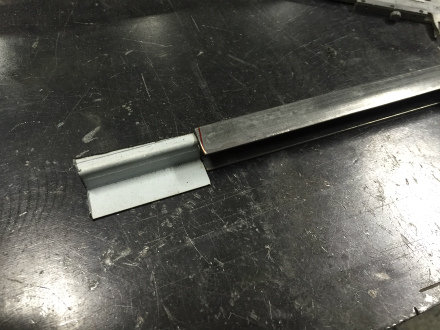

ドア　への　　固定　ベース　を　　　鉄板　を　　切り出して、　　

折り曲げたら　　　溶接　して　　延長　しまして、

三角窓側　の　　　ラン　チャンネル　は

ボトム　が　　腐って　　無くなってたので

こちらも　　鉄板　を　切り出し、　　再生。

この　ボトム　部分　は、　　ドア　に　　固定　するのと

ラン　チャンネル　の　　取り付け　角度　を

調整　できる　　　アジャスター　が　　付きまして

アジャスター　は　　　ねじ　で　　調整　して　　

出具合　を　　調節　しますが

ＣＨＯＰ　した　場合、　　　ガラス　の　角度　が　　変わるので　　

オリジナル　の　　ねじ長　では　　足りなく　なりまして

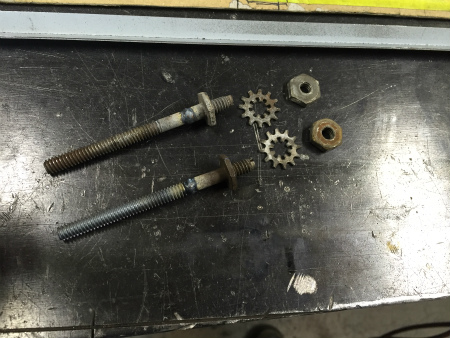

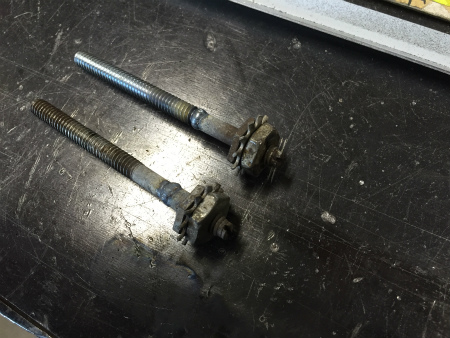

古くなって　　錆びた　　ネジ　部分　は　　切り捨てて

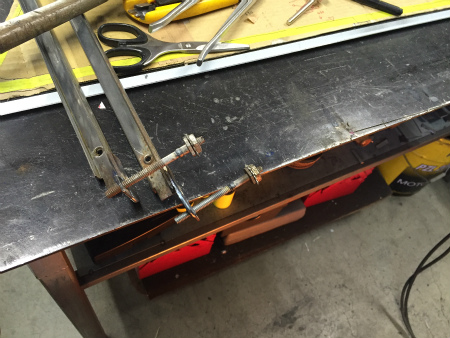

新しい　ネジ　を　　使って　　　　延長　しまして

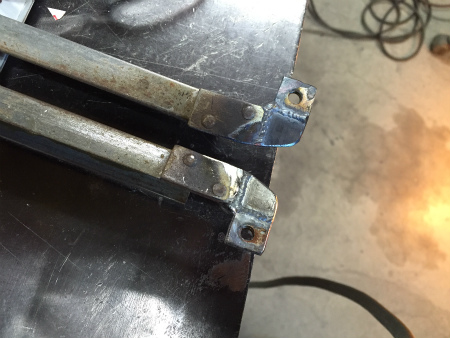

ボトム側　の　　取り付け　ブラケット　の　　再生　と

アジャスター　の　　延長　を　　　終えまして

続いて、　　ガラス　の　　下側　を　　固定　する

ガラス　セッティング　　チャンネル　に　　進みます

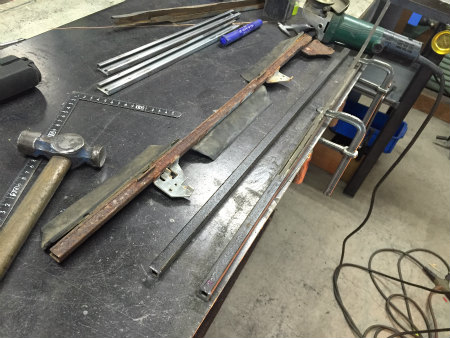

ガラス　を　　はめ込む　　金属製　の　　チャンネル　は

雨水　が　　溜まって　　腐食　が　　酷かったので

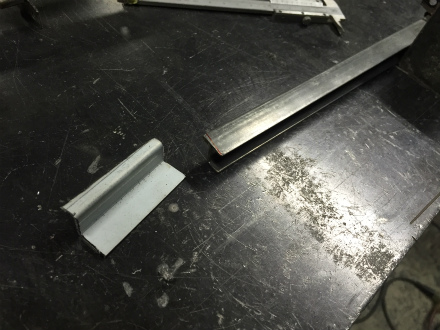

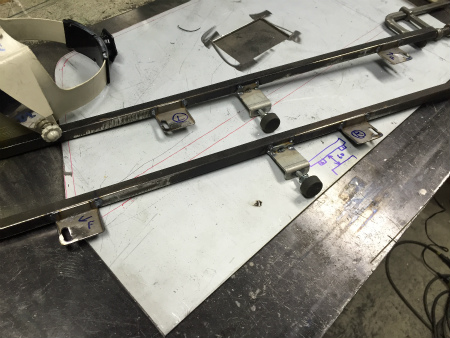

オリジナル　は　　使うのを　　やめて、　　　新しく　　鋼材　を　　切り出して、　　

セッティング　チャンネル　を　　　作り直しまして

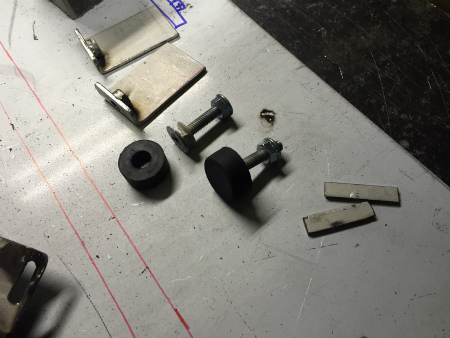

レギュレター　に　　取り付ける　ための　　　ブラケット　や

ガラス　が　　一番　下がった　時に　　　止める　ための

ストッパー　も　　新設。

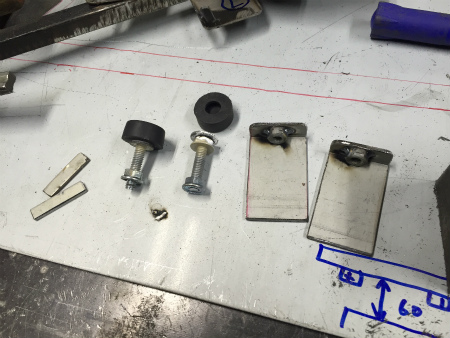

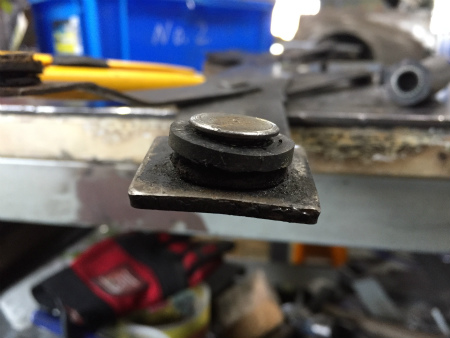

ストッパー　も　　ネジ　で　　調整　できる、　　アジャスタブル　で

ゴム　キャップ　を　　取り付け　できるように　　製作　されました。

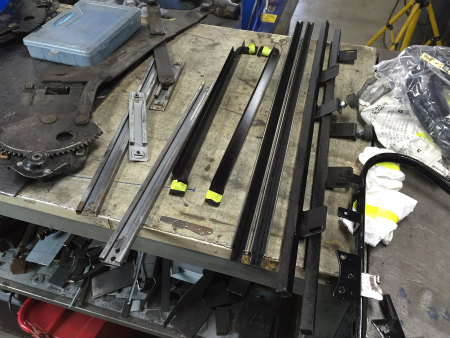

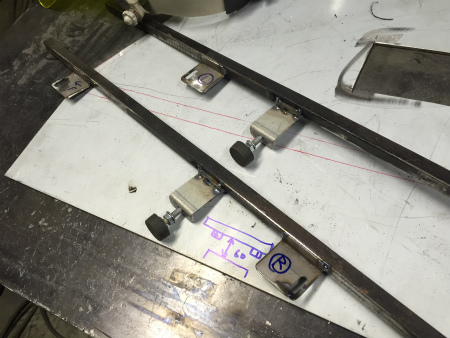

新しく　　作り直した　　　セッティング　チャンネル　は

錆びないように　　塗装　しまして

ラン　チャンネル　に　　取り付ける　　フェルト　や

インテリア　トリム　に　　取り付ける　　フェルト　も　　

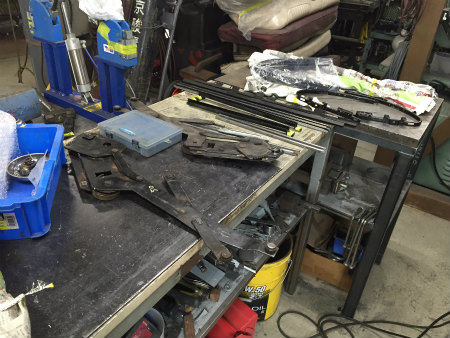

準備　したら、　　クルマ　に　　組み付けて　いきまして

実際　に　　ガラス　を　　取り付ける　時　と　　

同じ　状態　を　　作ったら、　

　
その　状態　で、　　ガラス　の　サイズ　を　　計測　し

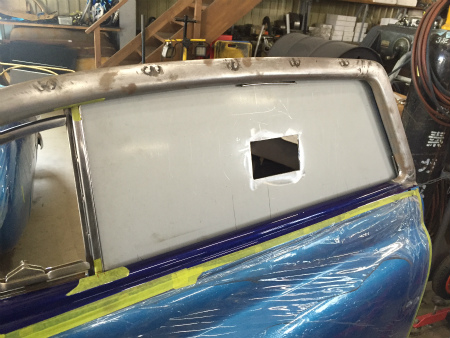

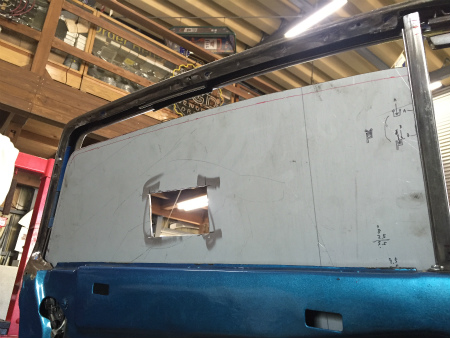

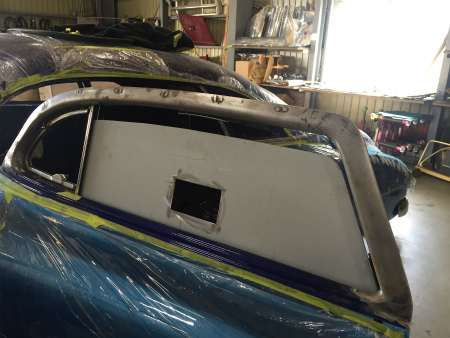

テンプレート　を　　鉄板　で　　　切り出し　　製作　しまして

それを　　ガラス　の　代わり　に　　取り付けしたら、　　

開閉　具合　を　　チェック　しまして

問題　無いこと　を　　　よく　　確認　したら

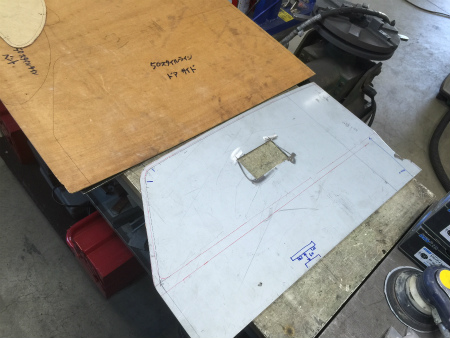

ガラス　と　同じ　厚み　の　　ベニヤ　を　　用意　し

形　を　　書き写して、　　　型紙　を　　作ります　

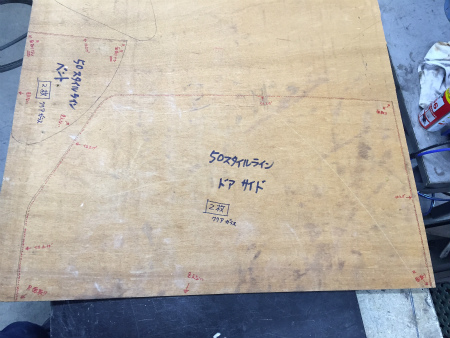

ベニヤ　に　　形　を　　書き写したら、　　　切り出しまして

サイド　ガラス　の　　型紙　が　　完成。

ＣＨＯＰ　ＴＯＰ　に　　伴う、　　サイド　ガラス　周り　の　　作り直しと、　　

切り出す　　ガラス　の　　形紙　製作　が　　完了　です
　　

次　は　　　クォーター　ガラス　周り　の　加工　に　進みます
