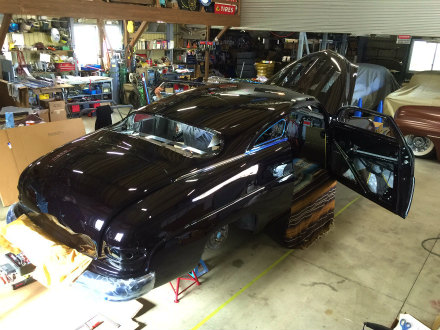

５０　ＭＥＲＣ　　”　Ｏｘｂｌｏｏｄ　”　　プロジェクト、　　　

全速　前進　で　　　進めて　まして

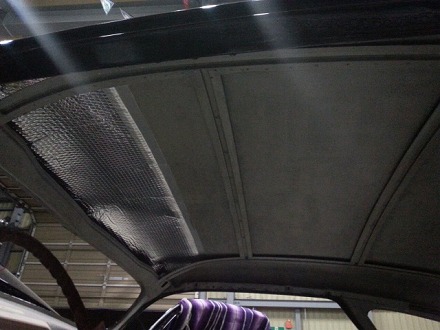

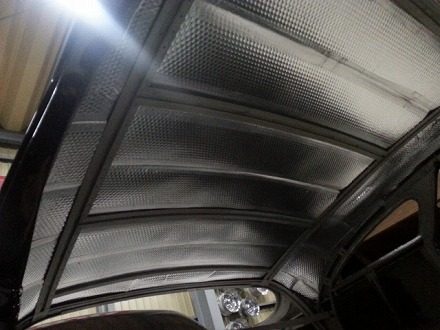

天井　にも　　　断熱材　を　　　施工中。　　　　

天井　は、　　ヘッド　ライナー　を　　張る　際　に　　

厚み　の　ある　　　断熱材　を　　張ると

邪魔　に　　なって　　　張れないとの　ことで　　

床　や　ファイヤー　ウォ―ル　に　　敷き詰めた　　　断熱材　は　　

使用　せず、　　　ＡＣＩＤ　５７　でも　　使用　した　

ＮＡＳＡ　が　　　スペース　シャトル　に　　使用　している　

とても　　軽量　で、　　薄い　　断熱材　を　　　　使いまして

Ｓ庭　師範　が　　　叩き出した、　　天井　パネル　を

取り付ける　　ガイド　に　　沿って、　　張り込みまして

天井　を　　　レザー　張り　に　　したい、、、、　　

と、　勝手　な　こと　を　　言ったら

レザー　だと　　天張り材　の　　ように　　伸縮性　が　ないので　　　

ヘッド　ライナー　を　　張る、　　針金　の　ような　　ボウ　では　　張れないのと

ＣＨＯＰ　ＴＯＰ　して、　　天井　が　　低くなると、　　　　頭　と　　天井　が　　近く

圧迫感　　が　　半端　じゃなく　なりますので

ボウ　構造　で　　　天井　を　張ると、　　天井　から　　５　ｃｍ　くらいの

スペース　を　　使いますが、　　快適　な　　　空間　に　　したい、、、、と、　　　　

天井　から　　　わずか　　１０ｍｍ　の　位置　に　　天井　を　　張れるよう

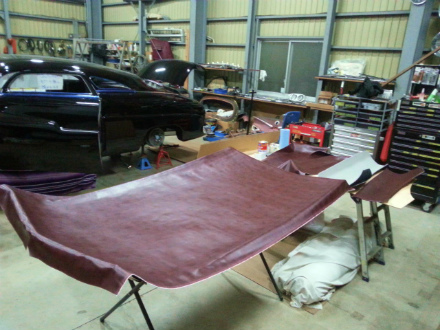

Ｓ庭　師範　が　　アルミ　パネル　を　　　叩き出して

成型　してくれた、　　ルーフ　パネル　に

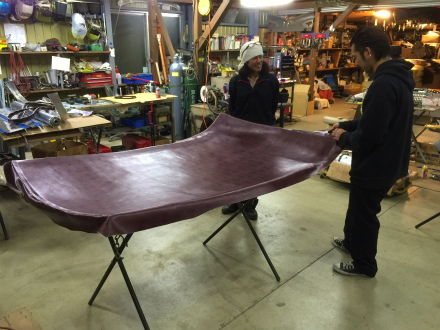

ＢＡＳＴＡＲＤＳ　の　　ＫＡＺ　くん　が、　　　ウレタン　巻いて

レザー　を　　張って　くれたら

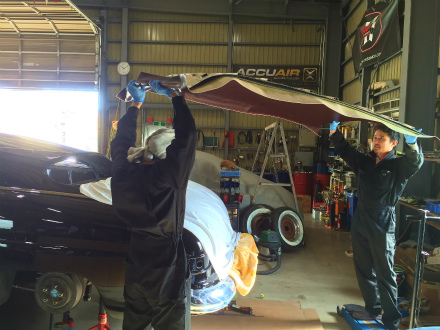

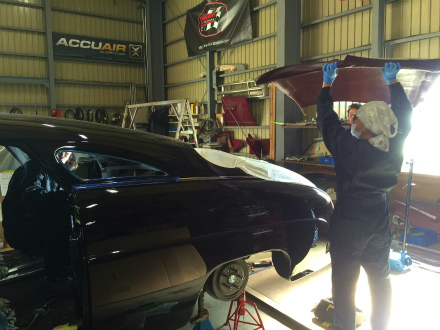

下町　育ち、　　江戸っ子　の　　ＤＡＩCHI 　と

ブルーシート　育ち、　　　河川敷っ子　の　　月光　仮面　　が　　

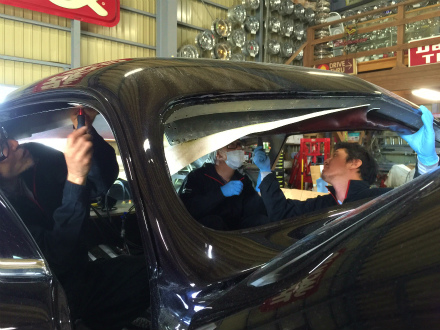

「　　せいや　」　　　と、　　神輿　の　　ように　　担いで

わっしょい、　　わっしょい　　　と、　　　リア　ガラス　から

室内　に　　運び込みまして

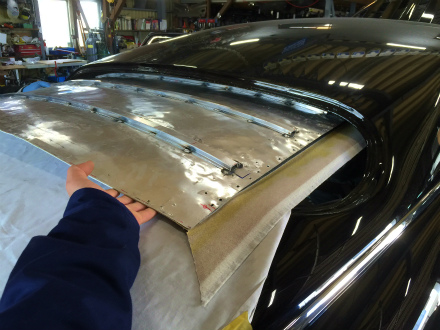

ルーフ　パネル　は、　　　フロント　か、　　リア　ガラス　部分　から

室内　に　　滑り込ませる　構造　で　　　製作　してあり

窓　の　　サイズ　に　　合わせて

センター、　　サイド　が　　　分割式　に　　なって　いまして

分割式　な　　構造　なのは、　　もう　ひとつ

理由　が　　ありますが

それは　　後ほど　に　　説明　すると　　しまして

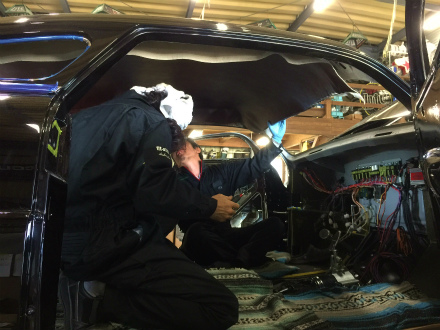

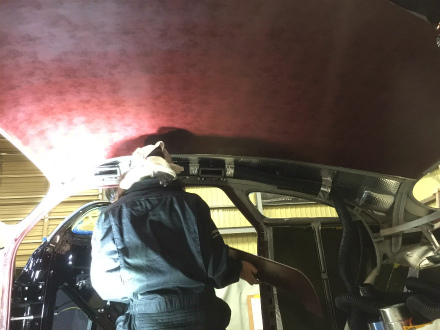

室内　に　　滑り込ませた　　　ルーフ　パネル　は

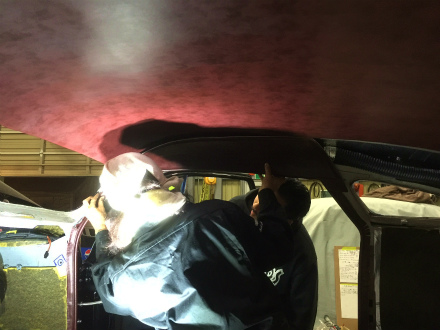

３人　掛かり　で　　　固定用　の　　骨材　に

カチャ　っと　　ハメ込み　まして

両端　部分　を　　　ビス　で　　　固定　して　いきまして

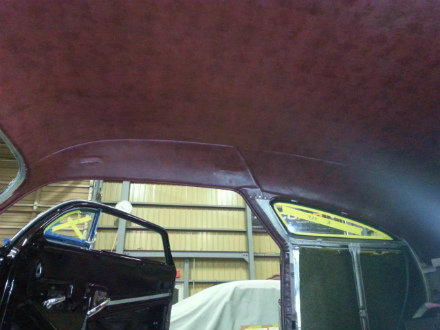

まずは、　　ルーフ　パネル　　の　　センター　ピース　の

取り付け　が　　　完了。

センター　の　　両脇　の、　　サイド　ピース　を　　付ける　前　に

ルーフ　パネル　が　　　　センター　と　　サイド　と

別体式　の　　理由　の　　　もう　ひとつ　の　　理由、　　

エアコン　吹き出し口　の　　　取り付け　に　　進みます

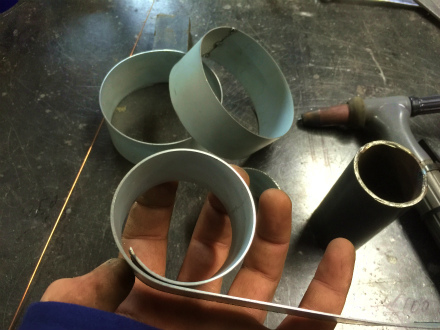

鉄板　を　　　切り出して、　　　　作りたい　　サイズ　の　　鋼管　に　　

くるっと　　巻きつけて、　　　ロール　状　に　　しまして　

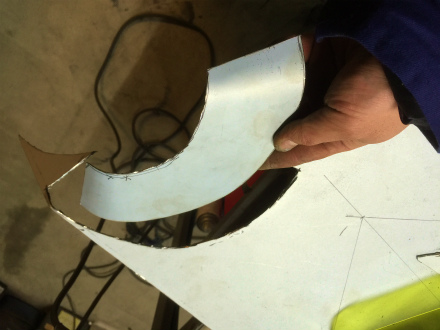

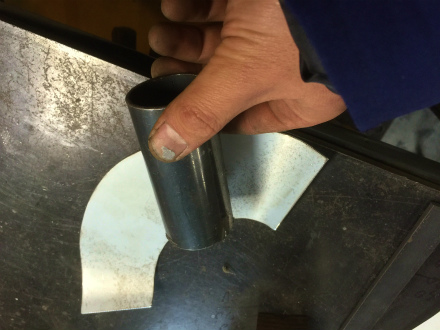

続いて、　　鉄板　を　　　バナナ　の　ような　　形　に　　切り出し

鋼管　に　　巻きつけながら、　　すり鉢状　に　　成型　しまして

先ほど　　製作　した　　　リング　と　　合体　させ

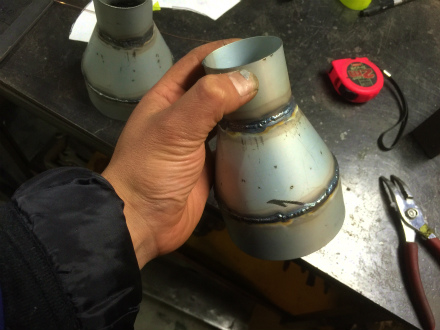

太さ　を　　変換　する　　　”　　レデューサー　”　　を　　　製作。

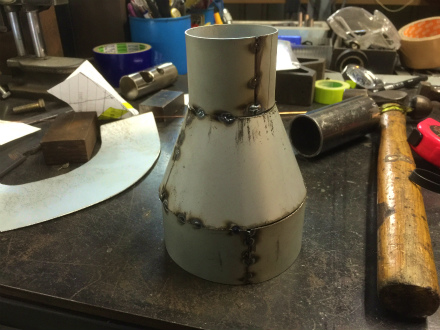

仮付け　して、　　　太さ　や　　高さ　に　　

問題　が　　　ないことを　　確認　したら

中　を　　流れる　　モノ　が　　　漏れないよう

しっかり、　　全周　溶接　で、　　本溶接　しまして

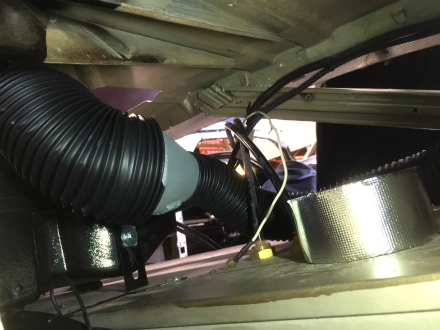

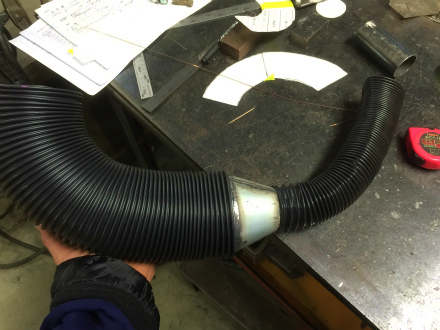

使用　する　　　ダクト　　を　　　取り付けすると

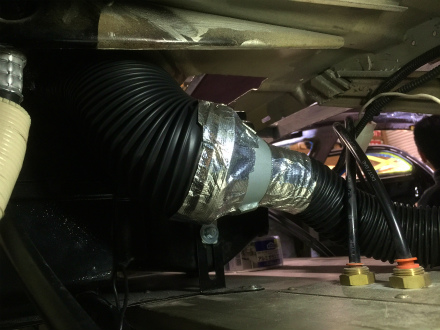

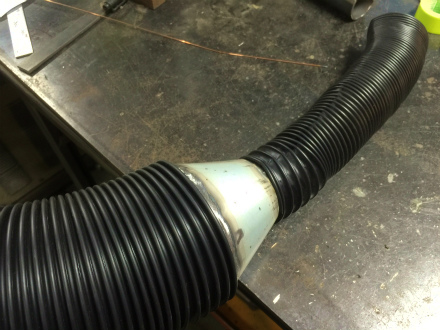

こんな　感じ　で、　　太い　　ダクト　を　　　途中　から

細くする、　　レデューサー　に　　なりました

製作　して　いたのは、　　　クーラー　の　　風　を　　送る　

”　　送風　ダクト　”　　でして、

マーキュリー　は、　　ダッシュ　ボード　の　　奥行き　が　　　とても　浅く

　
ダッシュ　裏　に　　取り付ける　　エアコン　ユニット　を　　使おうと　すると

小さい　サイズ　の　　　エバボレーター　ユニット　しか　　付けられないので

東京　の　　夏　　どころか、　　　真夏　の　　沖縄　では

まったく　　太刀打ち　できないので

沖縄　に　　嫁ぐ　　　Ｏｘ　Ｂｌｏｏｄ　では、　　性能　重視　で

冬　も　　ヒーター　を　　使うほど、　　寒くない　　という　　沖縄　に　　合わせ

ビンテージ　エア　製　の　　　超　特大　　エバボ　ユニット　を　　有する

リア　クーラー　　ＫＩＴ、　　”　　モンスター　クール　”　　　

を　　　使用　すること　に　　しまして

通常、　　モンスター　クール　は　　　リア　トレー　に　　　設置　し

吹き出し口　は　　リア　トレー　に　　　１箇所　だけで

ブロワー　モーター　２機　搭載　で、　　大風量　の　　ユニット　で

室内　を　　一気　に　　冷やす　　　仕組み　　ですが

やはり　　　本当　に　　　暑い　時　は、　　自分　に　　　直接　　

冷風　が　　当たらないと　　　　涼しく　感じないので

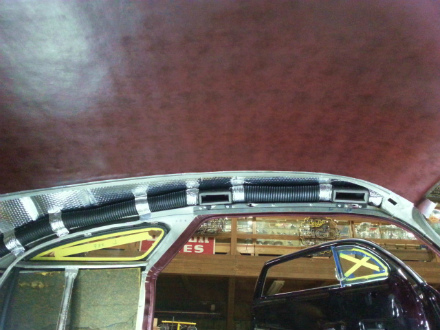

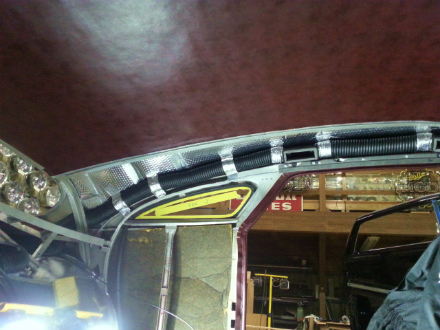

リア　トレイ　から、　　　ルーフ　の　　サイド　パネル　の　　中　に　　　

送風　ダクト　を　　通して、　　前　まで　　　冷風　を　　持っていき

運転席　と、　　助手席　の　　　前後　　設置　する

吹き出し口　から　　送風　できる　　構造　に　　しまして

リア　トレー　からだけ、　　　吹き出す　ための　　　太い　　ダクト　は　　

レデューサー　を　　製作　し、　　　途中　から　　細くしまして

流速　を　　上げることで、　　　吹き出し口　からの　　送風量　を

増やせるように　　計算　して　　　作られました

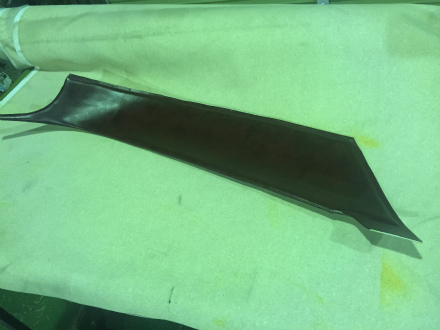

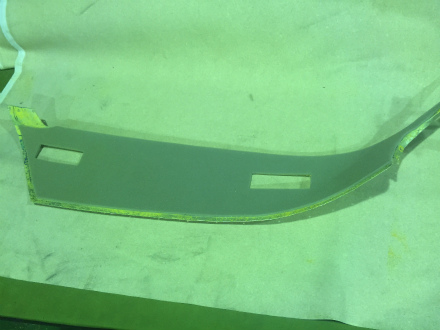

アルミ　パネル　を　　叩きだした、　　サイド　ピース　も

ウレタン　を　　巻いて、　　　レザー　を　　張りまして

ダクト　を　　設置　した　　部分　に　　取り付け　　して　いきます　

サイド　ピース　は、　　取り付けた　あとに

固定用　の　　ビス　や、　　穴　が　見えないように

取付　方法　を　　考えた　　作りに　　なって　いまして

通常　の　　天井　の　ような、　　骨材　が　　浮き出ることも　なく

センター、　　サイド　ピース　　ともに　　　固定　器具　も　　見えない、　　

すっきり　と　した　　構造　で　　　仕上げて　もらいまして

Ｓ庭　師範　の　　　設計、　　製作　の　　　巧妙さ　が　　よく　解ります

サイド　ピース　の　　　取り付けを　　終えたら、　　　

沢山　　　取り寄せた　　吹き出し口　の　　中　から、　　　　　

大きさ、　　　奥行き、　　送風　する　　向き　など、　

全て　の　　条件　を　　クリア　する　　　吹き出し口　を　　

選び出しまして、　　　取り付け　しまして

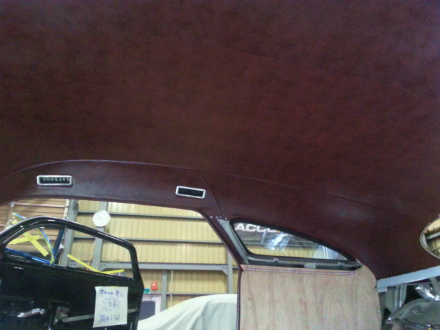

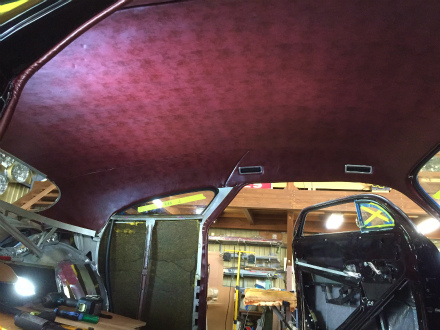

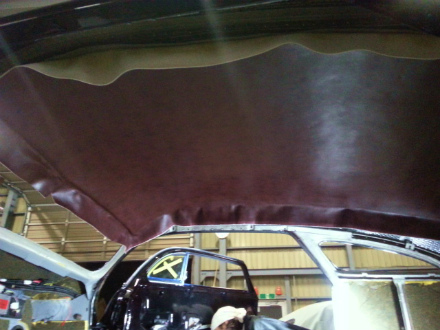

レザー　張り　　天井　パネル　の　　　取り付け、　　

エアコン　ダクト　　＆　　吹き出し口　設置　が　　完了　です

大きな　面積　でも、　　レザー　で　　　ビシーっと　　張ってもらい

高性能　　エアコン　に、　　吹き出し口　まで　　付いて　　　最高　です！

引き続き、　　　全速　前進　で　　進めて　いきます

楽しみです、　　５０　ＭＥＲＣ

ＶＩＶＡ　！　　　Ｓ庭　道場　　＆　　S原　さん　！！！！！！！
