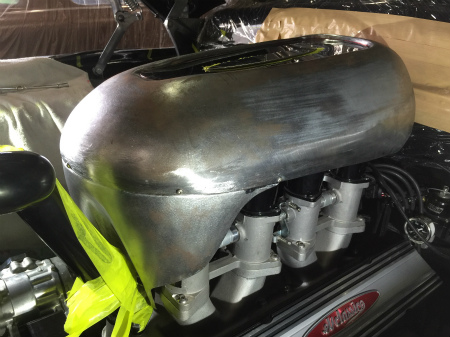

Ｓ原　さん　の　　５０　ＭＥＲＣ、　　　”　Ｏｘ　Bｌｏｏｄ　”　　　　

インテーク　に　　直接　　コールド　エア　を　送れるよう

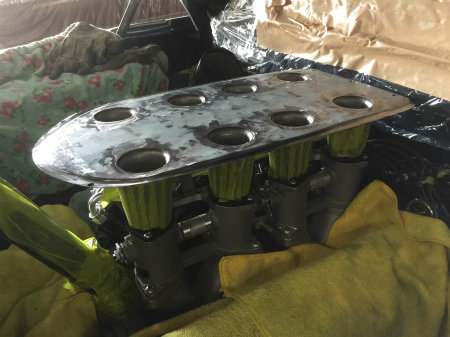

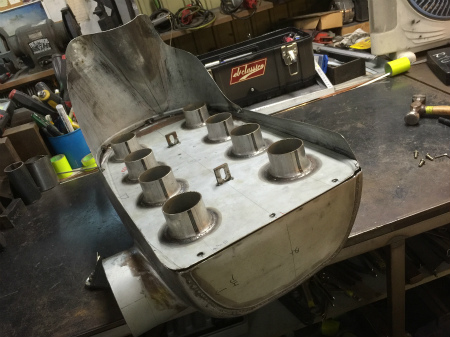

ダウンドラフト　の　　ファンネル　に　　接続　できる

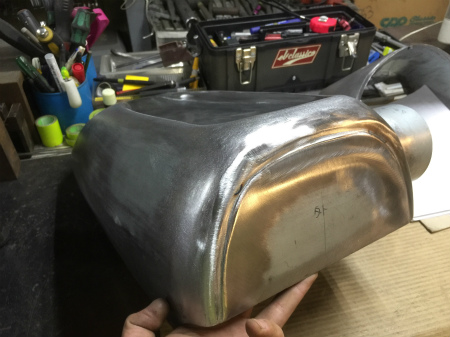

エアー　クリーナー　ボックス　を　　　製作　しまして

少しでも　　吸気　温度　を　　下げるため、

エンジン　ルーム　内　の　　熱い　空気　ではなく

外気　導入　の　　　構造　に　　作り替えて　いきます

マーキュリー　には、　　室内　に　　フレッシュ　エアー　を　　取り込む

空調　ダクト　が　　インナー　フェンダー　に　　設置　されて　いまして

ダクト　は、　　熱くなる　　エンジン　ルーム　ではなく、　　

インナー　フェンダー　の　　タイヤ側　に　　設置　されてるので

熱い　エンジン　に　　触れないまま　　送られて　きますし

ガソリン　や　オイル　の　　臭い　も　　　入りづらい　構造　です　

Ｏｘ　Ｂｌｏｏｄ　は　　　エアコン　を　　組んでいるので

その　ダクト　から　　フレッシュ　エアー　は　　取り込んで　ませんので

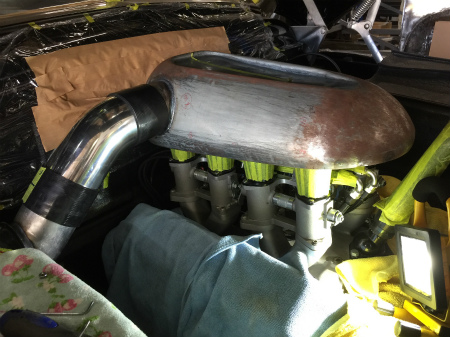

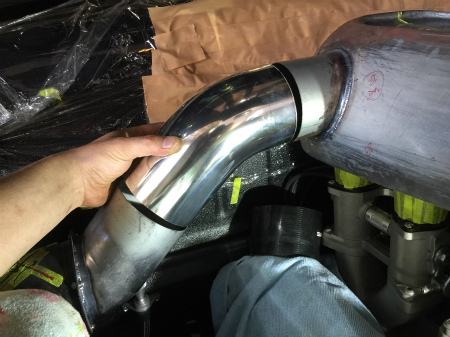

今回　製作　した　　エアクリーナー　は、　　その　ダクトに　

吸入　パイプ　を　　接続　し、　　グリル脇　から

エアー　クリーナー　に　　送る　ダクト　を　　設置　しまして

グリル横　の　　開口　から　　取りこんだ　　エアー　は　　

インナー　フェンダー　の　　裏側　を　　通り

ファイヤー　ウォール　手前　で、　　エアクリーナー　に　　接続　されました

続いて、　　電動　ファン　が　　ラジエーター　を　　冷やした　　

熱風　を　　送風　する　正面　に　　　

インテーク　と　　スロットル　ボディ　が　あるので

真夏　に　　渋滞　に　はまると、　　手で　触れないほどに　　熱くなるので

インジェクタ―　の　作動　不良　や、　　燃焼　不良　に　　つながらないよう

熱い　　送風　を　　ブロック　する、　ヒート　シールド　を　　作りまして

狭い　スペース　に　　設置　するので、　　　ラジエーター　パイプ　に　　

当たらないよう、　　逃げる　　造り　に　　なってたり

スロットル　ボディ　に　　直接　　風　が　　当たらない　形　に　　造りまして

上面　にも、　　ステンレス　を　　加工　した　　装飾　が　　付くようです

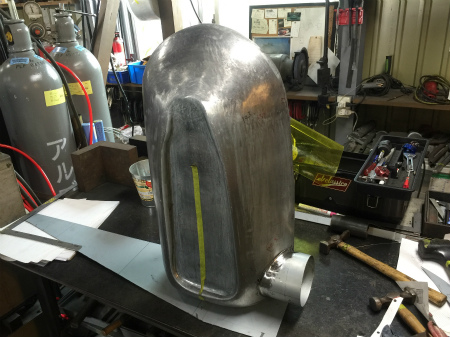

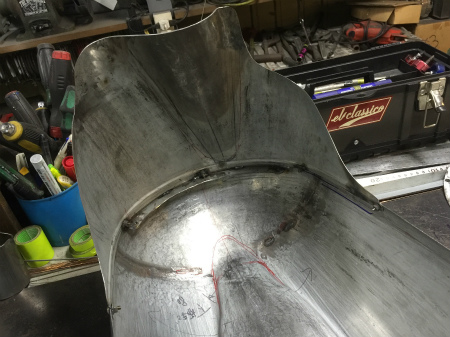

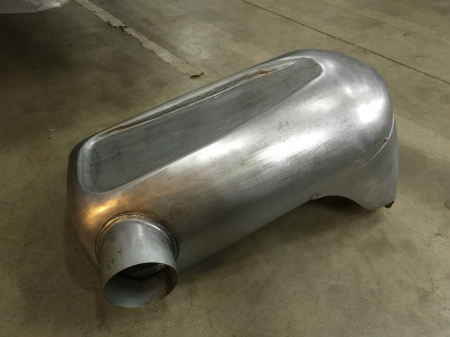

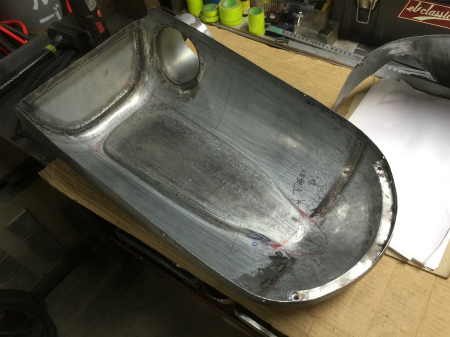

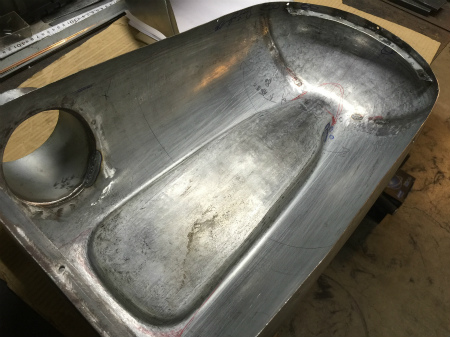

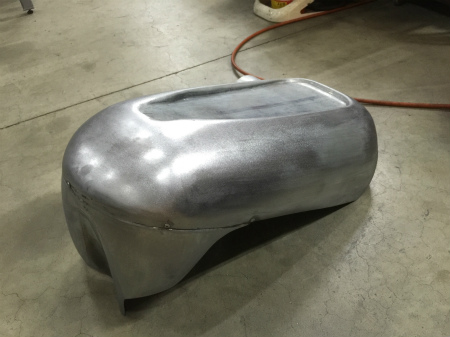

一枚　の　　鉄板　から、　　３Ｄ　の　　エアー　クリーナー　が　できまして

フル　スクラッチ、　　メタル　ワーク、　　楽しいですね

ＶＩＶＡ　！　　　Ｓ庭　道場　　＆　　S原　さん　！！！！！！！
