Ｓ原　さん　の　　５０　ＭＥＲＣ、　　　”　Ｏｘ　Bｌｏｏｄ　”　　プロジェクト、　　　

まだ　まだ、　　　製作中　の　　作業　の　　様子　が

ＢＬＯＧ　に　　書ききれて　いないので

今後　も　　　更新　して　いきたいと　　思います。

今回　は、　　ＣＨＯＰ　ＴＯＰ　した　　ボディ　に　　合わせ

ガラス　を　　作り直して　いる　様子　を　　少々。。。。。

ＣＨＯＰ　に　　伴い、　　ルーフ　を　　　フロント　が　　５　インチ、　　

リア　を　　７　インチ　　　沈めましたので

フロント　ガラス、　　サイド　ガラス、　　三角窓、　　

クォーター　ガラス　が　　　小さく　なりまして

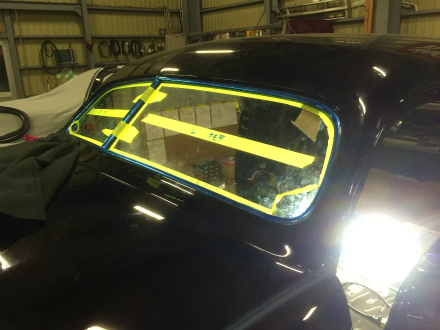

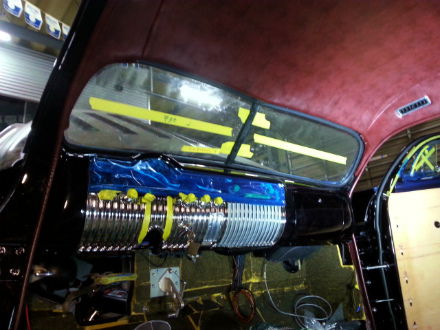

バック　ガラス　だけは、　　カタチ　を　　変えずに　　

寝かせて、　　低く　取り付けて　いるので、　　

ガラス　自体　の　　形状　変更　は　　なしですね

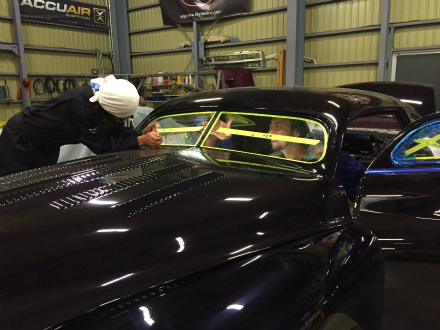

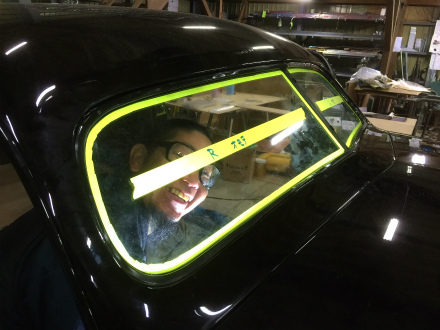

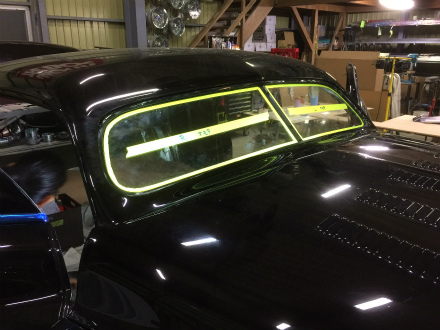

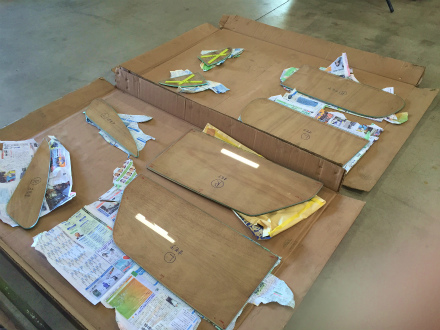

まずは、　　　実際　の　　ガラス　と　　同じ　厚み　の　　

ベニヤ板　を　　　ガラス　に　　見立てて　　切り出して、　

本番用　に　　用意　した、　　窓ゴム　や、　　フェルト　を

実際　に　　使い、　　はめ合い　を　　見ながら

大きさ　や、　　形状　を　　　探って　いきまして

大きくて　入りづらい　場合　は、　　無理　して　入れると

ゴム　や、　モール　の　　収まり　が　　悪く　なったり　　

入れた　　翌日　に　　割れてたり　　することが　あります

ゴム　との　　はめ合い　が　　　緩すぎると　　　雨漏り　しますし、、、、、　　

経験上　の　　　”　　この　クリアランス　”　　　という、　　絶妙　な　とこまで

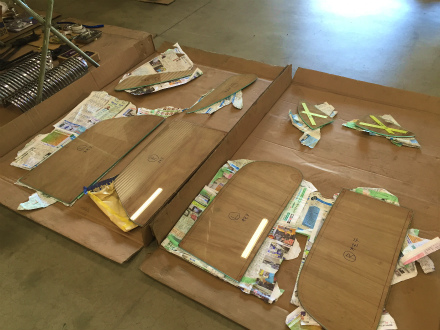

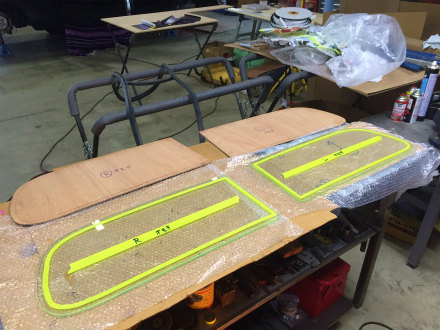

削って　合わせまして、　　　全て　の　　ガラスごと　に　　型紙　を　　作ります

　
その　型紙　を　　　自動車　ガラス屋さん　に　　持ち込み

型紙　通り　の　　　ガラス　サイズ　と、　　色　を　　指定　し

合わせ　ガラス　で　　　作って　もらいまして

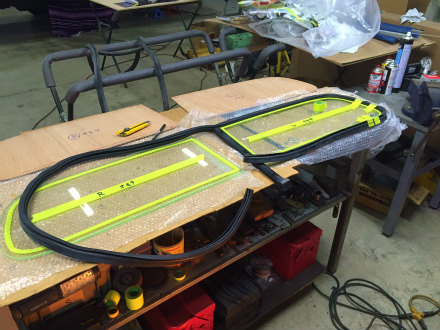

ガラス　が　　　出来あがってきたら、　　取り付け　に　　進みます

まずは、　　フロント　ガラス　の　　取り付け　から　　進めて　いきますが

ガラス　を　　取り付ける　　　ゴム　は、　　　リプロダクション　の

新品　を　　　アメリカ　で　　買えるので、　　用意　しまして

ガラス　の　　高さ　が　　　約　５　インチ、　　　低くなってるので

ゴム　も　　その分、　　高さ　を　　切り詰めて　いきます。

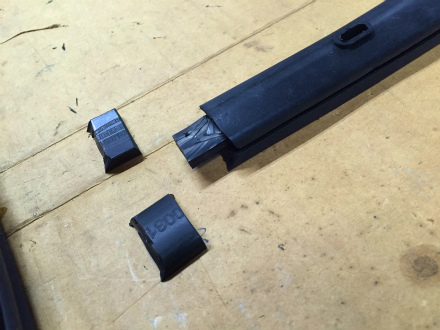

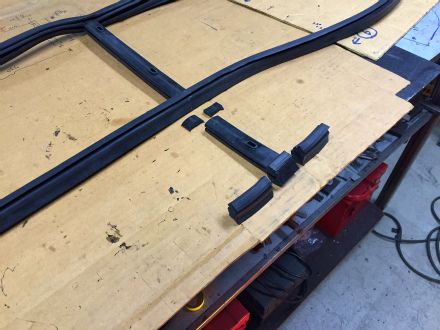

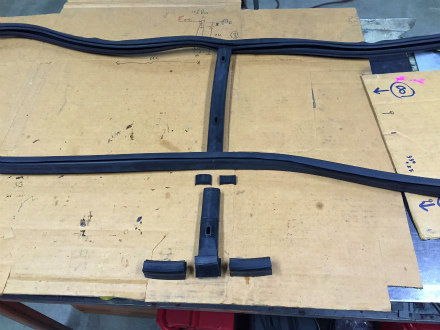

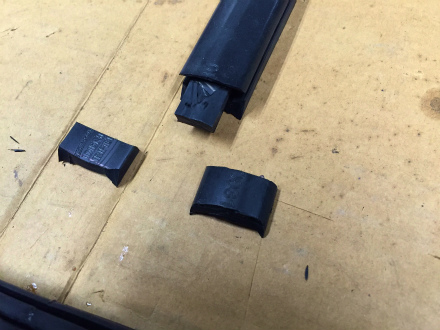

フロント　ガラス　は、　　左右　に　　分かれた　　２　ピース　構造　なので、　　　

ゴム　の　　真ん中　には、　　左右　の　　ガラス　を　　　　

突き合わせる　　部分　が　　ありまして、　　

そこの　　高さ　を　　ガラス　に　　合わせ、　　

約　５　インチ　分、　　切り取りまして、　

周囲　の　　ゴム　は、　　　そこを　起点　に

小さくなった　　ガラス　の　分　を、　　

起点　の　　部分　から、　　左右　の　　余る　部分　を　　

カット　しましたら、　　センター　部分　の　　下側　を

外周　部分　の　　ゴム　の　　溝　に　　はまるよう、

ガラス　と　　同じ　　厚み　に　　スライス　したら

溝　に　　ハメ込んで、　　接着材　で　　接合　します

ウェザー　ストリップ　や、　　ゴム　の　　接合　に　　使う　　　

接着剤　は、　　これまで　　　国内外　の　　　

様々　な　　　接着材　を　　試しましたが

一番　　良かったのは、　　ＷＡＫＯ’Ｓ　の　　　

ゴム用　接着剤　が　　最高　です。　　　

ＣＨＯＰ　される　方　は、　　是非　お試し　ください

接着　が　　終わったら　　　よく　　乾燥　させまして

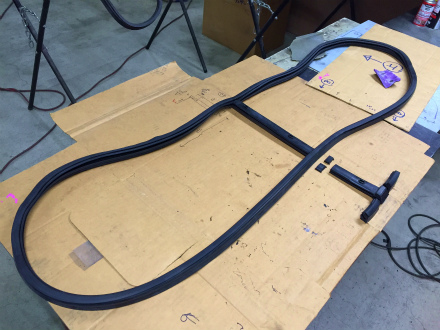

ＣＨＯＰ　ＴＯＰ　用、　　ガラス　ゴム　が　　完成。

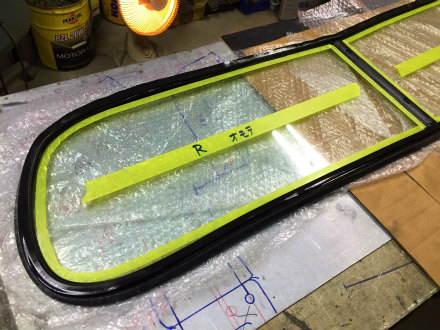

ガラス　を　　入れて、　　ボディ　に　　取り付け　していきます

ボディ　に　　取り付ける　際、　　　ゴム　の　溝　と

ボディ　の　　溝　を　　合わせて　いきますが

ゴム　の　　滑り　が　　良いと　　入れ易いくなるので、　　

シリコン　スプレー　を　　　よく　　塗りまして

　　　　
インパラ　などは、　　ゴム　を　　付けた　　ガラス　を

外　から　　中に　　向けて　　取り付け　していきますが

５０　ＭＥＲＣＵＲＹ　では、　　室内側　から

外　に　　向けて、　　　押し出すように　　

ハメ込んで　いきます

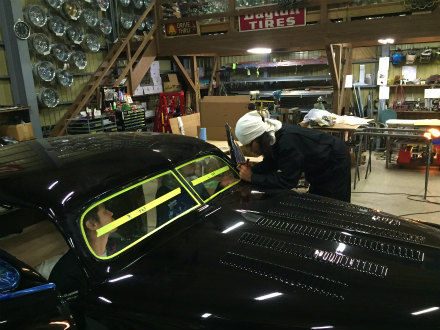

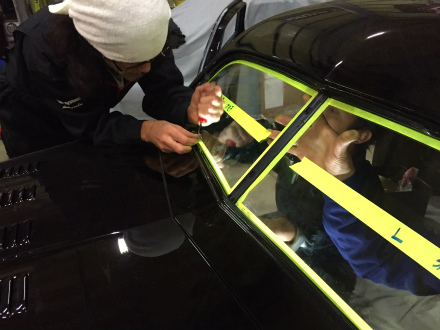

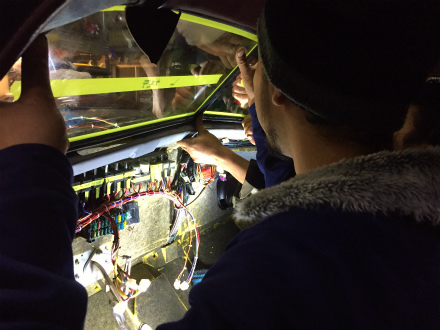

室内側　から、　　外　に　　向けて　　ガラス　を　　

押し出して　　　保持　する　人　が　　　２人　と、　　

外　で　　ゴム　の　溝　を　　　入れて　いく　人　と　　

手伝おうと　　したら、　　　Ｓ庭　師範　に

「　　触らないで　ください　」　　と　　怒られる

戦力外　の　　漏れ田　くん　に　　　分かれまして、、、、、

まずは　　ボディ　に　　ゴム　の　溝　が　　はめたら

窓　の　淵　に　つく、　　モールディング　を　　　取り付け　していきます
　　

モール　は、　　既　に　　ＣＨＯＰ　ＴＯＰ　した　　ボディ　に　　合わせて

形状　を　　作り直して、　　　鏡面　仕上げ　までの　　

ポリッシュ　も　　　終えて　いるので

ゴム　に　　設けられている、　　モール　取り付け用　の

溝　に、　　　取り付け　していきます

ガラス、　　　モール　が　　　取り付け　できたら

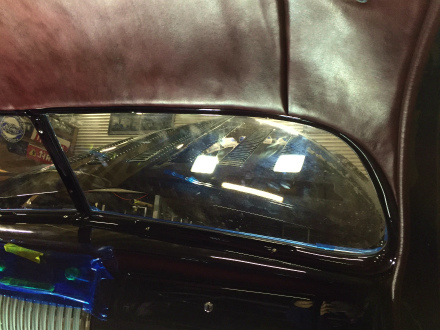

室内側　に　　インテリア　トリム　を　　取り付け　していきます

これも　　ＣＨＯＰ　ＴＯＰ　した　　ボディ　に　　合わせて

ぴったり　　あうよう、　　形状　を　　作り直して

ボディ　同色　で、　　ペイント　して　あります

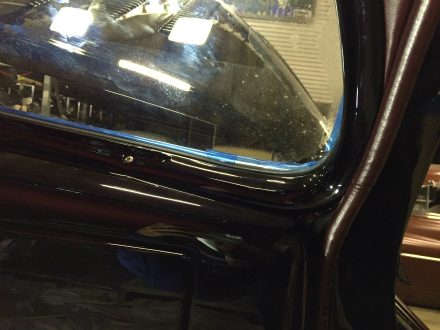

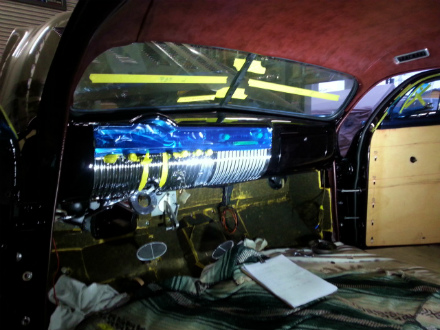

また、　　インテリア　トリム　を　　付けた　際　に

どうしても　　ピラー　と、　　ダッシュ、　　インテリア　トリム　の　　間　に

隙間　が　　出来て　しまい、　　　内装　の　　玉ブチ　では

隙間　が　埋まらず、　　カッコ悪い　と　　　ダッシュ　の　　角　を　　

隙間　が　　出来ない　　形状　に　　延長　してあるので

ご覧　の　通り、　　ぴた　ぴた　で　　　ナニより　です。

って、　　書いても　　　マーキュリー　に　　乗っている　人　

くらいしか、　　解らない　部分　ですね

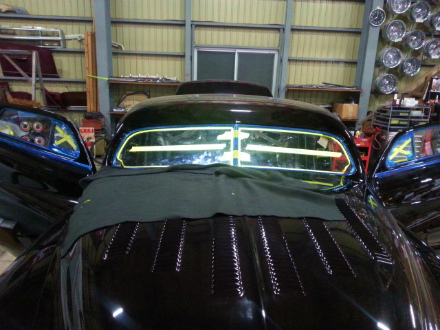

無事、　　フロント　ガラス、　　モールディング、　　

インテリア　トリム　が　　　付きまして

次　は、　　三角窓　と、　　サイド　ガラス　に　　進みます

ＶＩＶＡ　！　　　　Ｓ庭　道場　　＆　　S原　さん　！！！！！！！
