Ｓ原　さん　の　　５０　ＭＥＲＣ、　　　”　Ｏｘ　Bｌｏｏｄ　”　　プロジェクト、　　　

まだ　まだ、　　　製作中　の　　作業　の　　様子　が

ＢＬＯＧ　に　　書ききれて　いないので

引き続き、　更新　して　いきたいと　　思います

先日　は、　　フロント　ガラス　を　　ＣＨＯＰ　ＴＯＰ　に　　合わせ

ゴム、　　ガラス　を　　　作り直して、　　取り付け　しまして

今回　は、　　三角窓　に　　進みたいと　　思います

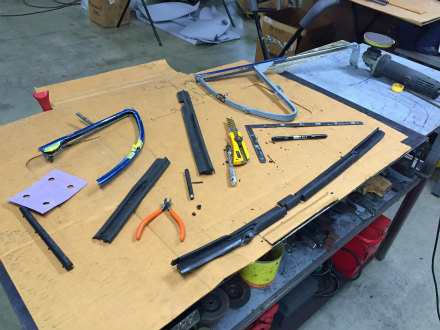

三角窓　の　　シール　は、　　ガラス　が　　開閉　する　際　の

上下　の　　支点　部分　を　　含めた　　　コの字　部分　と　

縦方向　の　　フラップ　部分　に　　分かれて　いまして

オリジナル　の　　　リプロダクション品　が　　アメリカ　で　　

売ってるので、　　購入　してきまして、　

ＣＨＯＰ　ＴＯＰ　で　　　高さ　が　　低くなった　分、

ゴム　の　　形状　も　　合わなく　なるので

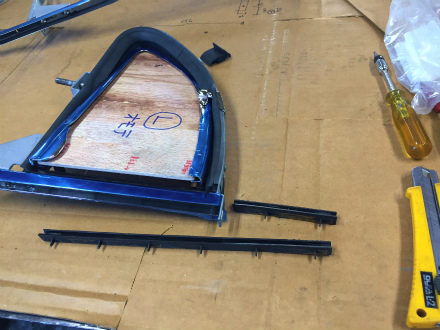

ガラス　が　　小さくなり、　　　ゴム　が　　余る　部分　は

実際　に　　取り付けて　　確認　した　分、　　カット　しまして、
　　

三角窓　の　　高さ　が　　　低くなったので、　　　

コの字　の　　カーブ　部分　の　　曲げ　角度が　　　　キツく　なり

ゴム　の　　曲げ　半径　を　　超えて　しまう　ように　なったので

そのまま　取り付けると、　　　カーブ　部分　の　　ゴム　が　　

潰れて、　はみ出て　くるので、、、、、

裏側　に　　切り込み　を　　入れ、　　曲げ　半径　を　　

小さく　なるように、　　加工　して　おきます

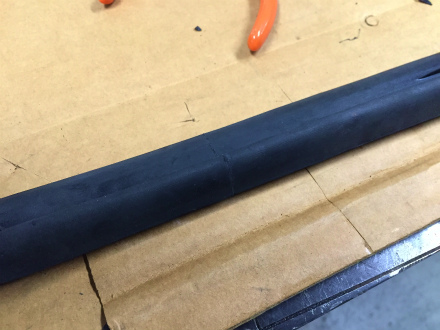

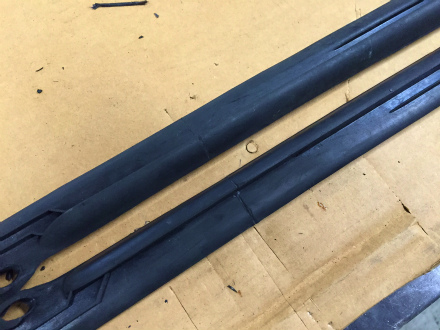

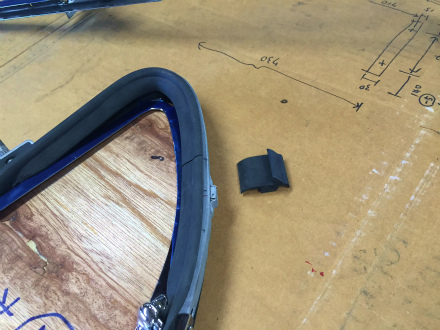

余計　な　部分　を　　　切断　した　　断面　は、　　

ＷＡＫO’S　　の　　　ゴム用　接着材　で　　接合　し

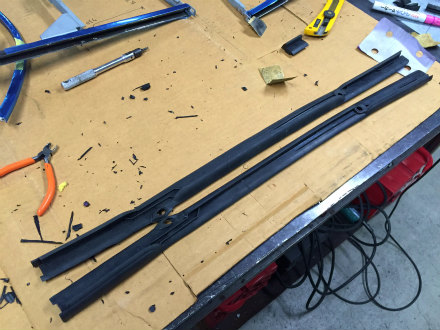

フラップ　の　　ゴム　も、　　取り付け　クリップ　の　　穴　を　　合わせ

余分　に　なる　部分　を　　カット　しまして

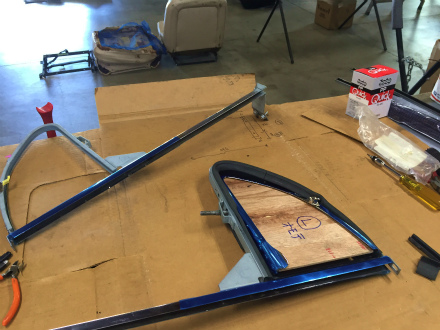

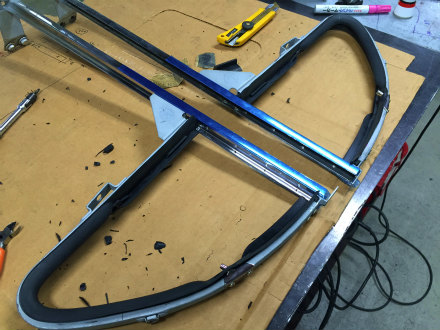

三角窓　フレーム　に　　それぞれ　の　　　ゴム　を　　

取り付け　　して　いきます。

続いて、　　三角窓　の　　ガラス　フレーム　に

新しく　　切り出した　　合わせ　　ガラス　を　　

薄い　　平ゴム　を　　挟んで　　取り付け　しまして

念の為、　　合わせ面　を　　コーキング　して　おきます

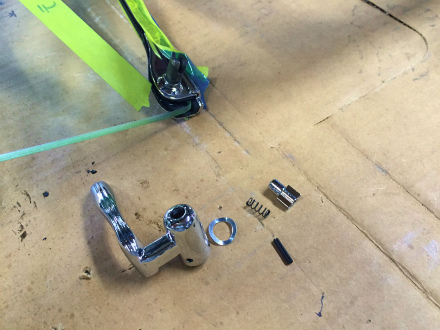

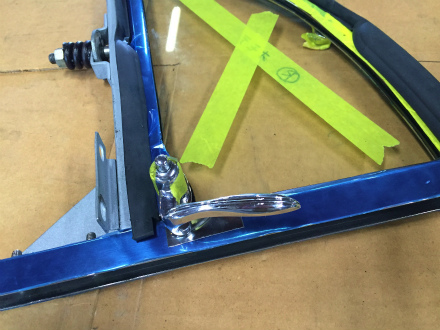

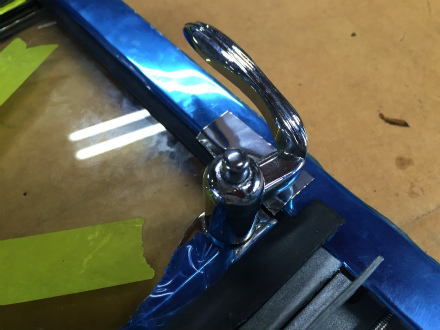

三角窓　の　　ロック　レバー　は、　　見た目　は　　綺麗　ですが

経年　劣化　か、　　可動　部分　が　　痩せてる　ようで

少し　　ガタ　が　　出ているので
　

リプロダクション　品　の　　　ロック　レバー　に　　交換。

しかし、　　リプロ品　の　　精度　が　　悪いようで

ガタ　が　　取り切れないので

インナー　パーツ　は、　　リプロ　の　新品　に。

ハンドル　は、　　　オリジナル　を　　使うと　　ガタ　なく

しっくり　　くるので、　　組み合わせて　　使うこと　に　　しまして

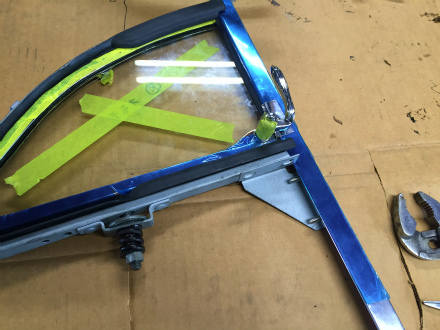

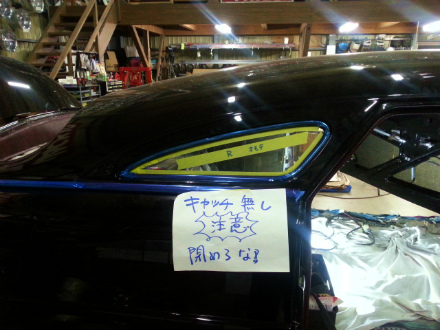

三角窓　ガラス　周り　を　　組み終えた　　　サッシ　を

車両　に　　組み付け　しまして

最後　に　　　ＣＨＯＰ　ＴＯＰ　で　　　ルーフ　位置　が　　変わり

三角窓　の　　取り付け　角度　も　　変わるので

オリジナル　の　　角度　から、　　　ＣＨＯＰＰＥＤ　　ルーフ　に　　

対しての　　角度　に　　　加工　し、　　取り付けし、　　完了　です

続いて、　　サイド　ガラス　の　　取り付け　に　　進みまして

こちらも　　ＣＨＯＰ　ＴＯＰ　に　　伴い、　　ガラス　部分　の　　高さ　が　　

オリジナル　の　　時　の　　　半分　程度　しか　　なくなり

Ｂ　ピラー　も　　かなり、　　前傾　に　　倒して　しまったので

高さ　を　　小さく　　作り直した　　サイド　ガラス　に

オリジナル　の　　レギュレター　を　　そのまま　　使うと

ドア　の　　中　の、　　ガラス　が　　　上下　に　　動く

ラン　チャンネル　の　　　両面　に　　

ガラス　が　　　接する　　面積　が　　少なく　なり過ぎて　しまい

ガラス　が　　　ラン　チャンネル　の　　中　から、　　　

外れて、　　　脱落　　して　　しまいます。。。。。

うまく　　説明　しようと　しても、　　文章　では　　　

すみません、、、、、　　とても　　解りづらいので、、、、、

みなさま、　　ナニを　　言ってるのか、　　　

まったく　　イメージ　できないと　　思います、　、、、、、　

ですので、　　そんな　場合　は、　　　例　に　よって

　
カウパー氏　が　　　ブリッジ　しながら、　　　オナニー　を　　している　　姿　を、　　　

想像　して　　頂ければ　と　　思います。。。。。。。

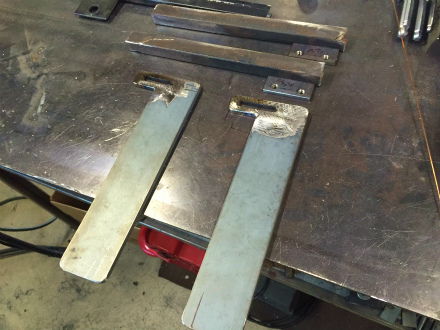

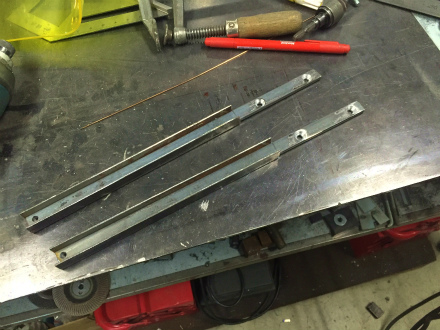

そこで、　　　サイド　ガラス　を　　　取り付け　する、　　

”　　ガラス　セッティング　　チャンネル　”　　　と　いう

チャンネル　が　　　ラン　チャンネル　に　　　　多く　接するように　して

脱落　を　　しない　構造　に　する、　　　延長　チャンネル　　と、　　　

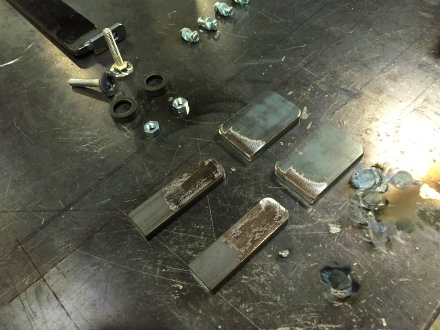

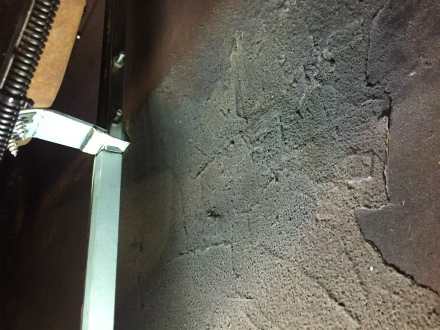

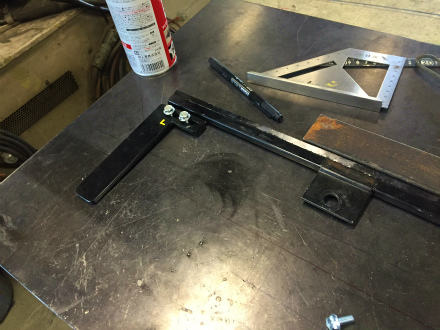

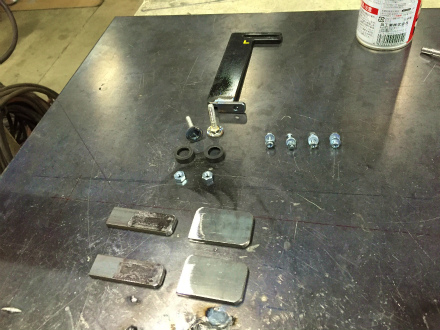

レギュレター　が　　　ガラス　を　　上下　する　際　に　　

ガラス　の　　前後　の　　高さ　が　　　　均等　に　　　

上げ下げ　する　ための　　　アタッチメント　を　　製作　し、　　

細かく　　調整　して、　　　取り付け　します。

これを　　やらないと、　　ドア　の　中　で　　　ガラス　が　　ガタついたり

上下　操作　が　　重かったり、　　　傾いて　　上下　したり　　しますので

とても　　重要　な　　工程　で、　　繊細　な　　作り　が　　求められます。

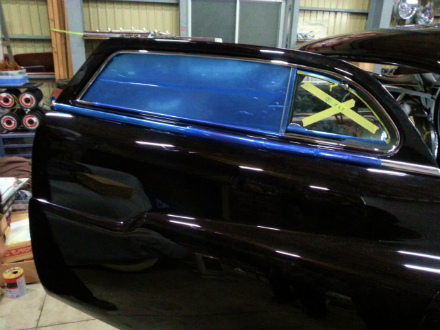

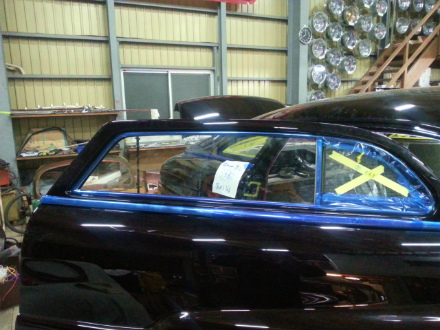

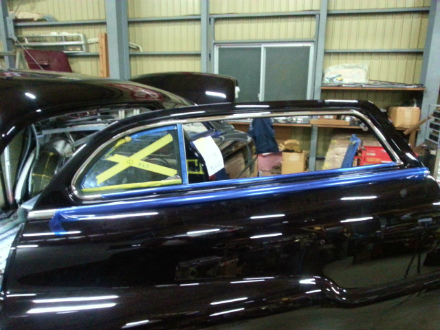

こんな　感じ　で、　　　三角窓、　　サイド　ガラス　を　　取り付けまして

あとは　　クォーター　ガラス　の　　取り付け　です
