５０　ＭＥＲＣ

Ｃ－ＩＮＧ　フレーム、　溶接　作業。

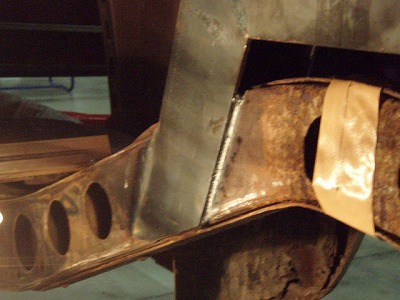

まずは　　オリジナル　フレーム　に

Ｃ　フレーム　を　　溶接。

オリジナル　フレーム　の　　一部　は

後に　　切り落とすので、　　カイサキ　入れて　

よく　溶かしこみます

全周　　溶接　しまして

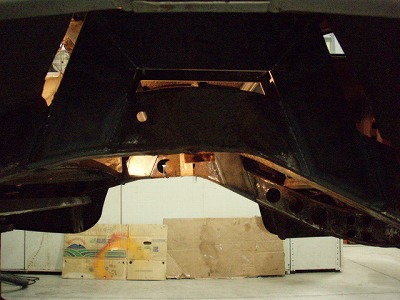

いよいよ　　オリジナル　フレーム　　

切り落とします

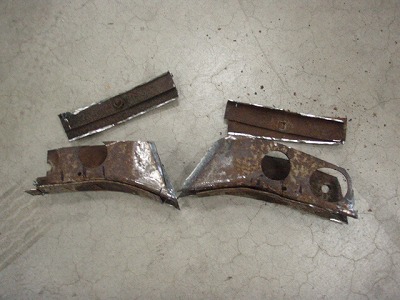

切り取った　オリジナル　フレーム　は

ＴＳＵ－君　が　　三角　木馬　　作るのに

使いたい　そうなので、　　進呈　しまして

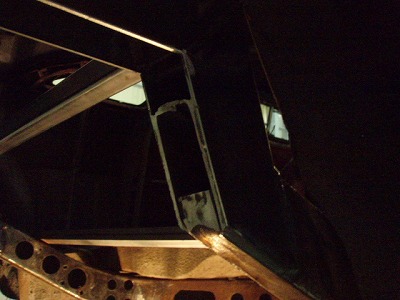

強度　を　　出す　為　と、　

溶接面　を　　増やす　為

下面　の　　端　を　　残して　　切りまして

新　フレーム　の　　角度　に

合わせて　　曲げまして　

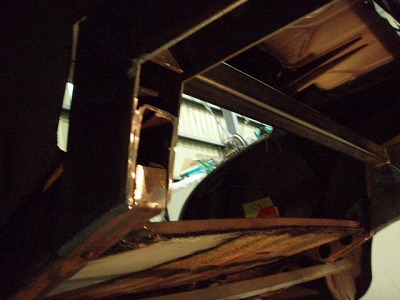

蓋　を　　する前に　　オリジナル　フレーム　と

新　フレーム　を、　　断面　部分　でも

溶接　しておきます

切断　された　　断面　を　　見ると

しっかり　と　　計測　して、　　組み進めないと

ジオメトリー　が　　ずれてしまい

強度　ある　フレーム構造　の　　設計　と

しっかり　と　した、　溶接　を　しないとと　　

あらためて　　考えさせられます。
