５０　ＭＥＲＣ

フロント　クリップ　交換　作業

続き

いよいよ、　切断　した　　フロント　周り　と

差し替えで、　ＮＥＷ　クリップ　を

取付　していきます

今回、　使用する　クリップ　は　　　Ｊ．Ｗ．ＲＯＤ　製　の

ＭＵＳＴＡＮＧⅡ　　ＳＴＵＢ。

４９　－　５１年　の　　ＭＥＲＣＵＲＹ　に　　

ＭＵＳＴＡＮＧ　Ⅱ　フレーム　を　　　組む　場合、　

フレーム　の　構造上、　　オリジナル　の　　メイン　レール　に　　

組みこんでいく　　ＫＩＴ　が　　使えません。

なので、　　ファイヤー　ウォール下　で　　ばっさり　　切断し

フロント　フレーム　を　　　丸ごと　差し替える　　ＴＹＰＥ　を

使うこと　に　　なります。

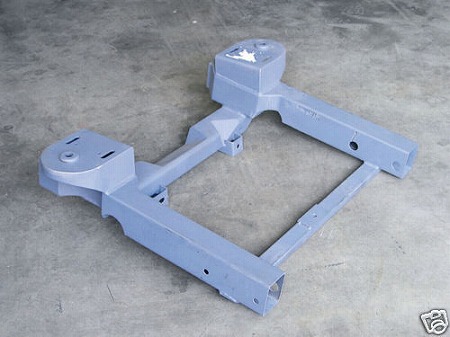

上の　写真は　　ＦＡＴＭＡＮ　が　　作っている　

４９　－　５１　ＭＥＲＣ　用　の　　ＳＴＵＢ　ですが

オリジナル　フレーム　の　　形状　に　　似せて　　作っている

Ｊ、Ｗ、ＲＯＤ　製　の　ほうが　　　かっこいい　。。。と　　思い

今回　そちらを　　選びました

先日　の　　測定　で、　　　ＮＥＷ　クリップ　の　　差込　部分　と

オリジナル　フレーム　の　幅　が　　合って　いないこと　と

ＮＥＷ　クリップ　内　での　　誤差　が　　　判明し、、、、

解消　するために　　ＮＥＷ　クリップ　の　　差込　位置　を

１０ｍｍ　　助手席側　に　　オフセット　させて　　組んで　いきます

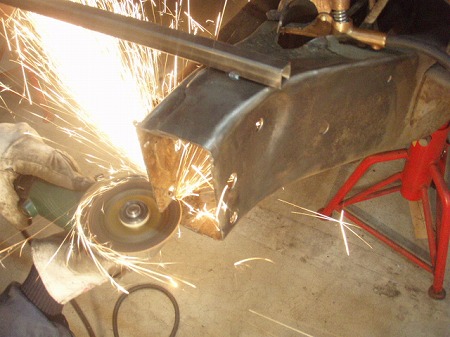

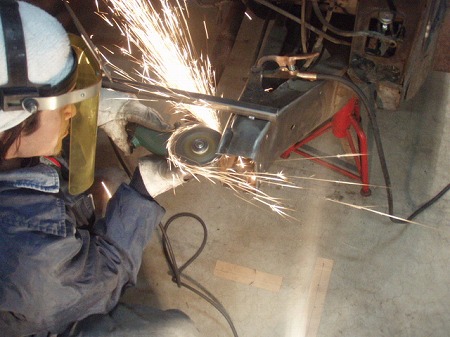

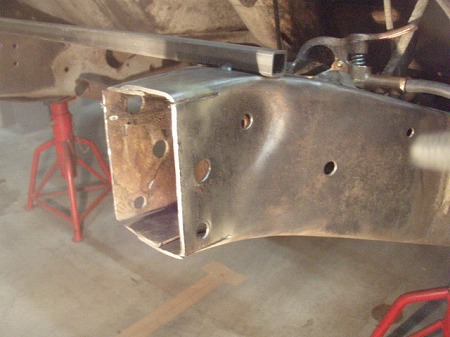

まずは　　オリジナル　フレーム　の　　

４隅　に　　　切り込み　を　　

入れてまして

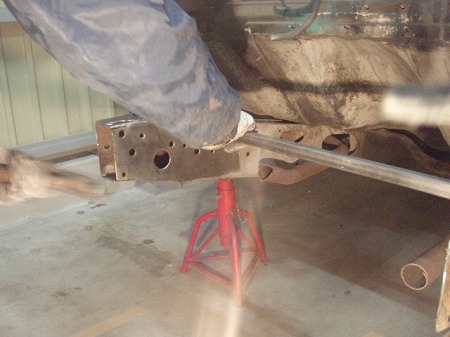

ハンマー　で　　叩いて　

差し込む　　部分を　　広げます

フレーム　が　　広がらないよう

鋼材　を　　溶接　してあるので

切り込み　を　　入れた　　部分　だけが

開いて　いきます

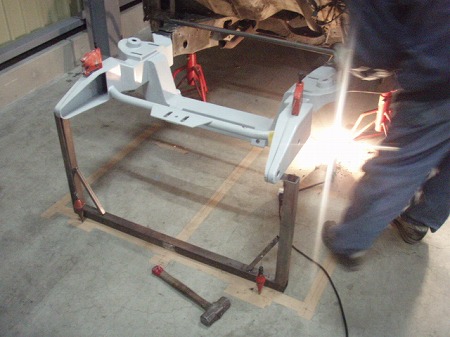

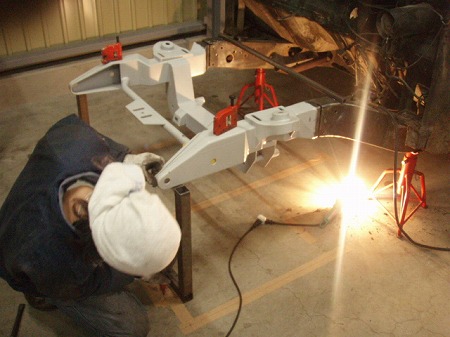

ＮＥＷ　クリップ　を　　差込みまして

高さ　を　　あわせる　　冶具　にて

先端　高さ　を　　合わせまして

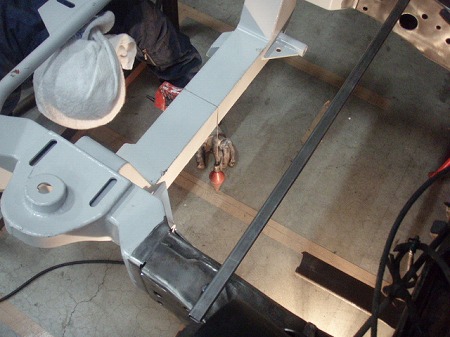

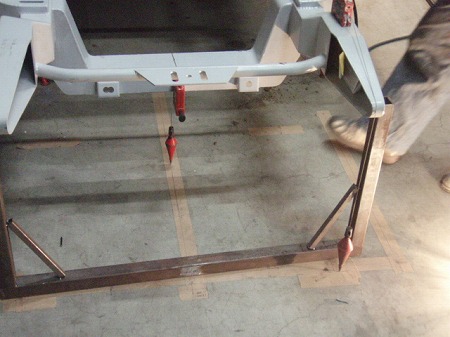

地面　に　　オリジナル　フレーム　の　　

計測　位置　が　　　記録　してあるので

フレーム　の　　

先端、、、、

センター、、、、

左右　ロワー　アーム　　の　　取付位置　の

センター、、、、

と、　　慎重　に　　慎重　に
　
ＮＥＷ　クリップ　の　　　位置　を　

合わせ　まして

取付　位置　が　　決まりました。

０，１ｍｍ　単位　で　　　あわせているので

良い　フレーム　に　　なること　　間違いなし！

ＶＩＶＡ　！　　ＭⅡ　！
