５０　ＭＥＲＣ

フロント　スウェイバー　　加工中。

ロワー　アーム　に　　位置決め　した

スウェイバー　リンク　に　　つながるよう

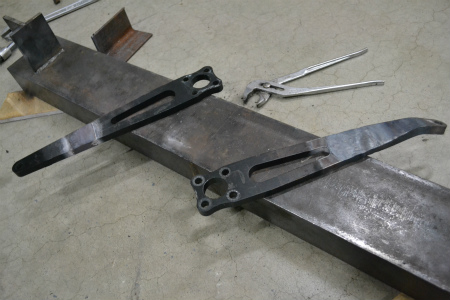

プレート　を　　炙って　曲げまして

接続　して　　動かして　見ましたら

リンク　の　形状　が　　合わず、　　プレート　が

干渉　する　ことが　　解りまして

プレート　の　　形状　も、　　リンク　の　　取り付け位置　も

変更　しないと　　いけなく　なりまして、、、、、、

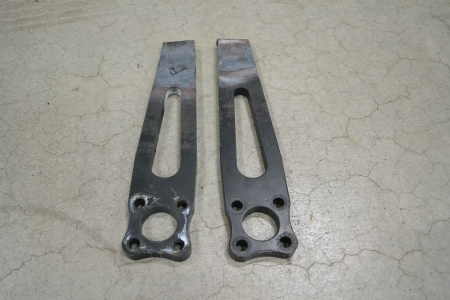

曲げた　プレート　を　　真っ直ぐ　に　　　しまして

ストレート　の　　プレート　が　　ロワー　アーム　に

取付け　できるように　　ブラケット　を　　作って　いきます

ロワー　アーム　の　　　前側　に　　

リンク　を　　付けたいのですが

強度　の　ある、　　ブラケット　でないと

曲がってしまう　　恐れが　あるので

ロワー　アーム　の　　プレート　と

チューブ　を　　またがせて

強度　を　　出すように　　しまして

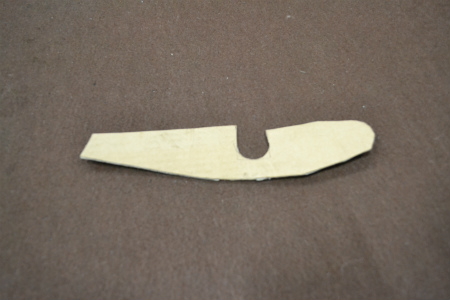

まずは　型紙を　　作って、　形状　を　確認。　

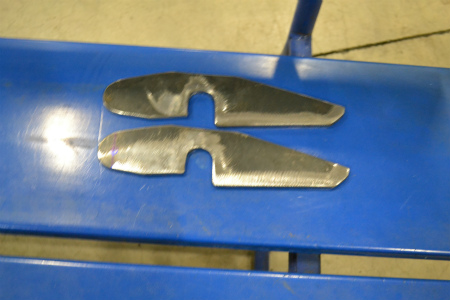

それに　従って、　　６ｍｍ　の　　鉄板　を　　切り出しました。

プレート　の　　形状　も　　整えまして

リンク　を　　接続　する、　穴　を　　空けまして

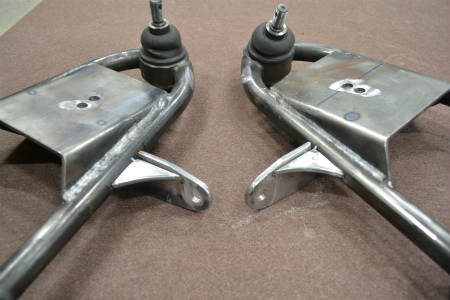

ブラケット　を　　ロワー　アーム　に　　　仮付け。

縦方向　は、　チューブ　と　プレート　を　　またがせて

溶接面　を　　増やしましたが

横方向　にも　　強度　を　　出すため、　　

ブレス　を　　入れました。

リンク　も、　作動域　を　　増やすため　に

下側　を　　スタット　タイプ　から、　上下　とも

横持　タイロット　エンド　タイプ　に　　変更。

まずは　　仮付け　の　　状態　で　　　組みまして

作動　させて　　動き　を　　確認　しときます
