５０　ＭＥＲＣ

リア　スウェイバー　加工中　ですが

幅　２インチ　　足りませんので

現在、　２インチ　と、　　恋人　を　　

募集　しております。

７２５　ＥＬＣＯ　や、　　Ｓ庭さん　の　　

ＥＬ－ＣＡＭＩＮＯ　に　　組んでるような　　

１ピース　タイプ　の　　スウェイバー　では、　　

Ｃ　ノッチ　した　　リア　フレーム　には

可動域　が　　足りないので

トーションバー　タイプ　で、　　リンク　で　　連結　させる

構造　の　　タイプ　を　　選びまして

取り付け場所　は、　　前側　では　　ペラ　が　　干渉　するので

後ろ側　の、　デフ上　に　　取り付け　していきます。

デフ　が　　上下　する、　　１０インチ　の　　可動域　を　　追従　できて　　

無理　な　　突っ張り　や、　　ねじれ　が　　なくて

ライド　ハイト時　に、　　リンク　が　　平行。

そして、　エアバック、　ショック、　のち　に　　取回す　　

マフラー　に　　干渉　しなくて

メンテナンス　する時　は　　　取り外し　が　　　出来る

と　いう、、、、、、　贅沢　な　　場所　を　　探しまして

そんな　　都合　の　　良いところ　なんて

あるはず　　ありませんで、、、、、

どれも　　譲れない　条件　なので、　　結局　　作るしか　ありませんで

いつも通り、　　「　買ったけど、　使えませんでした　」　　の　　刑。
　

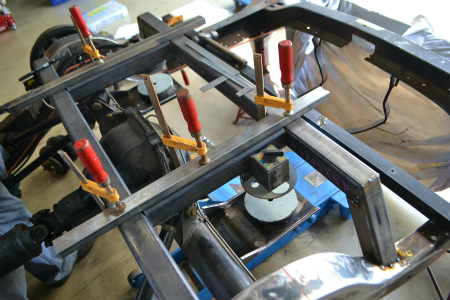

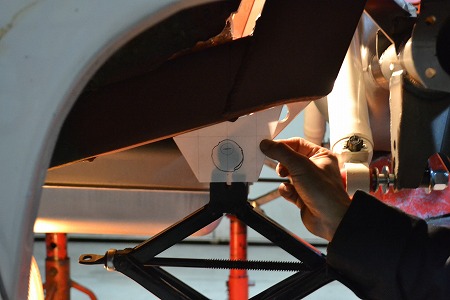

レーザー　飛ばして　　　平行　見ながら

散々　　デフ　上下　　させまして

干渉　の　　恐れが　　あるとの　事で

燃料タンク　も　　仮組み　　して　　計測。

結局、　スウェイバー　の　　マウント　は　　大幅　に

位置　を　　変えて　　　作り直すこと　に　　なりまして　　

位置　を　　決めたら、　　　リンク、　　ロッド　も

長さ　を　　合うよう　に　　加工　しまして

ロット　は、　本来　　パラレル　リンク　の　　ロット　と　　

抱合せる　　構造　でしたが

デフ　の　動き　を　　追従　　しきれないので

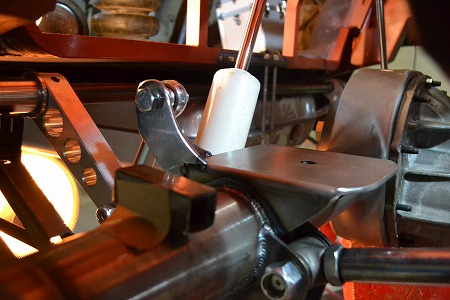

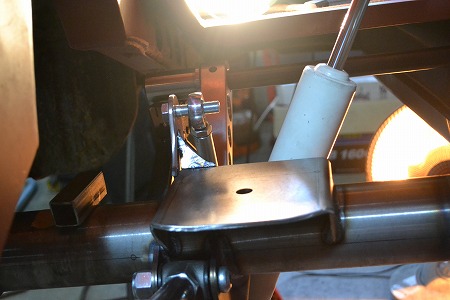

デフ　に　　付けた　　エアバック　マウント　近く　に

ブラケット　作りまして、　　そちら　と　　連結　へ。

ブラケット　へは、　　縦方向　への　　

力　が　　掛かるので

６ｍｍ　の　　鉄板　から　　切り出しまして

横　方向　への　　補強　も　　入れまして

あとは　　マウント　を　　鉄板　から　　切り出して

作ったら　　フレーム　に　　溶接　したら、　　　完成。

ナンとか、　　条件　を　　　全部　クリア　して

きちんと　　作動　できる　　リア　スウェイバー　が

出来そうです。

ＶＩＶＡ　！　　Ｓ庭　道場　！！
