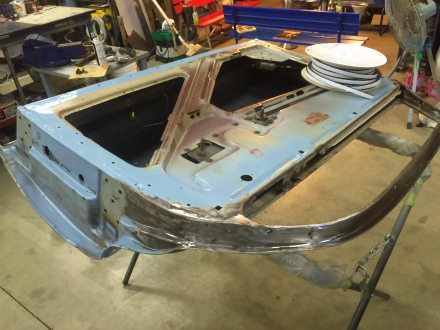

５０　ＭＥＲＣ　　プロジェクト、　　進めて　まして

ＣＨＯＰ　ＴＯＰ　した　　ドア　の　　カタチ　に　　合わせ

サイド　ガラス　周り　を　　製作　して　いきます

５０　ＭＥＲＣ　は、　　フロント　を　　５　インチ

リア　を　　７　インチ　　ＣＨＯＰ　し

サイド　ガラス　の　　高さ　を　　　低く　　するのと　、

屋根　の　　面積　が　　代わり、　　狭くなったので

ガラス　の　　取り付け　角度　を

変更　して、　　合わせて　いきます
　

また、　　Ｂ　ピラー　も　　　かなり　　　寝かせたので

寝かせた　　Ｂ　ピラー　に　　合わせて

ガラス　が　　上下　する　際　に　　　通る

後ろ側　の　　　ガイド　レール　の　　　カタチ　も　　

変更　が　　必要　に　　なりまして

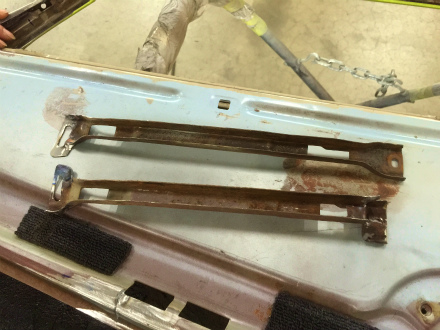

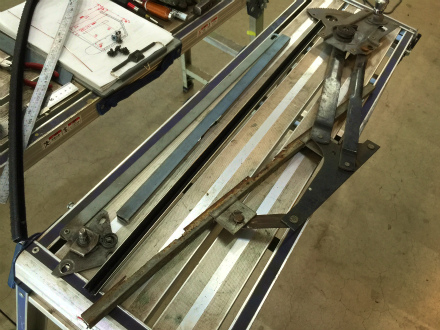

レギュレター　を　　用意　したら

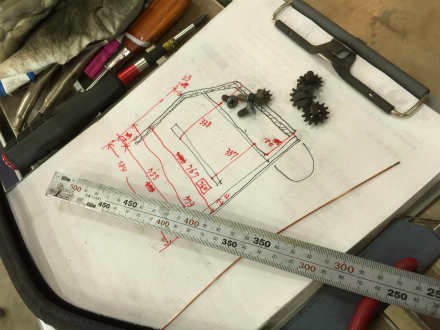

各部　の　　寸法　を　　　計測　し、　　記録　しまして

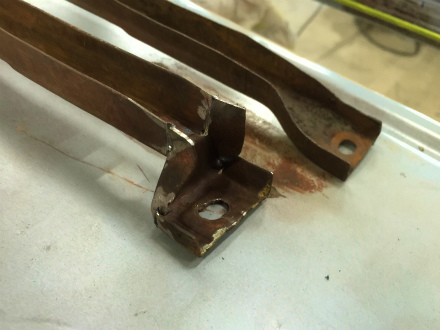

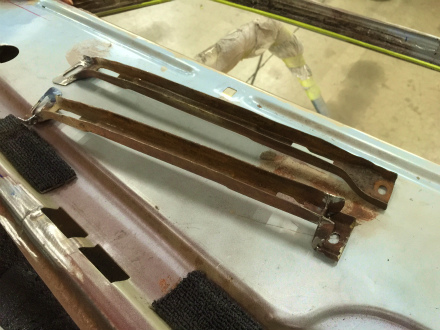

ガイド　レール　を　　ドア　に　　固定　する

端　の　　部分　を　　一旦　　切り落としまして

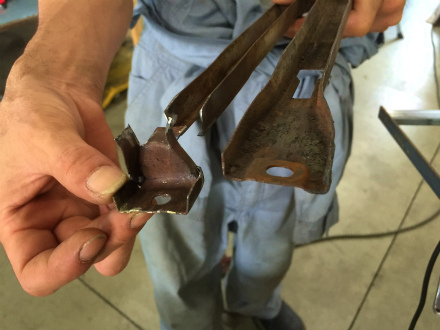

付けたい　位置　に　　　レール　が　　来るように

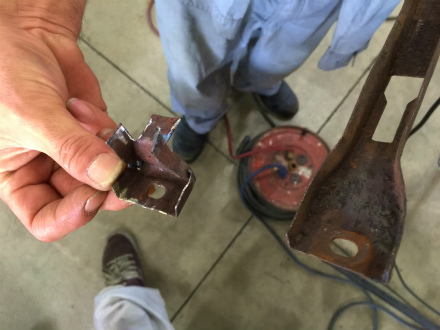

切りこみ　を　入れて、　　折り曲げながら

取り付け　部分　の　　高さ　を　　作り変えて

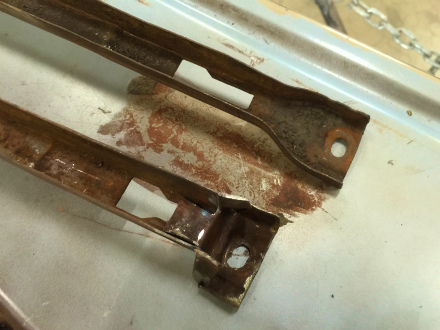

切り離していた　　レール　に　

溶接　　し直しまして

取り付け　部分　の　加工　が　　完了

同じ　ように　　　左右　とも　　カタチ　を　　変えたら

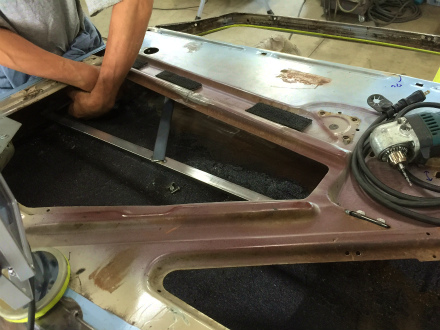

実際　に　　取り付けて、　　正しく　動くか

確認　に　　進みます

しかし、　　今　は　　ＣＨＯＰ　した　　

ドア　の　　カタチ　に　　合わせた

サイド　ガラス　が　　無いので

レール　の　幅　に　　　合わせて、　　

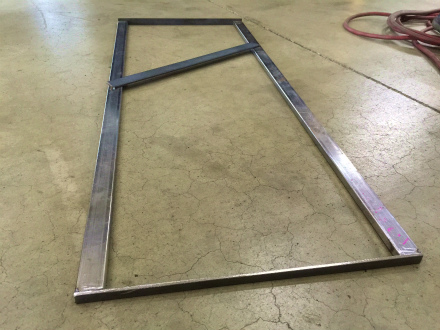

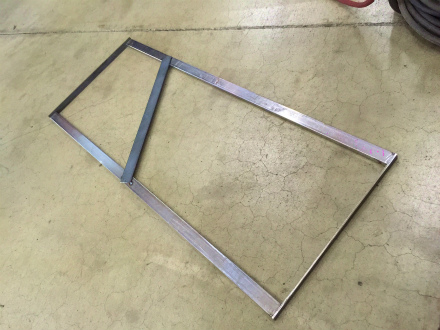

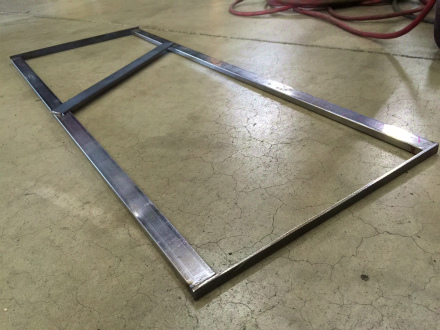

サイド　ガラス　に　　見たてた

治具　を　　　製作　しまして

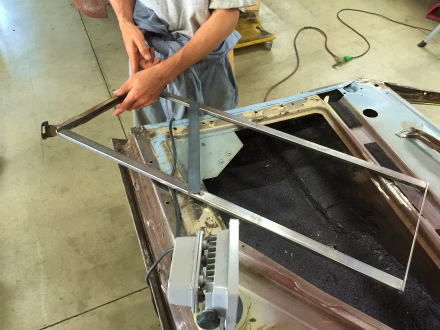

治具　を　　　ガラス　の　　代わり　に

組付け　することで

作動　の　　検証　を　　して　いきます

Ｂ　ピラー　を　　寝かせて　　　ＣＨＯＰ　したので

ガイド　レール　の　　上側　は

取り付け　部分　の　　受け　が　　なくなったのと

レール　側　の　　　取り付け　部分　を

まったく　　異なる　　形状　に

作り変える　　必要　も　　出まして

あれも　　これも　と、　　全部　　作り直しに　　なり

タイヘン　ですね、、、、、　　　ＣＨＯＰ　ＴＯＰ。

前側　の　　ガイド　レール　の　　取付　部分　も

屋根　に　　対して、　　角度　が　合うように

取り付け　部分　を　　延長　して

作り直し　に　　なりまして
　

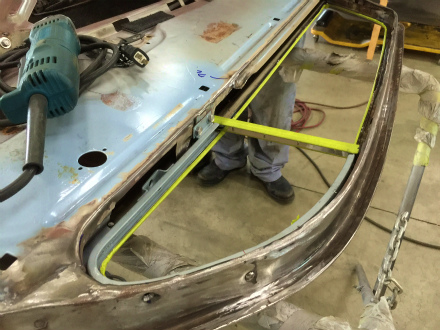

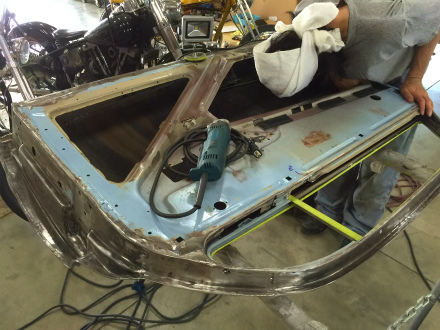

治具　を　　取り付け　して、　　実際　に　　ガラス　を　　

付けたのと　　同じ　　想定　で

レギュレター　を　　動かしながら

動き、　　角度　などを　　検証　しまして

問題　ないことを　　確認　したら、　　

サイド　ガラス　と、　　三角窓　の　　

型紙　を　　作りまして、　　　それを　基　に　　コンパネ　を　　切り出したら　　　

ガラス屋さん　に　　持って　いって、　　

新しい　　ガラス　を　　作ってもらいます
