H野　さん　の、　　１９５１　　ＭＯＲＩＳＳＯＮ　　ＭＥＲＣＵＲＹ、

エアコン　の　　取り付け　を　　進めてまして

ラジエーター　の　　冷却　ファン　を　　　電動　に　　変更　となり
　

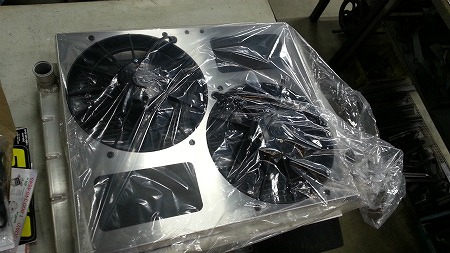

サイズ　が　　一番　　近い　　デュアル　ファン　を　　

アメリカ　から　　取り寄せましたが

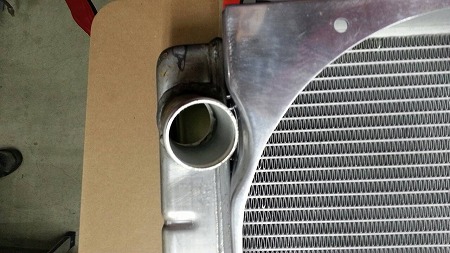

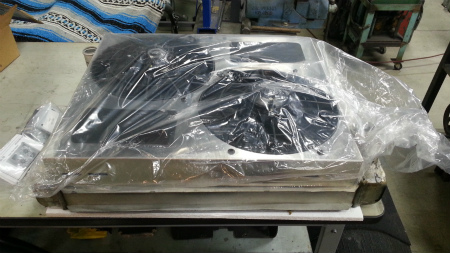

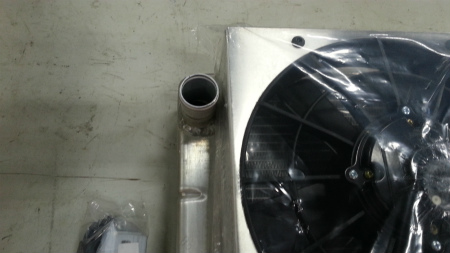

コア　の　　サイズ　と　　ファン　シュラウド　が　　ぴったりなので　　

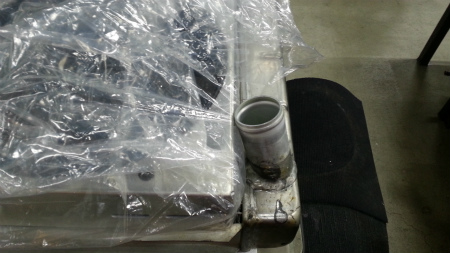

ラジエーター　ホース　の　　ネック　と、　近過ぎて　　当たります。。。。。

普段　は、　　ぴったり　付く　パーツ　を　　取り寄せると　　

「　　珍しく　　合うのを　　見つけてきましたね　」　　と　　褒められますが

今回　だけは　　「　　ぴったり　ですね、　　これじゃ　　使えません　」

と、　　怒られまして、、、、、、

オカモトゴム　並み　に　　ぴたぴた　ですが、　　残念　です。。。。。

ラジエーター　ホース　の　　ネック　と、　ファン　シュラウド　が　　当たる　部分　は、　

一旦　　ラジエーター　の　　ホース　の　　ネック　を　　切断　し、　　

当たらない　角度　に　　向き　を　変えて　

溶接　し直せば　　簡単　に　解決　できるように　　思えましたが

検証　してみると、　　ホース　の　角度　を　　外側　に　　変えると、　　

ホース　が　　コアサポート　に　　当たってしまうので

ラジエーター側　の　加工　では　　　対応　しきれないことが　　判明。

そこで　　シュラウド　を　　２０ｍｍ、　右　に　　寄せられるよう

加工　しないと　　いけなく　なりました
　　
　　　

ファン　シュラウド　から　　　電動　ファン　を　　取り外し、　　

アルミ板　で　　出来ている、　　ファンシュラウド　を　　

鈑金　していく　ことに　なりますが

アルミ板　は　　簡単　に　曲がったり、　　変形　したり　するので

鈑金　作業中　に　　変形　して　しまわないよう

治具　を　　作って、　　ハンマリング。

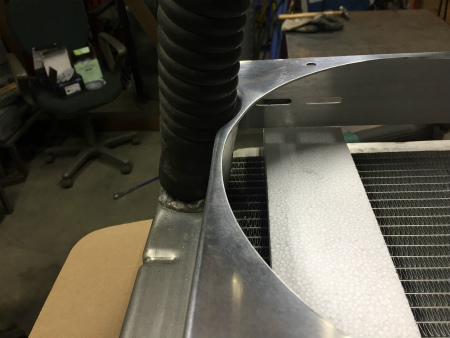

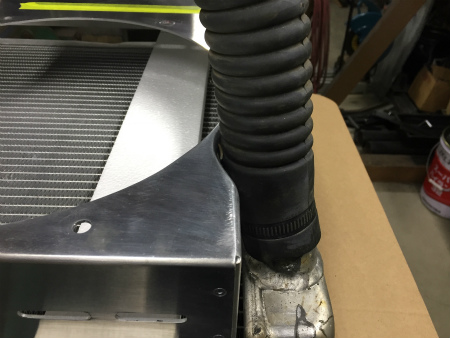

ラジエーター　ホース　を　　取り付けて、　　ホース　と　　

ホース　バンド　の　　ゆとり　が　　出来るよう

ファン　シュラウド　の　　クリアランス　を　　確認　しながら　　

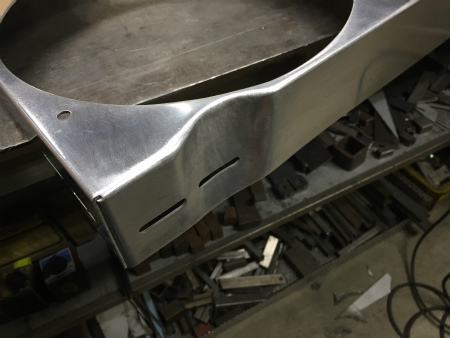

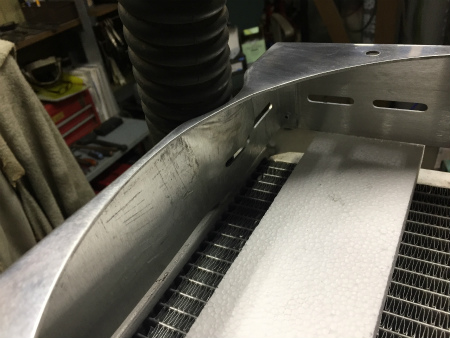

シュラウド　を　　炙って、　　叩きながら　　鈑金　していきまして

電動　ファン　を　　取り付けする　　ホール　の　

サークル　形状　が　　変わって　しまわないよう、　　

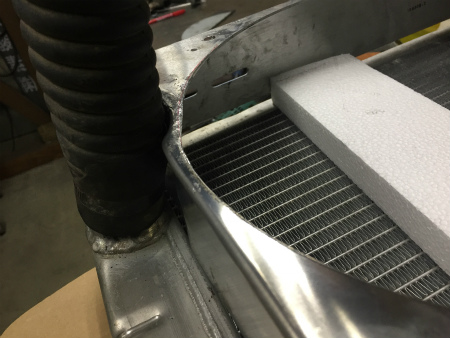

ぎりぎり　まで　　鈑金　を　して、　　ホース　が

シュラウド側　に　　逃げる　部分　を　　確保。

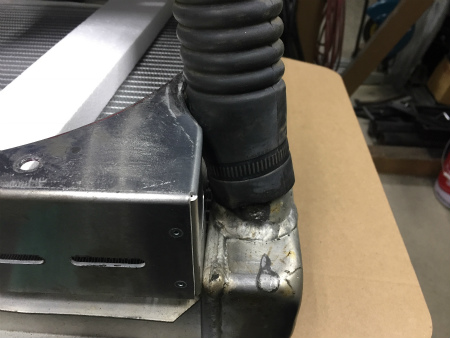

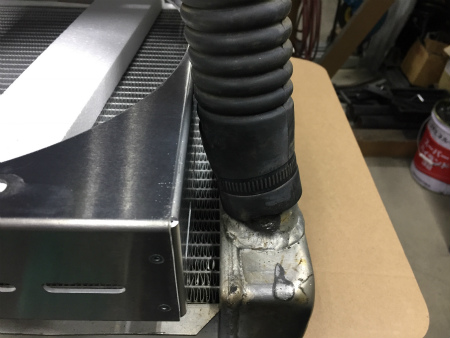

これで　　　コア　ぎりぎり　まで　　シュラウド　を　　寄せても

ホース　が　　　シュラウド　に　　当たらなく　なりまして

ファン　シュラウド　の　　逃げ加工　が　　完了。

これで　　ラジエーター　に　　電動　ファン　を　　取り付け　できるように　　なりました

メカ二カル　ファン　を　　取り払って、　　　電動　ファン　に　　なるので

エンジン　水温、　　エアコン　の　効き　に　　大きく　影響　する

部分　ですので、　　しっかり　　加工　して　　取り付けて　もらいました

ＶＩＶＡ　！　　Ｓ庭　道場　！！！！　　　ＶＩＶＡ！　　Ｈ野　さん　！！！！！
