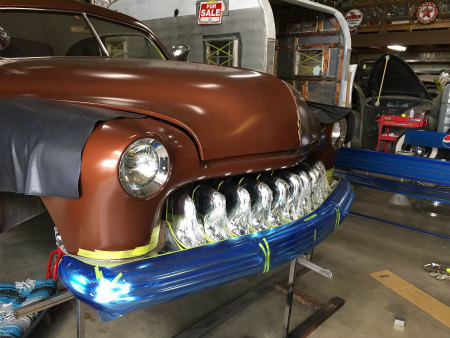

Ｍ本　さん　の　　　１９５１　　モリソン　　マーキュリー、

１９５１　マーキュリー　の　　ボディ　形状　に　合わせ

デソート　グリル　の　　パン　加工　を　　終えまして

続いて、　　１９５１　マーキュリー　　オリジナル　　の

バンパー　を　　取り付け　していきます

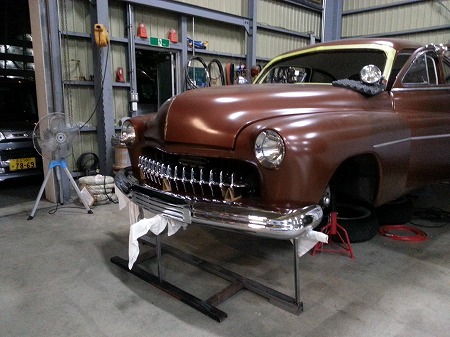

デソート　の　パン　に　　合わせ、　　バンパー　を　置ける

治具　を　　製作　し、　　前後　位置　を　　決めたら

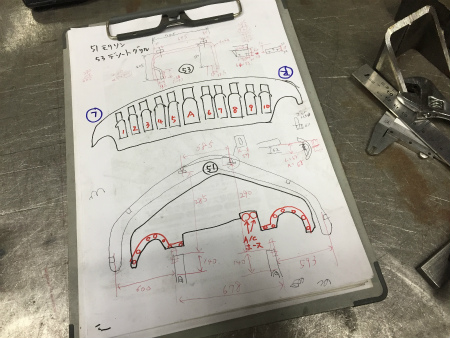

アート　モリソン　の　　フレーム　との　　位置　を

計測　し、　　形状　と　　寸法　を　　決めたら
　　　

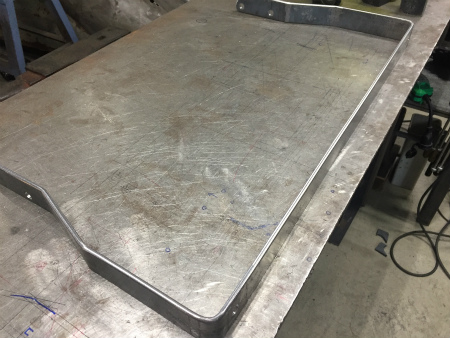

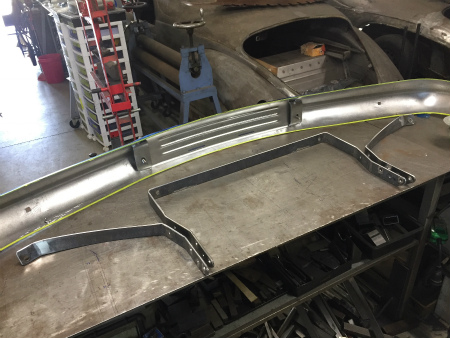

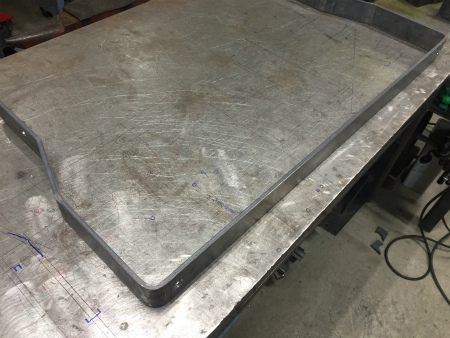

長い　　フラット　バー　を、　　ブラケット　を　　取り付ける　　穴、

モリソン　フレーム　に　　取り付ける　部分　の　幅　に　　

寸法　を　　合わせて　　　曲げて　行きまして

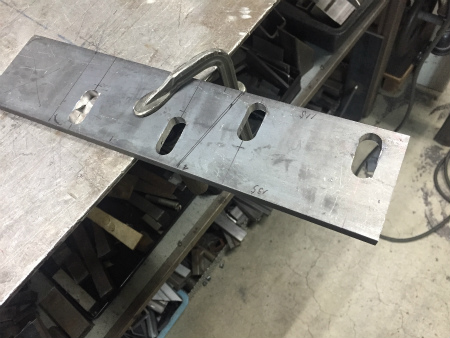

まずは　　センター　部分　の　　ブラケット　を　　製作。

寸法　の　位置　に　　合わせて　　　取り付ける

ボルト　の　　穴　を　　開けたら

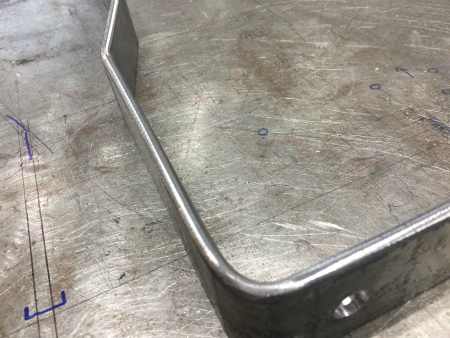

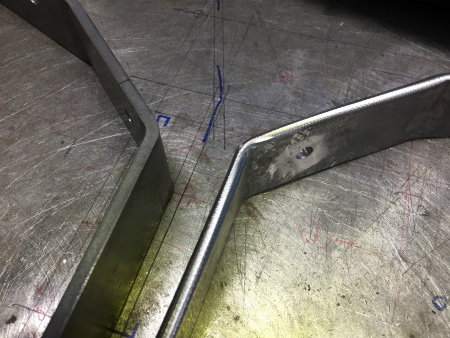

フラット　バー　の　　角　が、　　鋼材　の　まま　　

切りっ放し　に　なっているので

角　を　　落として、　　丸く　　仕上げて　いきまして

見た目　も　　とても　　スムーズ　に　　なりました

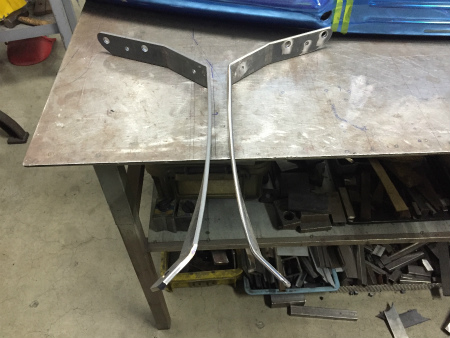

センター　部分　が　　完成　し、　　続いて　

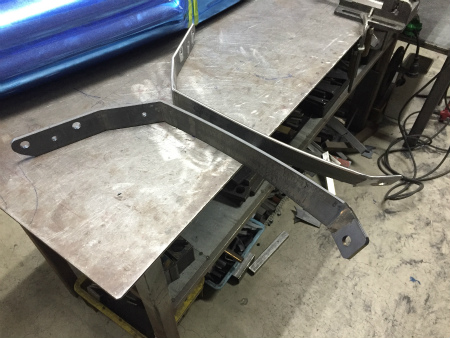

サイド　部分　の　　ブラケット作り　を　　進めまして

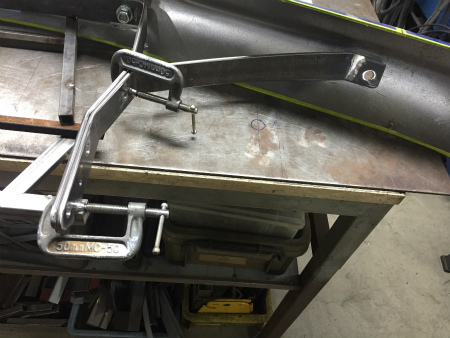

サイド　は　　真っすぐ　では　なく、　　　バンパー側　の

取り付け穴　が　　斜め　に　　　なっているので

複雑　な　　３次元　の　形状　に、　　ピタリ　と　合うよう　

現物　に　　合わせながら　　曲げて　いきますと

ラウンド　した　　　３Ｄ　形状　に　　なりまして

こちらも　　角　を　落として、　　スムーズ　に　　仕上げ。

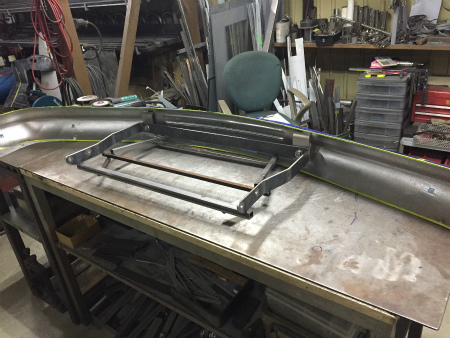

センター、　　サイド　の　　ブラケット　　が　　出来たら

アート　モリソン　フレーム　に　　取り付ける

部分　の　　製作　に　　進みまして

バンパー　が　　フレーム　の　　レール　部分　より　　

低い　位置　に　　来てしまうので

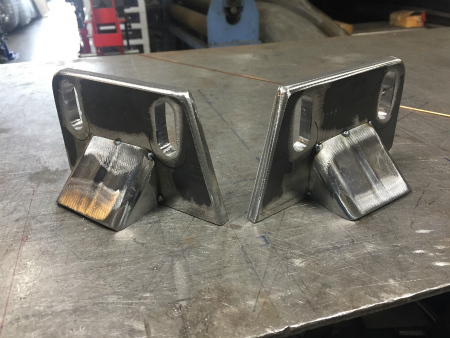

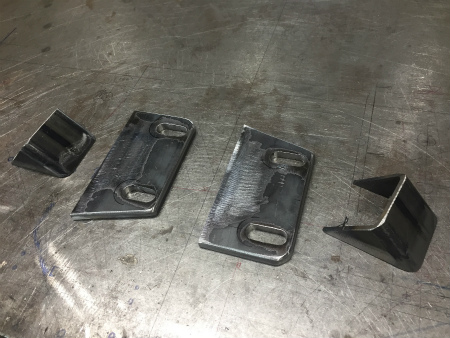

バンパー　を　　下　に　取り付ける　　ブラケット　を　　製作。

フレーム　に　　取り付ける　　ブラケット　は

バンパー　ブラケット　を　　取り付ける　

ボルト穴　を　　長穴　に　　作ってあるので

バンパー　の　　取り付ける　　高さ　を　　　製作後　も、　　

１　インチ　　変更　することを　　可能　に　　しました。

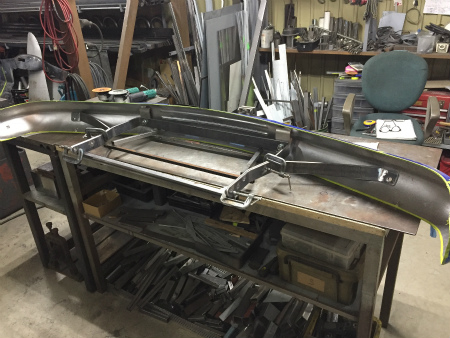

バンパー　ブラケット　の　　製作　を　　終えたら

一旦　　フレーム　に　　取り付けしまして

デソート　グリル　を　　取り付けると、　　パン　には

１１個　の　　ティース　の　　重み　が　　加わり

重み　で　　下　に　垂れようと　　するので

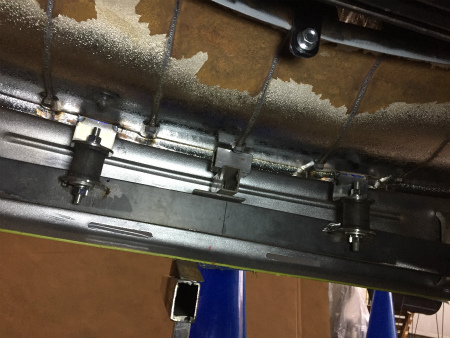

バンパー　ブラケット　は、　　パン　の　　重み　も

支えられる　　サポート　も　　兼ねられるよう

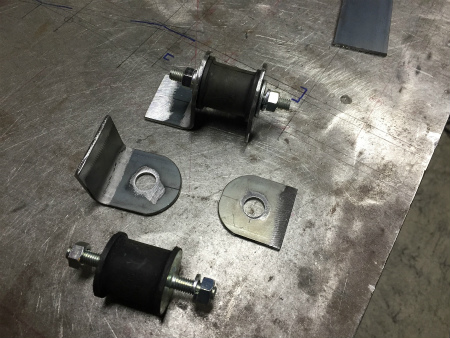

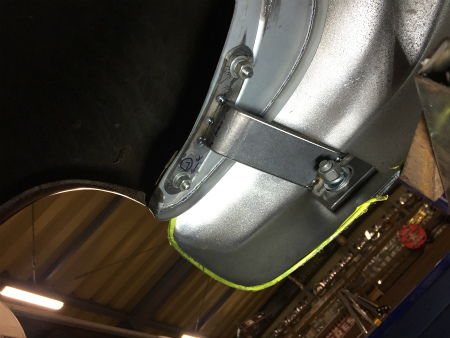

防振　ゴム　を　　取り付けできる、　　マウント　タブ　を　作って

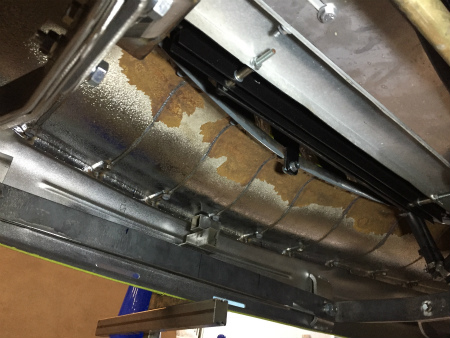

パン　と　　バンパー　　ブラケット　で　　接続。

バンパー　ブラケット　を　　　最初　に　　設計　する　　段階　から、　　

Ｓ庭　師範　は　　　この　機能　を　持たせないと

走行中　に　　デソート　の　パン　が　　重み　で

バタついたり、　　割れる　恐れ　を　　想定　していたので

防振ゴム　の　　設置　場所　を　　設けるのを　　見込んで

バンパー　ブラケット　の　　形状　を　　　

この字型　に　して、　　設計　していた　ようです　　

パン　の　　防振　マウント　の　　取り付け　も　終えたら

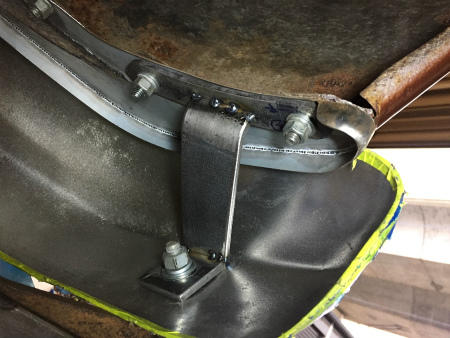

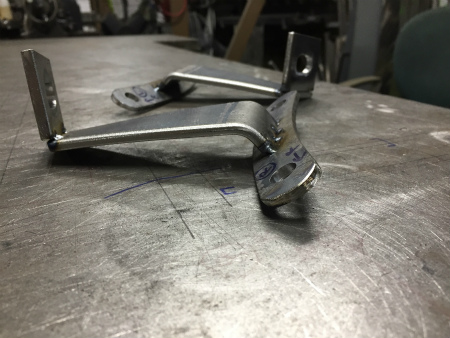

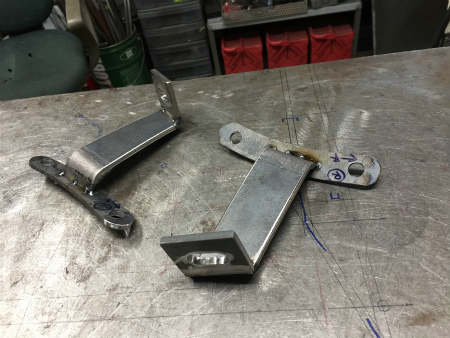

最後　に　　バンパー　の　　端　と、　　フェンダー　を

固定　する　　ブラケット　を　　製作　へ

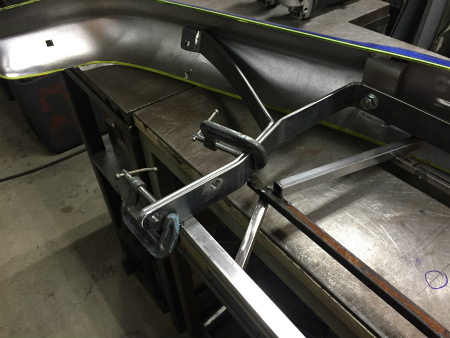

こちらも　　複雑　な　　３次元　の　形状　に　なるので

切った　　鋼材　を、　　現物　と　　合わせながら

角度　も　　　ピタリ　と　合うよう　 　仮組み　していきまして

カタチ　が　　決まったら、　　写真　を　　取り忘れましたが、、、、、

現車　から　　外し、　　　本溶接　して　　完成。

次　は　バンパー　ガード　の　　製作　に　　進みます　　

ＶＩＶＡ　！　　Ｓ庭　道場、　　ＶＩＶA　！　　Ｍ本　さん　！！！！！！
