Ｋ下さん　の、　５３　ＣＨＥＶＹ

ボディ　補強中

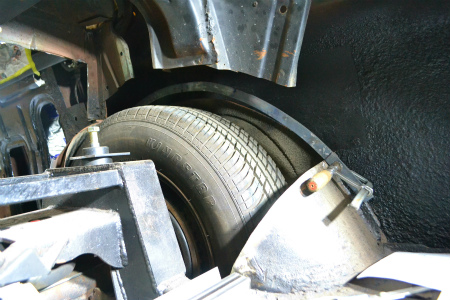

切り刻まれた　　インナー　フェンダー、　　

どうやって　　再生　して　いくんでしょうか、、、、、、

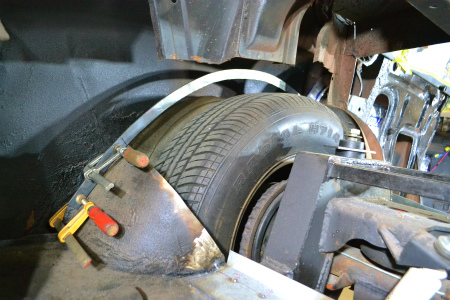

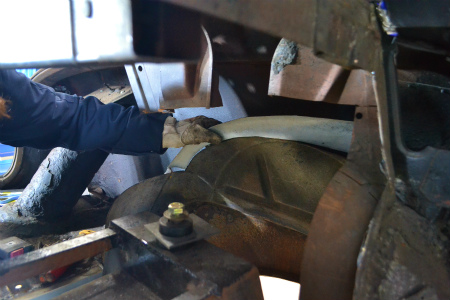

まずは　　冶具　を　　作りまして、　　

ガス　で　　温めた　　フラット　バー　を

冶具　を　　使って　　曲げて　いきます

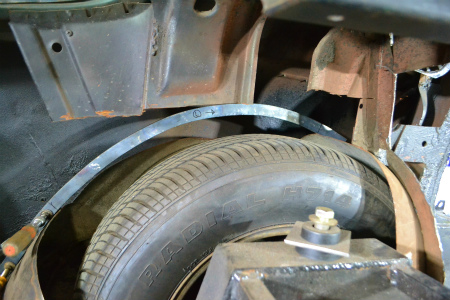

インナー　フェンダー　の　　アーチ　に　

合わせて　　曲げて　いきまして

本来　インナー　フェンダー　は、　　半球状　に　　

プレス　成型　した　　鉄板　を　　突き合わせて　　

球体　に　なるよう、　溶接　して　ありまして
　

球体　の　　鉄板　だけでは　　強度　が　たりず
　

２枚　を　　張り合わせた　部分　の

耳　が　あってこそ、　　強度　が　　出ます

まずは　　インナー　フェンダー　の　　

耳　部分　を　　先　に　　作り　　

内側　と、　外側　の　　つき合わせて　あった

ライン　を　　再生　し、　基準点　を　　作りまして

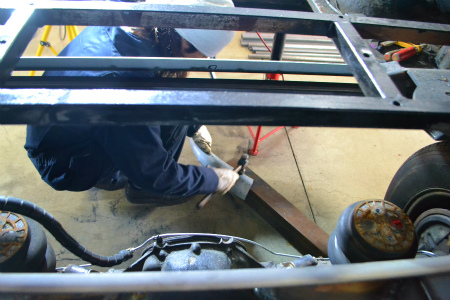

次は、　　型紙　を　　とって、　　鉄板　を　　切り出したら

ハンマー　で　　叩いて　　成型　して　いきます

１枚　の　　平ら　な　　鉄板　が

叩いて　　球状　に　　成型　されて　いきまして

ある程度、　成型　したら　　あてがって　　確認、

また　　叩いたら、　あてがって　　確認　と　　繰り返し、　　

ぴったり　　合う　カタチ　に　　なったら

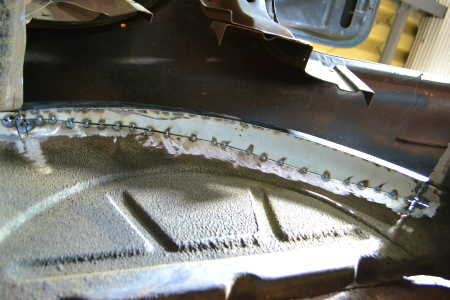

点付け　溶接　して　いきます

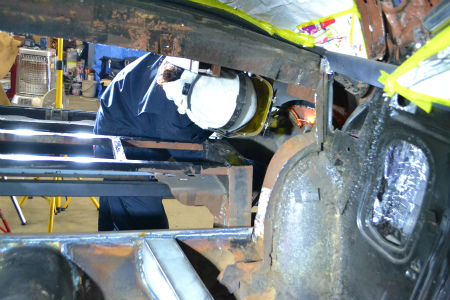

インナー　フェンダー　の　　外側　部分　なので

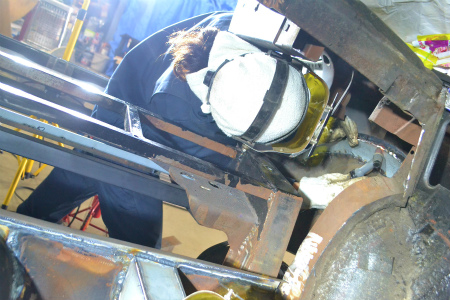

トランク　の　狭い　ところ　に　　カラダ　を　　ねじ込んで

奥の　奥の、、、、、　　狭い　ところを、　溶接　していきます

ツライ　　姿勢　で、　　キビシイ　作業　ですが

しっかり　　溶接　して　いきまして

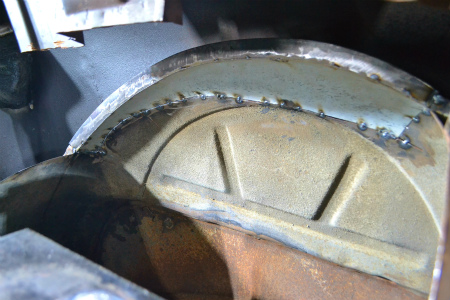

まずは、　点付け　で　　組み進めますが

全て　を　　再生　して、　　構造　に　　問題　が　ないことを　

確認　したら、　　最終的　には　　再び　　この　姿勢　で

全周　溶接　に　　進みます。。。。。。

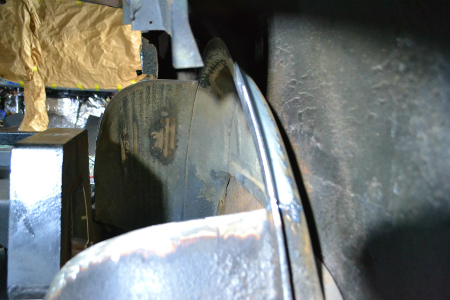

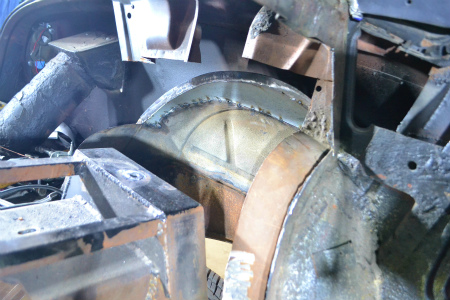

まずは　　インナー　フェンダー　の

中心　の　　耳　部分　から

外側　部分　が　　再生　されまして

この　超　３D　な、　　球面　が

平ら　な　　１枚　の　　鉄板　を

ハンマー　１つ　で　叩いて　　

成型　されて　いくのは、　　まさに　驚き　ですが

切りっ放し　で、　　何も　無い　　インナー　フェンダー　から

どうやって　　型紙　を　　とるのか、、、、、　と、　

最終的　に　　超　３D　に　　成型　される　ものを

こんな　に　　ぴったり　と　　あうように　　

型紙　を　　作って　いけるのかも、　　まったく、　不思議　です。。。。。

まずは、　外側　が　　再生　されましたが、　　そこまでを　　見ただけ　でも

なんだか　この先　も、　　予想　を　　はるかに　　上回る

仕上がり　が　　期待　できそうで、　とても　　楽しみ　に　　なってきました

ＶＩＶＡ　！　　Ｓ庭　道場　＆　Ｋ下さん　！！！！！！！！！！
