Ｋ下さん　の、　５３　ＣＨＥＶＹ

ボディ　の　補強　作業中

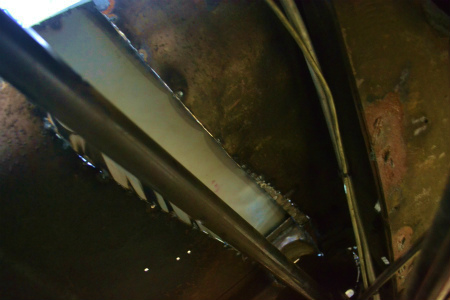

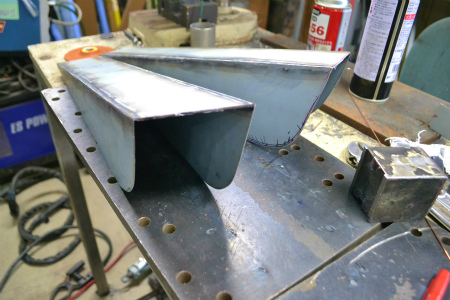

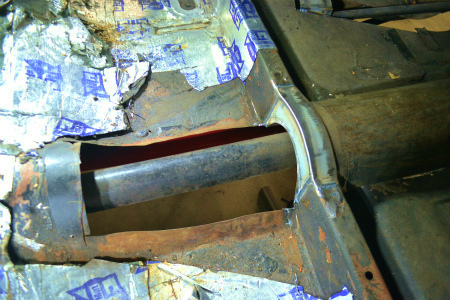

まずは　　切られた、　　フロア　の　　　ブレス　を

ノッチ　した　　形状　で　　　作りまして

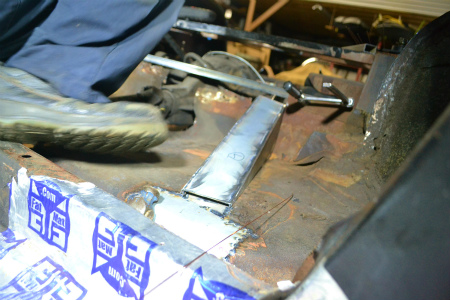

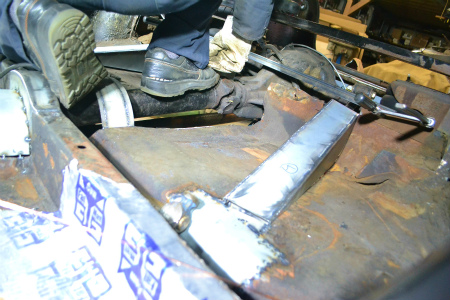

切りっぱなし　の　　ブレス　位置　に、　　　しっかり　　溶接　して

本来　の　　ブレス　を　　　強度　ともに　　　再生。

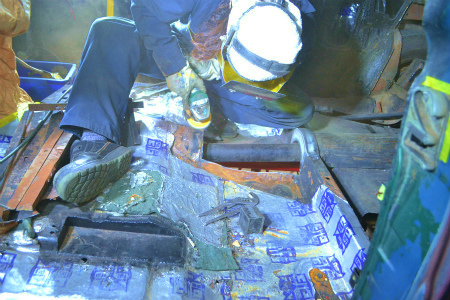

それから、　　ようやく　　フロア　の　　製作　に　　進みます

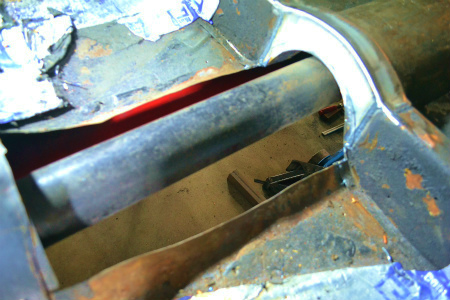

切開　して、　　薄い　　ブリキ　の　板　を　　ビス止め　で

カバー　してあった、　　センター　トンネル　は

切ってある、　面　も　　直線　ではなく

よろよろ　　曲がりながら　　切られてまして、、、、、

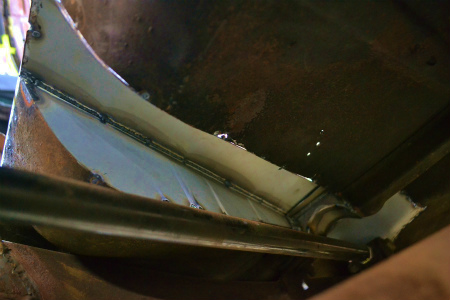

トンネル状　に　　カバー　を　　作って、

しっかり　　溶接　して　　強度　を　　出して　いきます。

まずは、　ぴったり　　はめ込む　　カバー　を　　作るのに、　　

型紙　を　　とって、　　鉄板　を　　切りだして　　行きますが

切られた　面　の　通り、　　わざわざ　　よろよろ　に

鉄板　を　　切り出しまして、、、、、

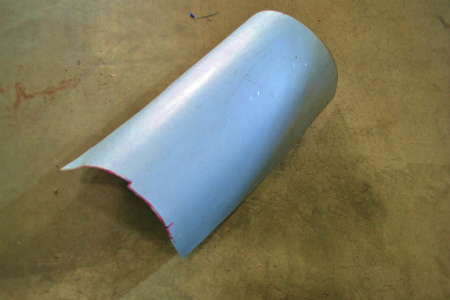

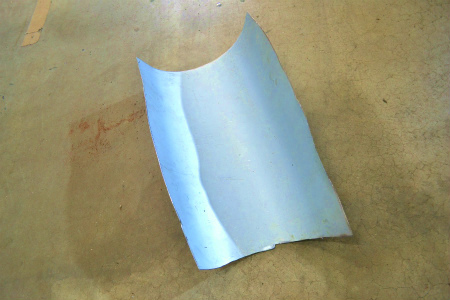

トンネル状　に　　曲げて　いきます

ちゃんと、　直線　で　　切ってて　　くれてれば　

ピタッと　　直線　で　　切って、　カバー　も　　作り易いですが

よろ　よろ　に　　切りだすのは、　　型紙　を　　とる　時　から　　面倒　でして、、、

「　どうして、　　こうなって　　しまうんですかね。　」

と、　真っ直ぐ　切れる　　Ｓ庭　師範　は　　そう　言いますが
　　

簡単　そうで、　　とても　難しい　　”　真っ直ぐ　　切る　”　は

やったことが　ある　人なら　　御存じ　の　　通り　　で

僕　も　　とても　　苦手　ですので、　　よく　解ります

よろよろ　の　　切断面　を、　一旦　　直線　に　　切り直して

それに　　合せて、　　直線　で　　切りだした方が　　楽な　気も　しますが

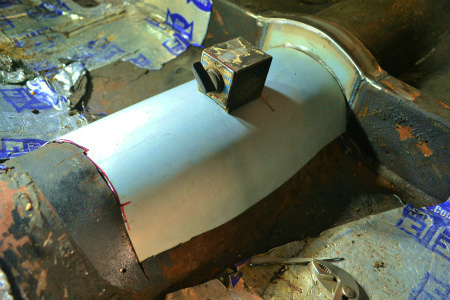

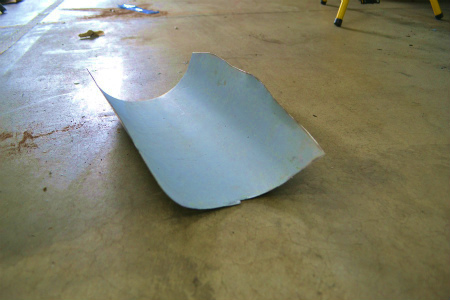

よろよろ　に　　合せて　　切りだして、　曲げた　　カバー　を　　合わせてみると

ご覧の通り、　　ぴったり　　でして、、、、、

これを　　切り出すのが、　　　どれほど　　難しいか　。。。。　は　　　　

誰が　　見ても、　　お察し　の　　通り　　と　　思います

あえて、　　よろよろ　で　　カバー　を　　　作ったのは

Ｓ庭　師範　の、　”　サービス　精神　”　　と、　　いうことで

僕も　見習って、　サービス　精神　旺盛　に　　頼まれなくても

キレイ　に　　ビシッと、　直線　で　　切ってほしい　ところを

よろよろ　に　　切ってあげようと　　思います

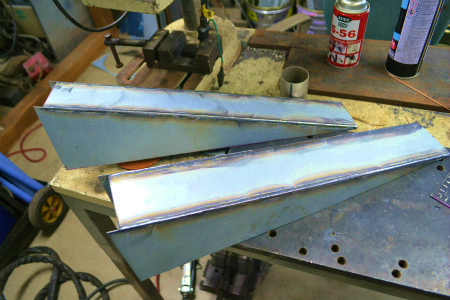

続いて、　４　リンク　の　　アッパー　アーム　を　　避ける　為

切りっ放し　に　　なっていた、　　フロア　に　　

カバー　を　　作って　いきます

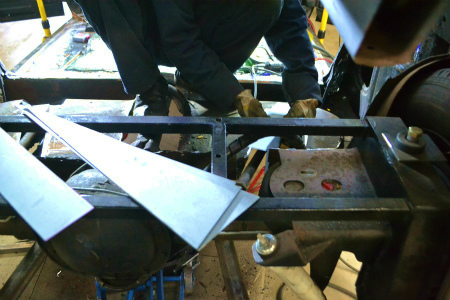

こちらも　　採寸　したら、　　型紙　を　　作って

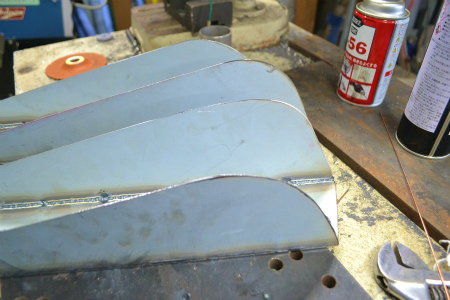

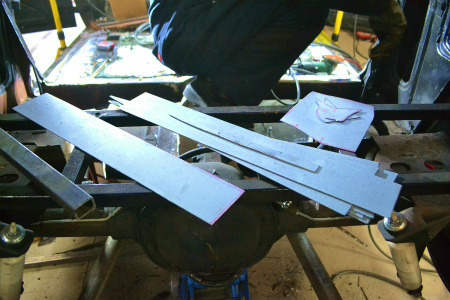

鉄板　を　　３面分　　切り出しまして、

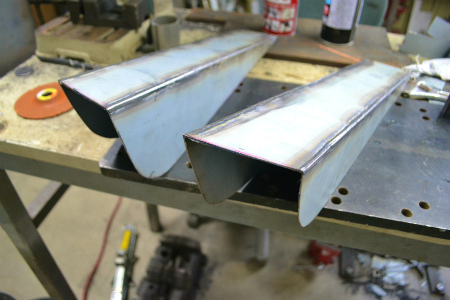

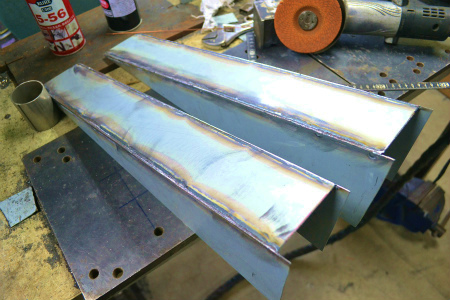

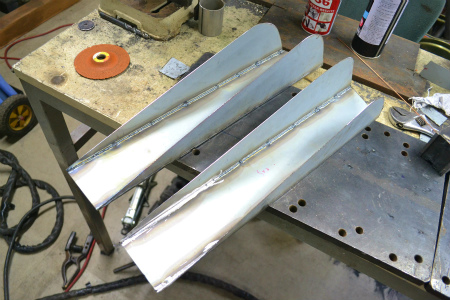

立体的　に　　溶接　して、　カバー　を　　作りまして

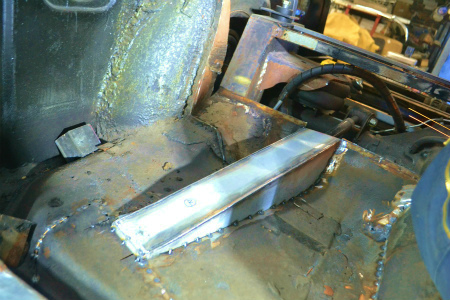

アッパー　アーム　部分　の　　フロア　が　　完成

これを　　事前　に　　溶接　しておいた

ブレス　に　　載せて、　　はめこみまして

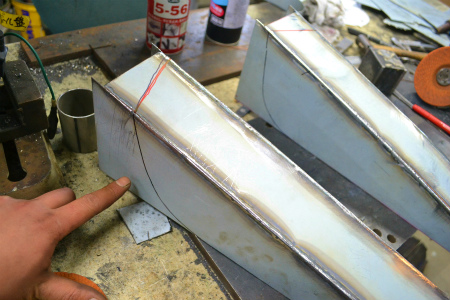

切りっ放し　に　なっている、　切断面　に　　合せて　　

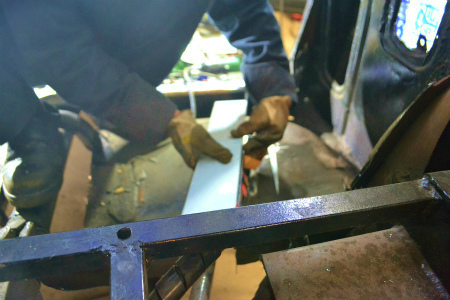

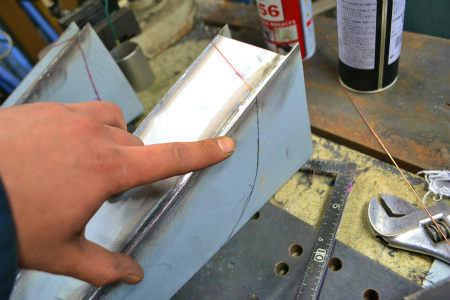

余分　な　　部分　を　　けがき　を　　入れて

再び、　外しまして

けがき　に　　合せて　　　切り落とします

まずは、　点　で　　仮　溶接　　しまして

問題　ないのを　　確認　したら、　

後程、　　全周　溶接　していきます

フロア　　形状　の　　都合上、　　

新しく　作った　ブレス　を　　

溶接　する　際に、　

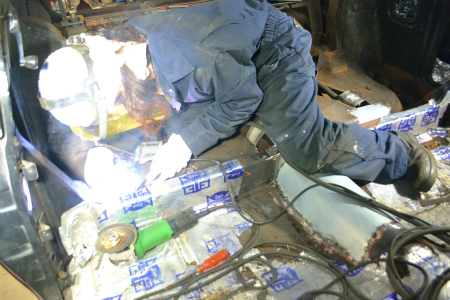

前側　が、　　溶接機　の　　トーチ　が　　

入る　スペース　が　　無いので

一旦、　前側　の　　フロア　を　　　大きく　　切開　しまして

溶接　トーチ　を　　ふれる　　スペース　を　　作ってから

しっかり　　溶接。。。。。　　

溶接　が　　終わったら　　また　　切開　した、　

フロア　は　　溶接　して　　戻し　

と、　手間暇　　惜しまず　　　しっかり　　再生　して　いきまして　

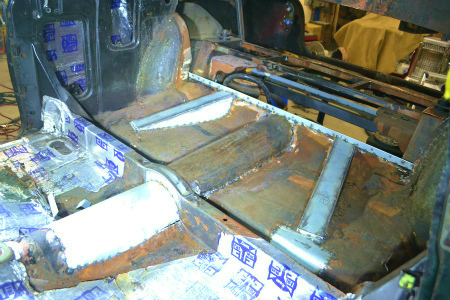

ひな壇　より、　前　の　　フロア　と　　ブレス　が

再生　されて　きました

想像　以上　に　　しっかり　　作り込まれて　いるので

この先、　どうなっていくのか　　楽しみです

ＶＩＶＡ　！　　Ｓ庭　道場　＆　Ｋ下さん　！！！！！！！！！！
