S原さんの １９５４　SUBURBAN

これまでの、オリジナルフレームを

カマロクリップ化して、Ｃノッチ加工

エアサスを組んであるシャシーから、

ロードスターショップで作ってもらった

スラムドシャシーに変更となりまして

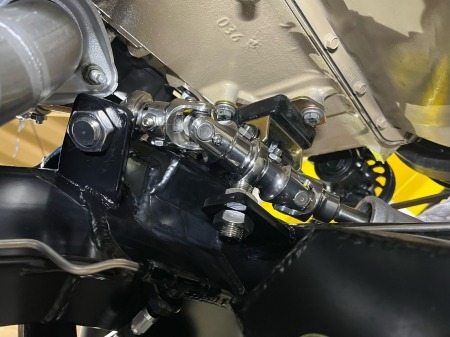

ラックアンドピ二オンのギアボックスと

ステアリングコラムを接続する

ステアリングシャフトは、使用するエンジンが　

LSエンジンで設計して作っていましたが

これまでのSBC350エンジンを継続して

使用することになったので

エキマニの位置や形状の関係上

ステアリングシャフトを通すルートが

極端に限られてしまいまして

シャフトを取り回すスペースを少しでも

確保するため、これまでのヘダースは　

フレーム側に大きくせりだす形状なので

エンジンとフレームのスペースに納まらず

厚みが少ない構造のエキマニに変更しつつ

排気ポートが集合するハンガー部分がセンターだと

エンジンマウントやシャフトと干渉するので

集合部分が後ろ側にあるモノを使用

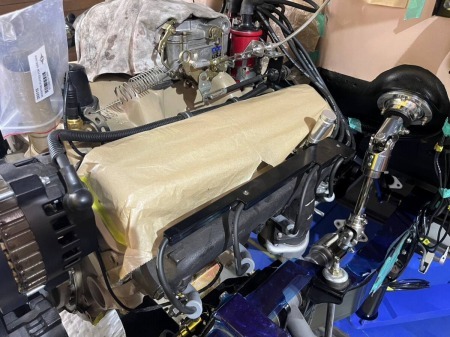

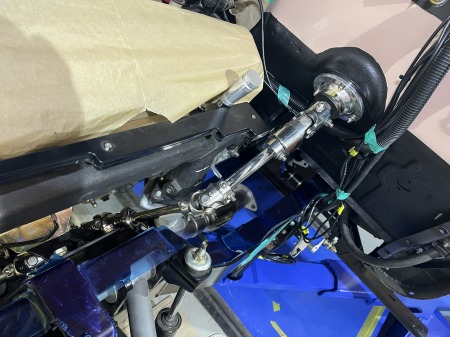

それでもシャフトを通す部分が狭いので　

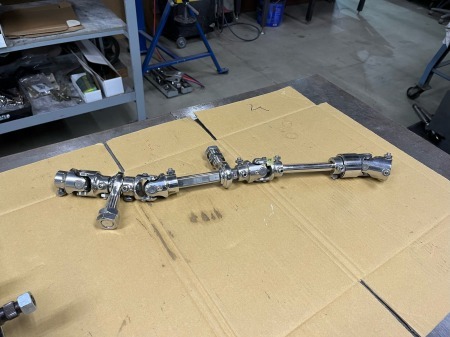

途中に間接を増やして、障害物を逃げつつ

ステアリングを切った時に、ごりごり感や

引っ掛かりが出る、ぎりぎりのところで

ステアリングシャフトを通していきまして

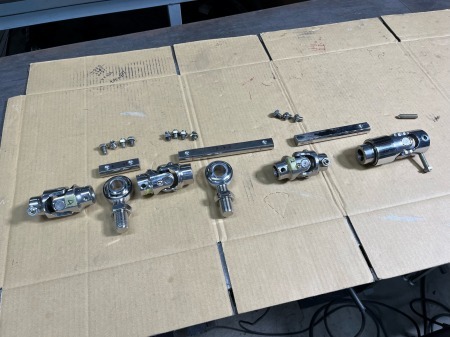

シャフトどうしを繋ぐ、Uジョイントは

曲げられる角度に限界が決まっていて

限界を超えると、ステアリング操作時に

引っ掛かったり、ごりごりするので

そうならない角度に組むシャフトの長さも

キモで１ｍｍずれるとダメになるので、

設定した長さがぴったりに組めて

組んだ後もずれないよう

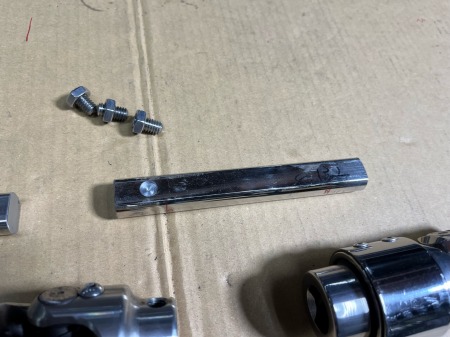

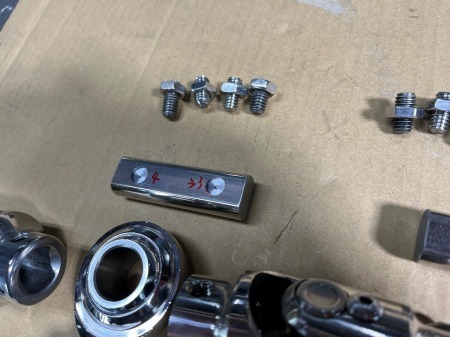

シャフトの抜け止めのネジ部分に

穴の芯をぴったり狙えるように

ガイドも設けられました

VIVA!　S原さん！　VIVA!　S庭道場！
