S原さんの １９５４　SUBURBAN

これまでの、オリジナルフレームを

カマロクリップ化して、Ｃノッチ加工

エアサスを組んであるシャシーから、

ロードスターショップで作ってもらった

スラムドシャシーに変更となりまして

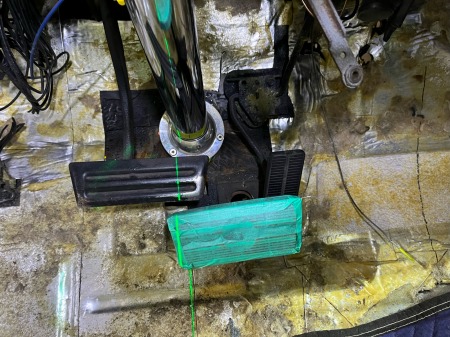

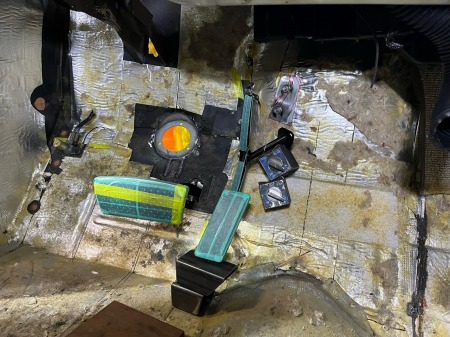

これまでアクセルとブレーキのペダルが

本来の位置より左側に

ステアリングコラムが右に寄っており

ペダル類の取付位置がおかしな事に

なっていたのを直していきまして

ステアリングコラム、ブレーキの作業を終えて

アクセルペダルの設定に進みます

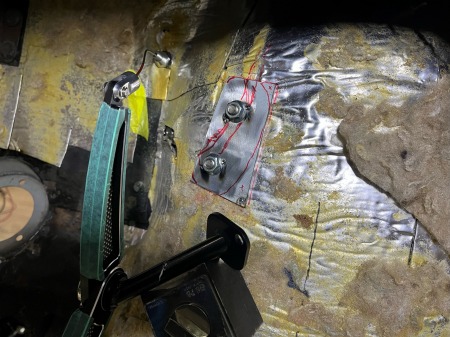

これまでアクセルペダルは何かの

純正ペダルをファイヤーウォールに

ボルト止めされており、位置が左に寄ってる

だけでなく、ペダルがだいぶ奥にあって

本当はもっと手前にあって欲しいところ

また、アクセルペダルの位置に合わせて

アクセルケーブルもファイヤーウォールに

穴を開けて通してありまして

右に寄せて新しい穴を開けて付けても

奥過ぎて、踏み易い位置に来ないので

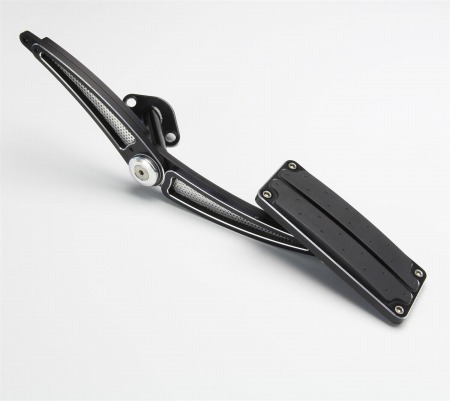

取り付ける奥行を調整できるペダルに変更し

ファイヤーウォールにボルト止めしてあった

穴や、アクセルケーブルを通してあった穴は

位置を変更すると、穴が残ってしまいます

それらの穴を埋めて、ファイヤーウォールを

塗装し直さなくていいように

これまでペダルを取り付けしていた穴と

アクセルケーブルを通していた穴は

そのまま使って、新しいペダルを

取り付けできるように設計して

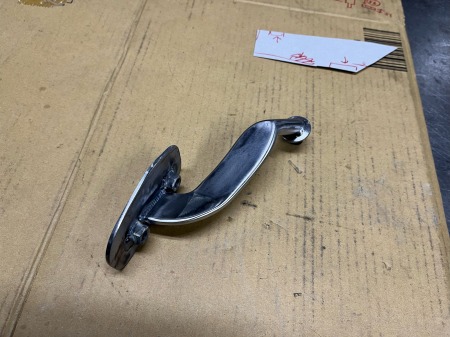

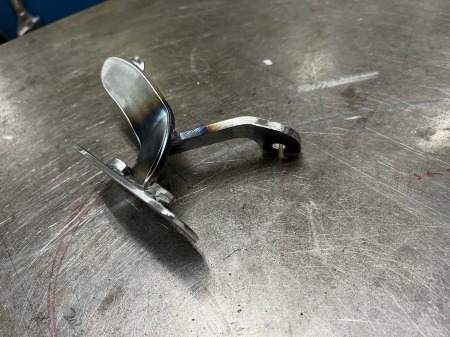

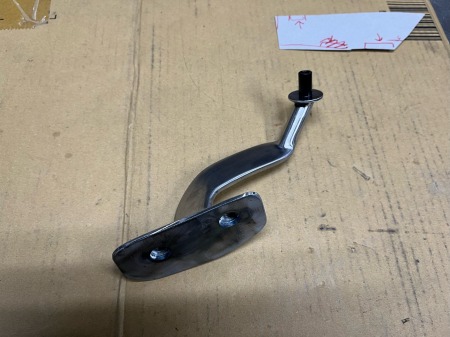

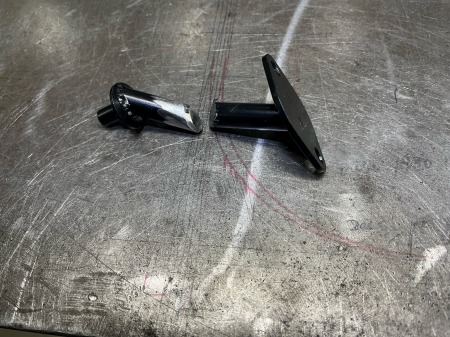

新しいペダルのマウントブラケットを

カスタムしていきまして

元々のボルト穴を使って取り付けできて

踏み易い位置で、ブレーキペダルとも

踏み替えしやすい位置にくるよう

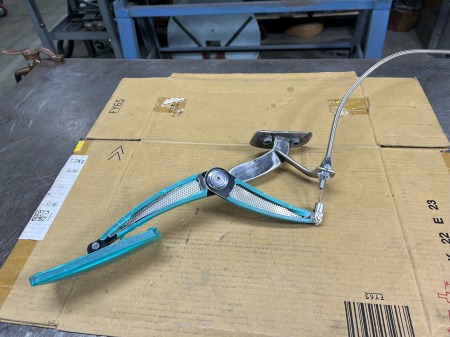

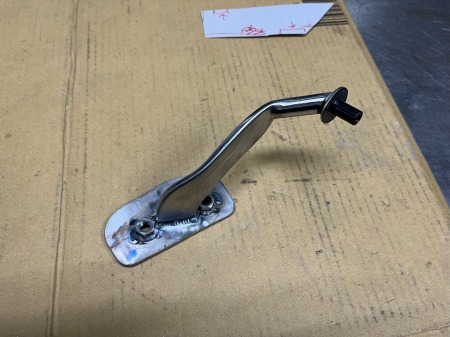

ブラケット部分を加工したら、そこに

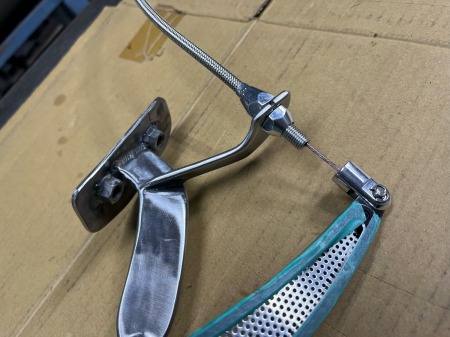

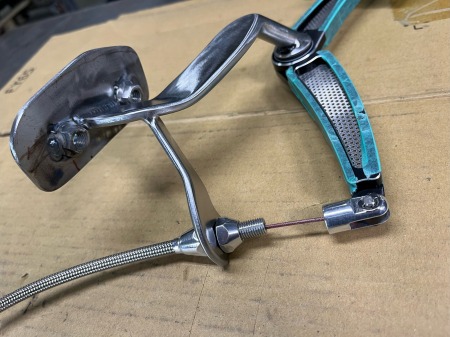

アクセルケーブルのガイドチューブを

固定できるブラケットも追加

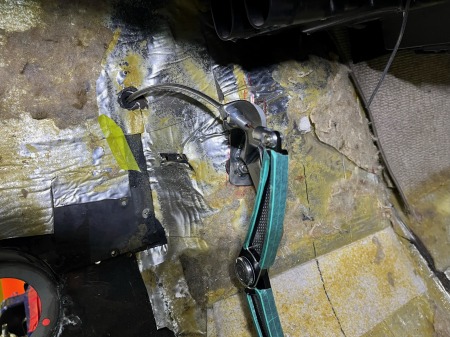

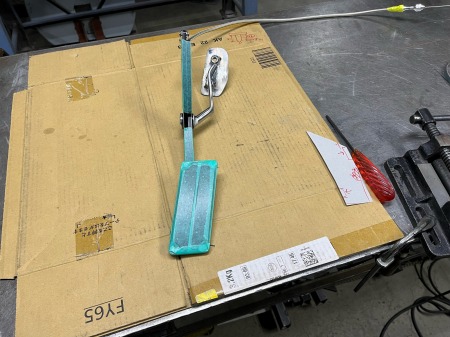

アクセルペダルは、これまでよりも　

右側に移動するので、ファイヤーウォールの

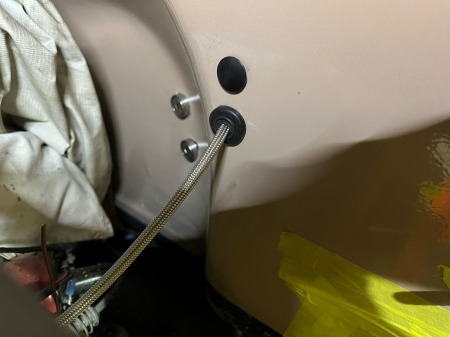

アクセルケーブルが通る穴から遠くなりますが

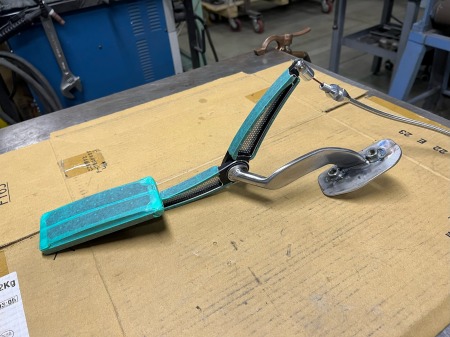

リンケージと違い、ケーブルコントロールなので

ファイヤーウォールを通す位置まで

ケーブルを曲がて取り回しても

スムーズに動く範囲で作ったので

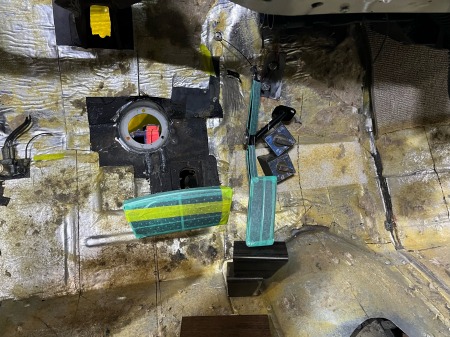

アクセルペダル、アクセルケーブルともに

右側にオフセットさせても

踏み易い位置で、スムーズに動きつつ

それぞれ、これまでの穴を使って

取り付けできるようになりました
