５６ ＢＥＬ ＡＩＲ、 ホーシング に ４ リンク の
ブラケット を 本 溶接。

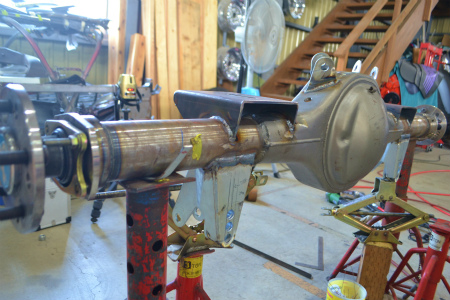

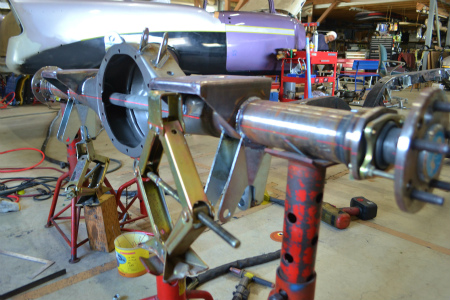

仮付け した、 トライアングル ４ リンク の ブラケット と
エア バック の ロワー ブラケット を ＲＹＵ君 が
本 溶接 して まして
溶接 の 熱 で ホーシング が 歪みづらいよう

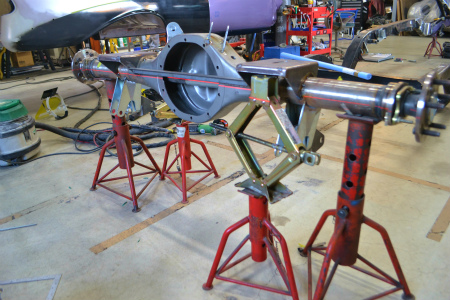

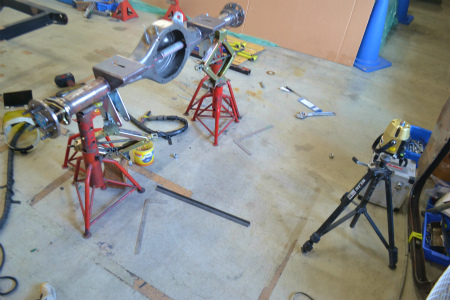

まずは、 アクスル シャフト を 組み付けまして

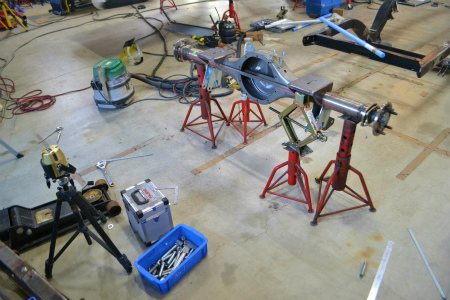

ジャッキ スタンド に 乗せたら
水平 の レベル を 出して いきます
地面 が 完全 な 水平 では ないので
まずは 地面 の 水平 出し を しましたら
新品 ホーシング を 使用 しますが
新品 の 時点 で 歪み が ないか

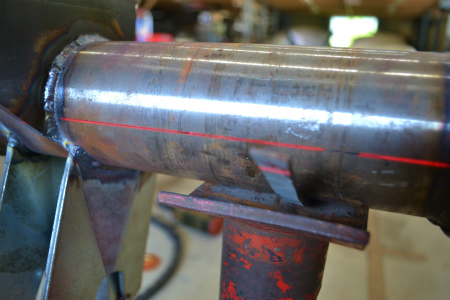

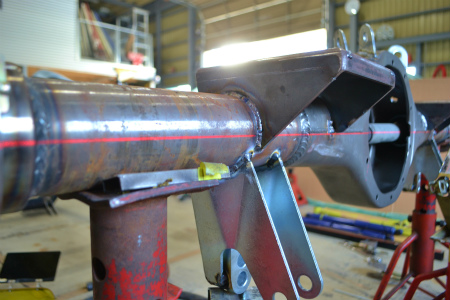

レーザー レベル を 飛ばして
１ミリ 単位 で 計測 しまして
溶接後 に 再測定 した 際 に
歪みが 出ていないか 解るよう
基準点 を 設けまして

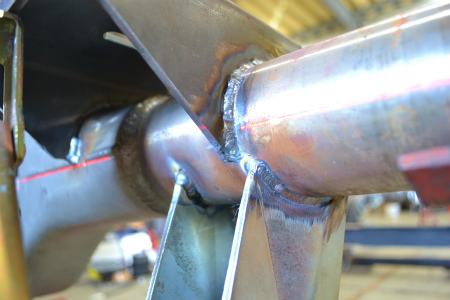

熱害 で、 歪み が 出ずらい ように
本 溶接 していきます。
本溶接 が 終えたら

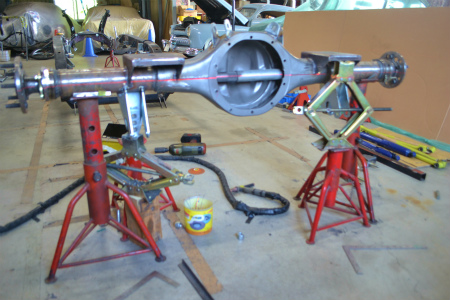

再度、 レーザー を 飛ばして 測定 しまして
ホーシング に 歪み が 出ていないか
基準点 が ずれて いないか、 よく 確認 していきます。
歪み、 曲がり も、 ゼロ に 収めまして

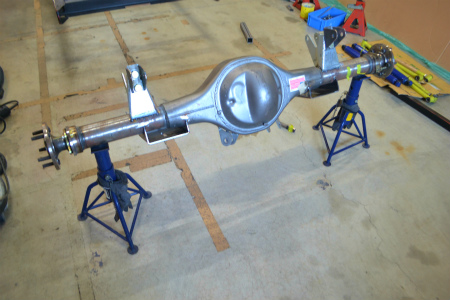

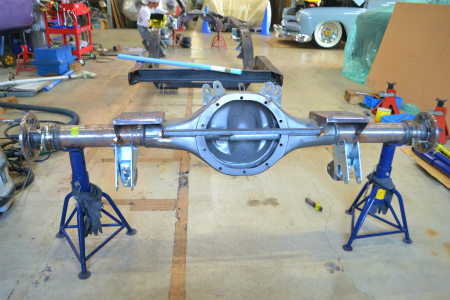

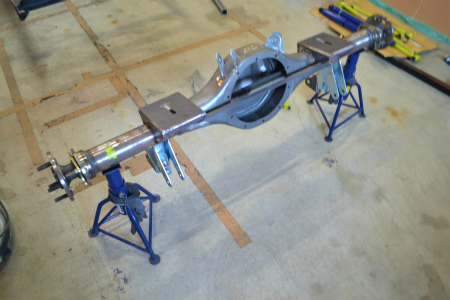

超 ストレート の、 ４ リンク 用
ナロー ホーシング が 完成。

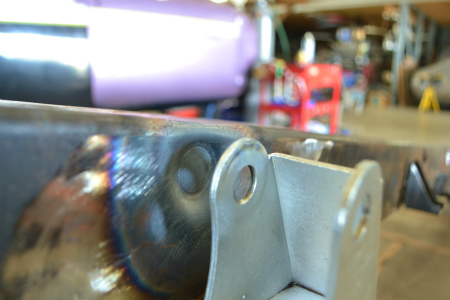

続いて、 ４ リンク の ブラケット に

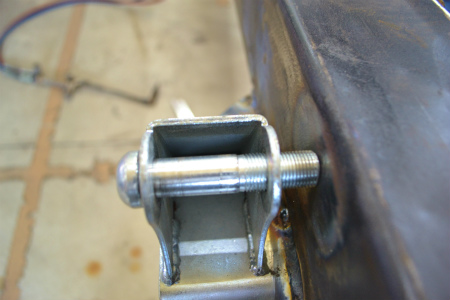

ロッド を 組む 際 に、 ボルト ＆ ナット を
使用して、 ロッド を 固定 しますが
ブラケット の 形状 の 都合上
フレーム と、 ブラケット の
隙間が 狭いので

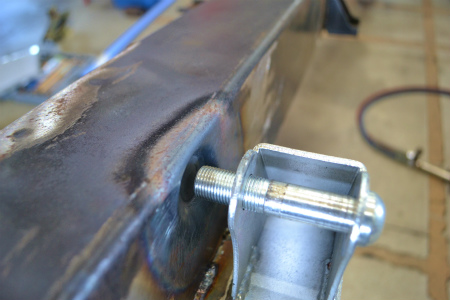

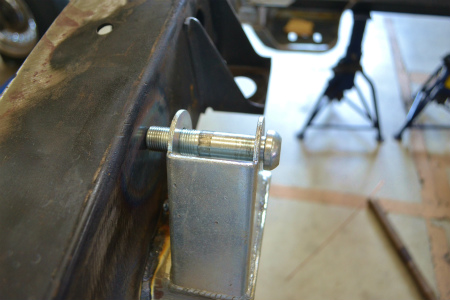

ボルト が フレーム に 突き当たって しまいます
ボルト を 短い もの に 変更 すると
ナット の かかり が 浅くなるので
Ｇ スポット を １発 で 探り当てるので
カウパー氏 が ” 神 ” と 崇める
漏田くん の 人指し 指 で
「 ぽちっ ！ 」 と、 一突き しましたら

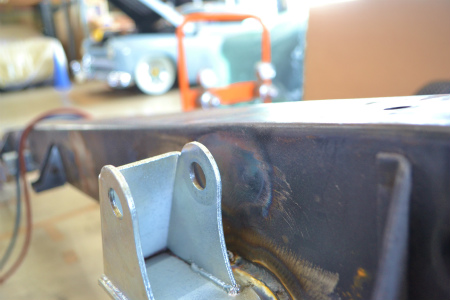

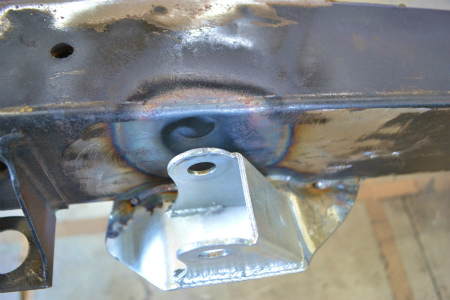

フレーム が ” ぺこん ” と 凹みまして

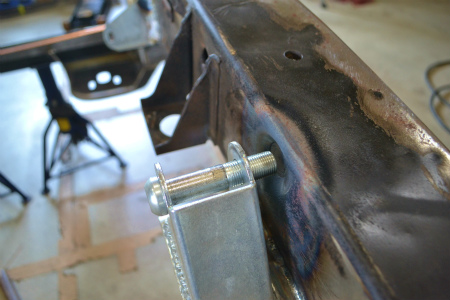

うまく ボルト ＆ ナット を かわす 形状 に なりました。。。。。
その後、 勢いに 乗って、 神 の 指 で ＴＳＵ－君 の
あなる も 一突き して みましたら
既 に ” 底付き ” してるようで、 凹みませんで
逆 に つき指 したので、 急いで 吉原 病院 に 向かいます。。。。
その間 にも、 Ｓ庭 道場 では、 エア バック 用 に
フロント フレーム を 加工 に 進んで いまして
フレーム ワーク も、 あと 一息。 楽しみです
ＶＩＶＡ ！ Ｓ庭 道場 ！！！！！！
