Ｔ江　さん　の　　５６　　ＢＥＬ　ＡＩＲ　ＣＯＮＶ、

プロジェクト　進めて　おりまして

ファイヤー　ウォール　の　　中段　まで　　作業　が　　完了　し

いよいよ、　　下段　セクション　に　　進みまして

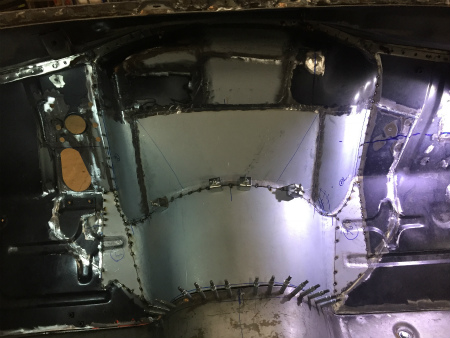

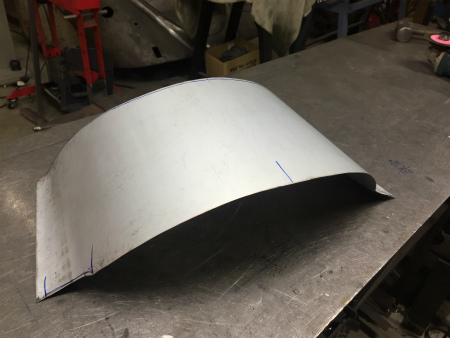

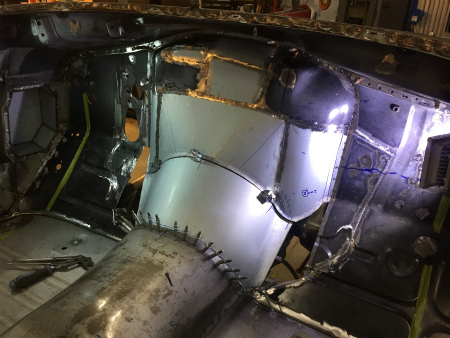

中央　部分　と、　　ミッション　カバー　の　　前側　から、　　

ベルハウジング　部分　への　　立ち上がり　部分　を　　整形　し

ここも　　ラウンド　してて、　　不均等　な　放射状　という

超　難儀　な　　　３Ｄ　形状　に　　鈑金。。。。。。

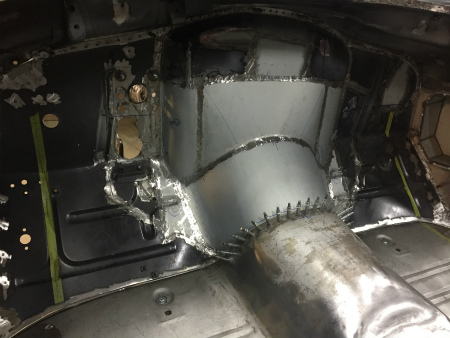

中段　の　パネル　と、　　接合しろ　の　部分　で　　固定　し

ファイヤー　ウォール　との　　左右　部分　は

エンジン　に　干渉　する　部分　ではないので

膨らませる　　パネル　ではなく、　　平面　に　なるので

難儀　な　　鈑金　が　なくて　　一安心　と　思いきや、、、、、

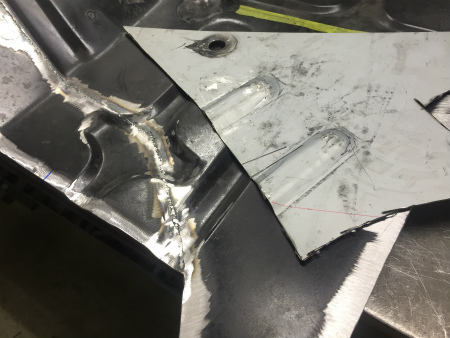

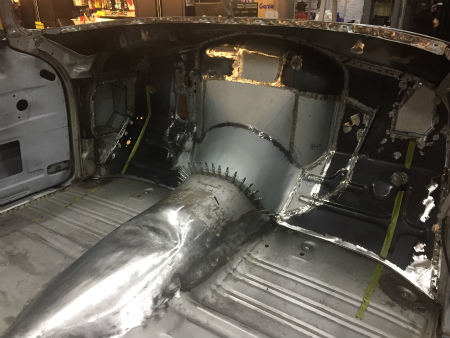

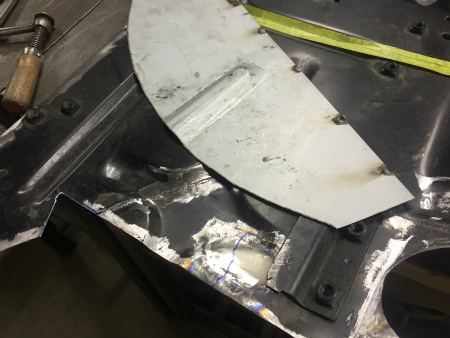

フロア　パネル　には　　凹凸　の　　リブ　が　入っていて

強度　を　　出している　　構造　で

ちょうど　　リブ　の　上　の　部分　で　　切ってあるので

継ぎ足す　　パネル　だけ　　平ら　だと　　

リブ　が　　突然　　中段　されてるように　なって

カーペット　を　敷いたら　　　まったく　見えなく　なりますが

やっぱり　　見た目　と　　気分　が　悪いですし

強度　も　無くて、　　ペコペコ　して　しまわないよう

切られていた　リブ　の　続き　も、　　あたかも　　

こうだったかの　ように　　再現　しまして

ブレーキ　ブースター　は、　　アンダー　フロア　に

移設　するように　　作っていたのも

ファイヤー　ウォール　マウント　に　戻して

埋めていた　　穴　も　　再生。

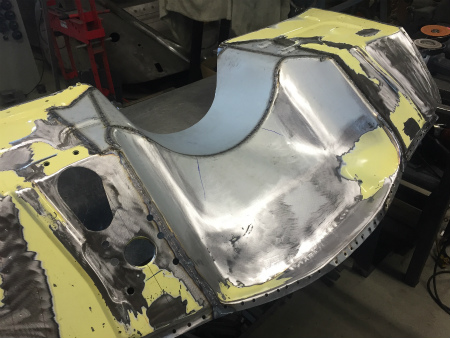

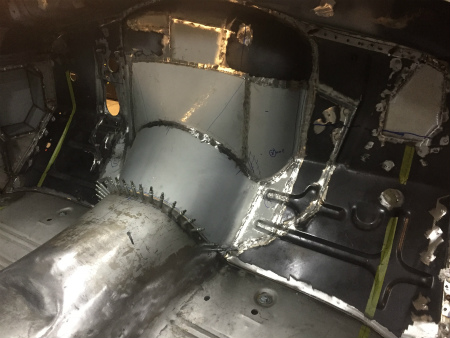

これで　　下段　の　セクション　も　　パネル　が　完成　し

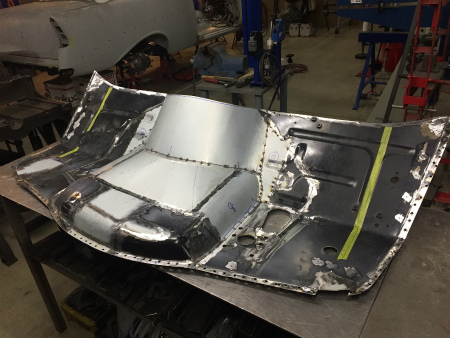

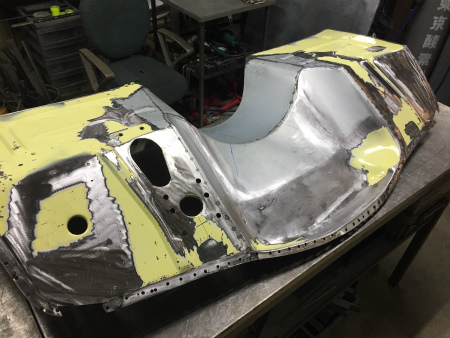

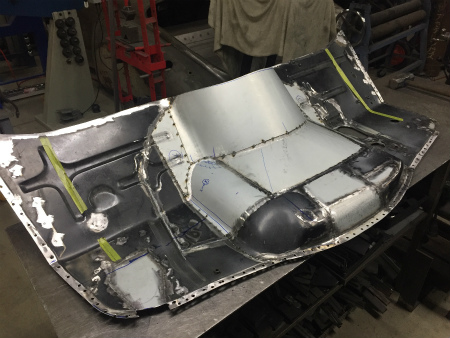

点付け　したら　　車体　から　　ファイヤー　ウォール　を

丸ごと　　外して、　　作業台　の　上　へ　　移動

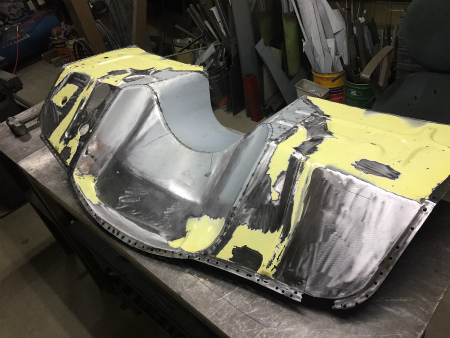

こうして　形　に　なってくると、　　Ｔ江　さん　の

５６　ＣＯＮＶ　の　　ファイヤー　ウォール　が

どんな　　形状　になるのか　　見えて　きまして

平らに　　鉄板　を　貼っていく　　スムージング　は

作るのあ　　作業的　も　　簡単　ですし

見た目　も　　すっきり　　していますが

オリジナル　の　　ファイヤー　ウォール　が　ある　上　に

化粧　パネル　として　　貼るなら　　強度　は　　大丈夫　ですが

ファイヤー　ウォール　を　　ゼロ　から　　作っていく　となると

平らな　　ファイヤー　ウォール　に　作って　しまうと

強度　不足　に　　陥りますし、　　

平ら　な　パネル　で　作って、　　端　で　　角どうし　で　

板　を　つき合わせて　　　溶接　すると、　　一番　力　が　

掛かる　部分　に　　溶接　ビート　が　来るので、　　

溶接　の　熱　で　硬化した　　鉄　は　　割れてきますので

なるべく　　丸い　部分　を　多く　作るのが　　最善。

角　は　硬いので、　　一見すると　　丸い　ボール　より

四角い　箱　の　ほうが　　　強いように　思えますが

角　が　あると　　そこに　　力　が　　集中　しますが

丸だと　　力　が　掛かっても　　　逃がすので、　　

ガス　ボンベ　や　　高圧　タンク、　　ロケット　も

中　や　外から　　かなり　　力　が　掛かるものは

みんな　　丸いのは　　強度　を　出すため　でして

構造物　の　強度、　応力　の　計算、　　力学　を

きちんと　　踏まえて　　　モノ作り　していくと

どう　作れば　いいのか、　　どう　作るべきなのか

おのずと　構造　が　　見えてきます

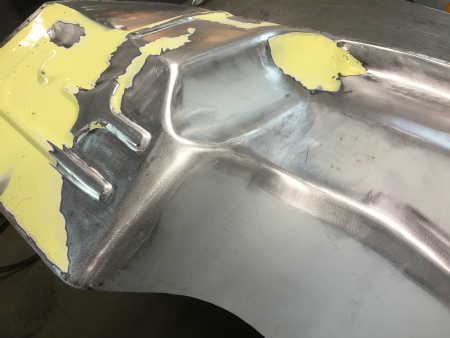

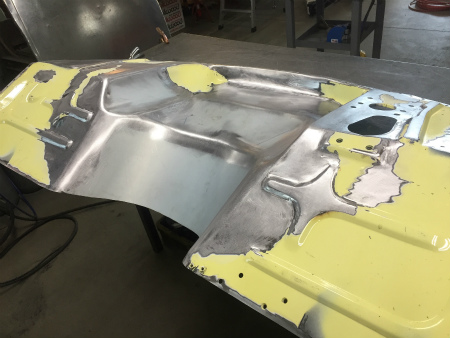

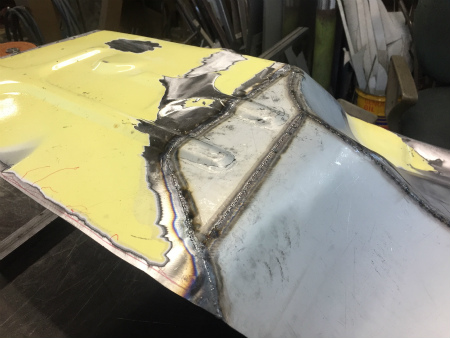

各　パネル　の　　本溶接　を　　終えたら

溶接　の　熱　で　　ひずんだ　分　を

ハンマリング　で　　修正　して　いきまして

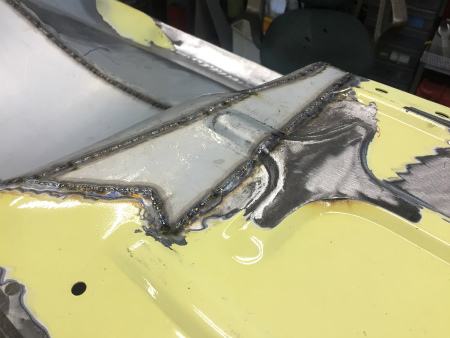

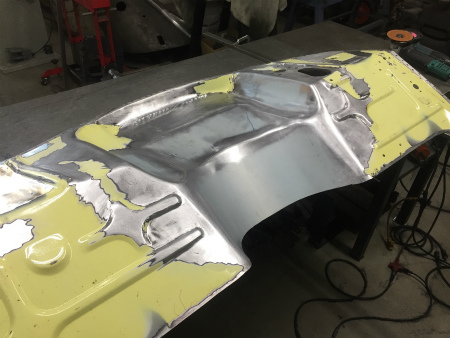

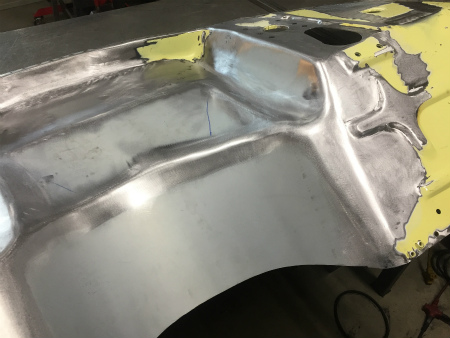

溶接跡　も　　綺麗　に　　仕上げたら

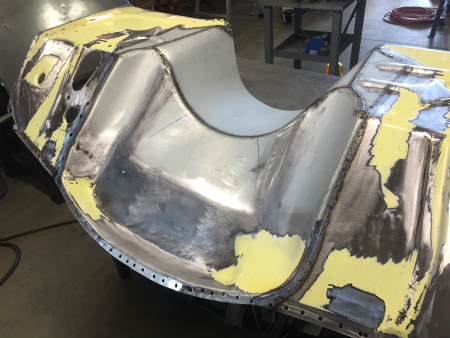

カスタム　ファイヤー　ウォール　が　　完成

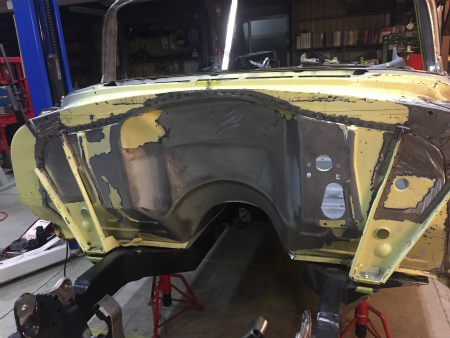

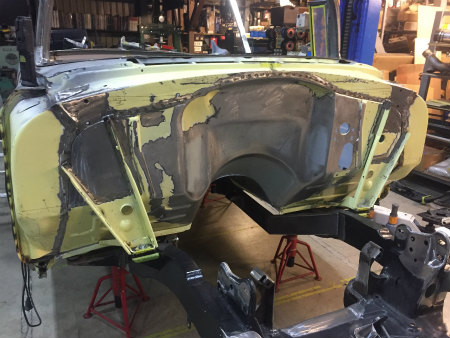

クルマ　に　組み戻して、　　　建付けを　　チェック　し

完成　した　　ファイヤー　ウォール　に　は

あたかも　　プレス　整形　で　　作られた　　

オリジナル　と　　見間違える　　完成度。

完璧　な　型どり、　　　計算　と　　設計　で　　強度　も

見た目　も　兼ね備えた　　ファイヤー　ウォール　で

超難儀　な　　メタルワーク　で　　フル　スクラッチ　したとは

言わないと　　誰も　　絶対　気付かない　作りこそ

匠　の　仕事　の　　証　ですね

ＶＩＶＡ　！　　Ｓ庭　道場　　ＶＩＶＡ　！　　Ｔ江　さん　！！！！！！
