Ｔ江　さん　の　５６　ＢＥＬ　ＡＩＲ　ＣＯＮＶ、

プロジェクト　進めて　おりまして

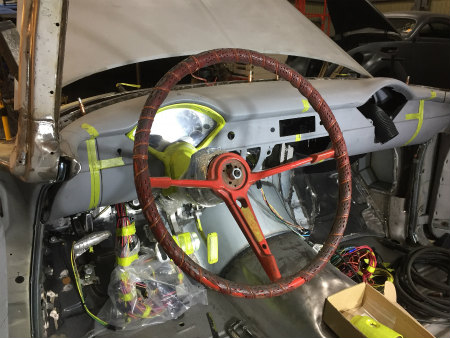

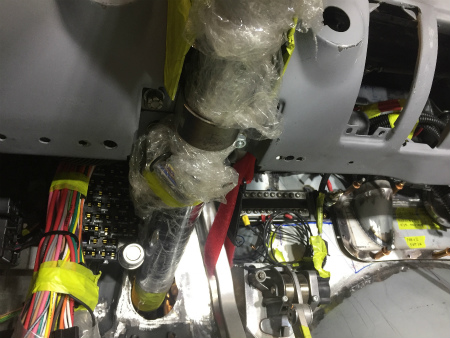

ステアリング　コラム　も　　取り付けされ

ハンドル　も　仮組み　されて

いよいよ、　　形　に　なってきまして

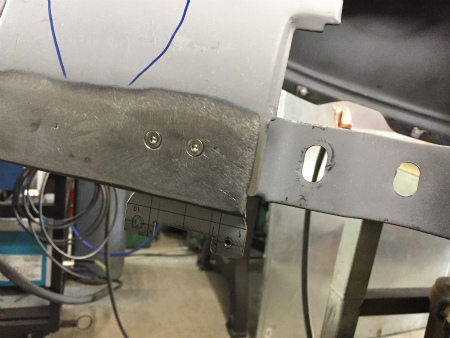

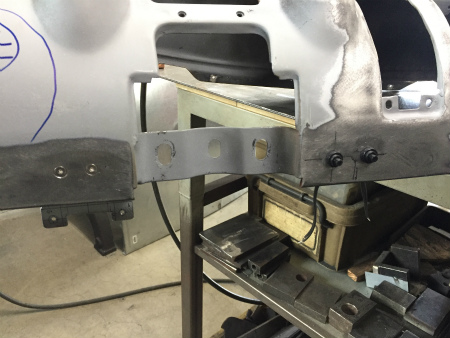

チルト式　ステアリング　コラム　に　合わせ　

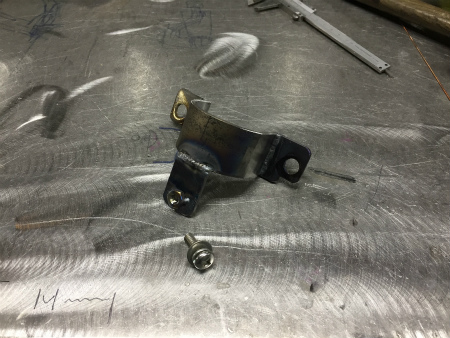

フラット　バー　を　　曲げて作った　　ブラケット　に

計測　した　長さ　に　　鉄板　を　切り出して　　

ブラケット　に　溶接　して、　タブ　を　製作

そこに　　穴　を　あけて、　ナット　を　　溶接　して　　

取り付けましたら

ゲージ　から　　一連　で　続いている　デザイン　の

ダッシュ　トリム　の　　ステアリング　コラム　の　

下側　に　付く　トリム　の　

取り付け　ボルト受け　に　なりまして

チリ　も　　建付け　も、　　ぴったり　です

ダッシュ側　の　コラム　マウント　ブラケット　が　　完成　し、　

一旦　　ダッシュ　を　取り外して　　分解　

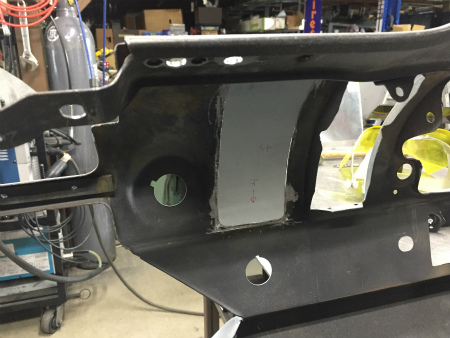

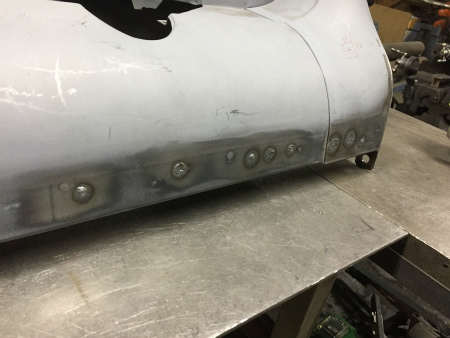

ダッシュ　の　下側　に　空いている、　

色々　な　穴　は　　穴　を　溶接　で　　

埋めて　　スムージング　しまして

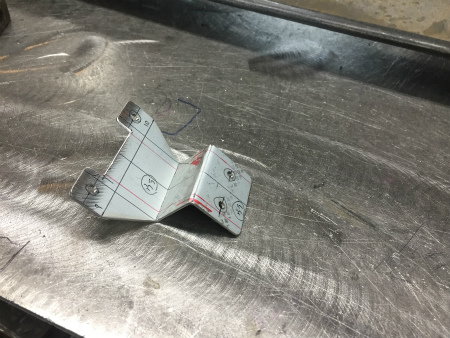

検証　した　数値　を　基　に　　

型紙　を　作って、　　鉄板　を　

切り出して　　穴　を　あけたら、　

　
角度　を　合わせて　まげて

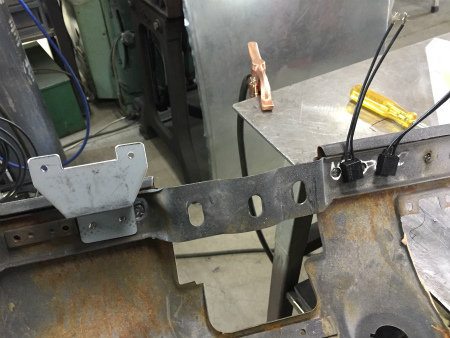

コンバー　スイッチ　マウント　を　　製作。

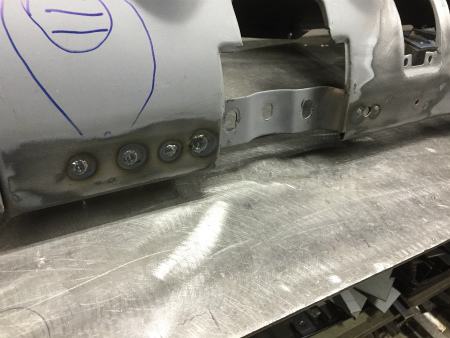

製作　した　　スイッチ　マウント用　と　　

もう　２つ、　ダッシュ　下　に　穴　を　開けたら

小さな　スイッチ　を　　取り付けまして

ダコタ　デジタル　の　ゲージ　に　使う　　スイッチ　ですね

スムージング　した　　ダッシュ　下　に

取り付けないと　いけない　スイッチ　の

位置　が　決まりましたら

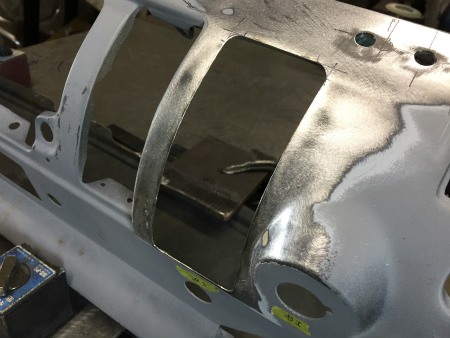

ヒーター　を　コントロール　する　

レバー　が　付いていた　部分　の

周辺　の　塗装　を　剥がしまして

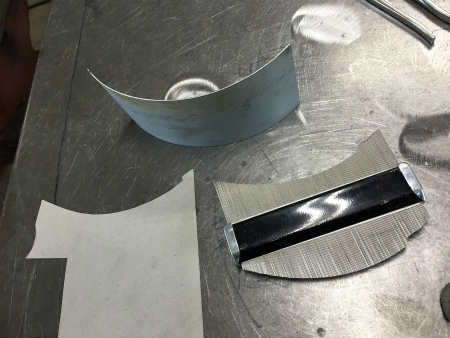

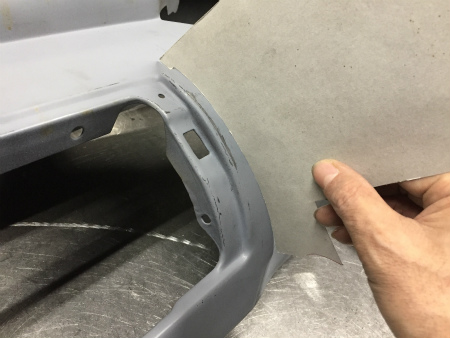

カーブ　している　　曲面　を　　型どり　する

道具　を　使って　　転写　しまして

型紙　に　合わせて　　鉄板　を　切り出したら

型どり　した　　工具　に　あてがいながら

曲げ具合　を　　調整　していきまして

工具　と　　ぴたりと　合うように　曲げたら、　　

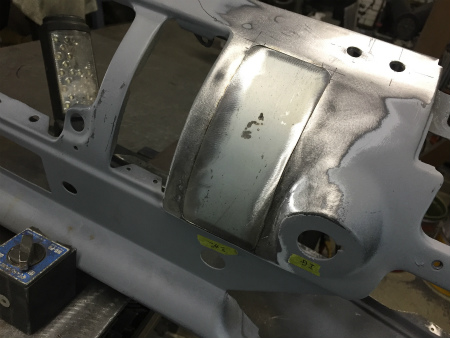

ダッシュ　の　スムージング　に　使う

穴埋め用　の　パネル　が　完成

溶接　の　熱　での　歪み　が　少なく　すむよう

ぴたぴた　の　サイズ　に　切り出しまして

それを　　少しでも　歪み　が　少ないように

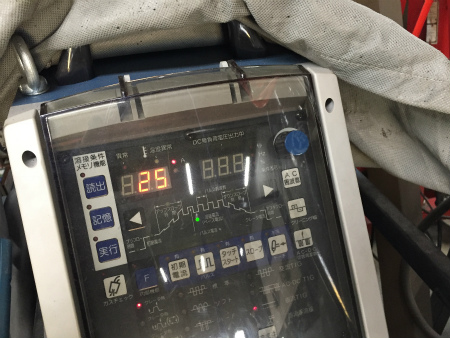

２５　アンペア　という　　低電流　で　溶接。

溶接　してる　時間　が　長いと、　　その分

鉄　は　歪んで　いくので

２５　アンペア　の　点付け　を　繰り返して

薄物　の　鉄板　を　　歪まみづらいよう

低電流　で、　かつ　早い　速度　で　

溶接　していくのは　特　に　難しく

溶接　の　中でも、　　究極の　域　と　思います

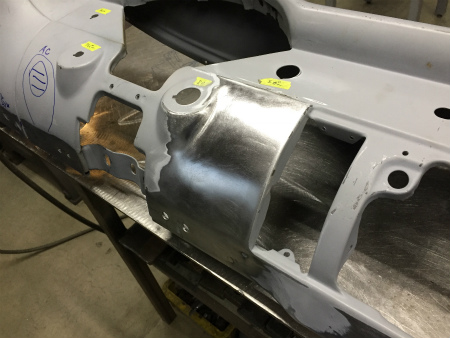

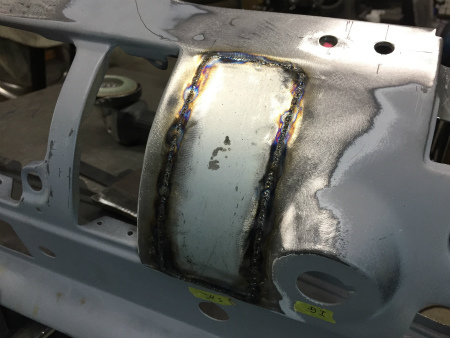

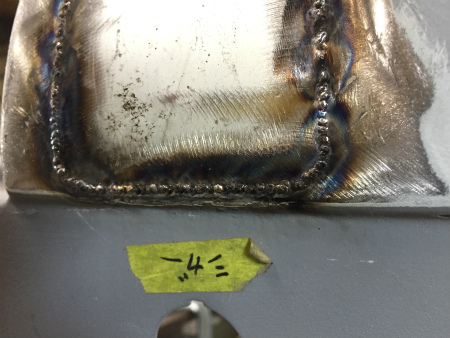

しっかり　全周　溶接　したら、　　溶接跡　を

綺麗　に　　仕上げまして

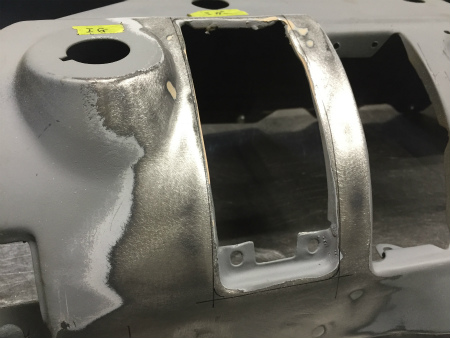

ヒーター　コントロール　パネル　部分　を

スムージング　が　　完了　です

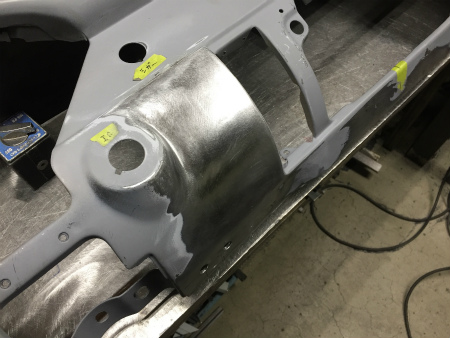

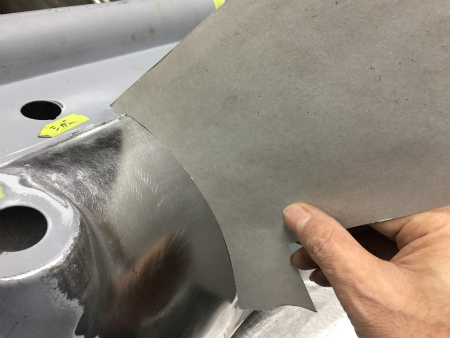

溶接　していない　部分　の　ラウンド　と

溶接　して、　　熱　が　入った　部分　の

ラウンド　を　比較　して、　歪み　を　確認。

歪み　も　なく、　綺麗　に　　仕上げましたら

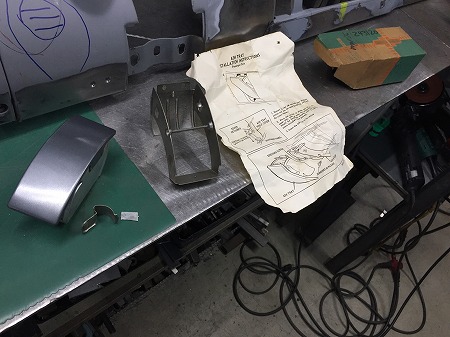

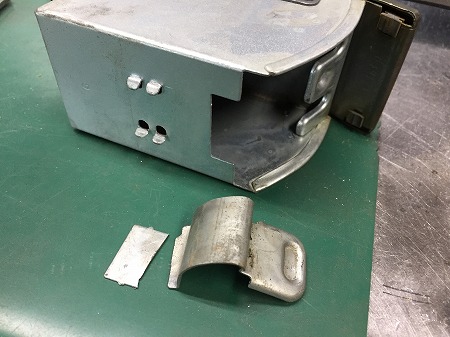

灰皿　部分　が　　欠品　していたので

錆さび　のを　使う　訳には　いかないので

ＮＯＳ　を　見つけて　きまして

ＮＯＳ　が　見つかって　良かったと　思いきや

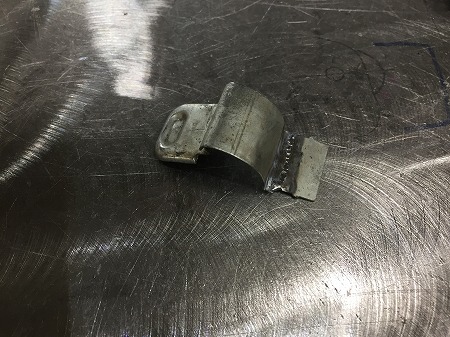

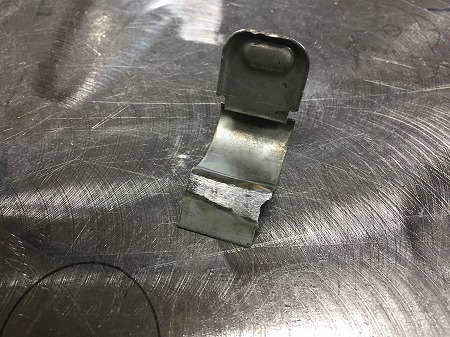

うーん、　　板バネ　部分　が　折れてまして、、、、、

細かい　部分　ですが、　　溶接　して　　修正。

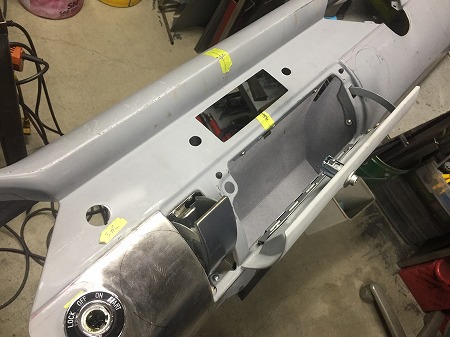

板バネ　を　直したら、　　灰皿　を　組み立てし

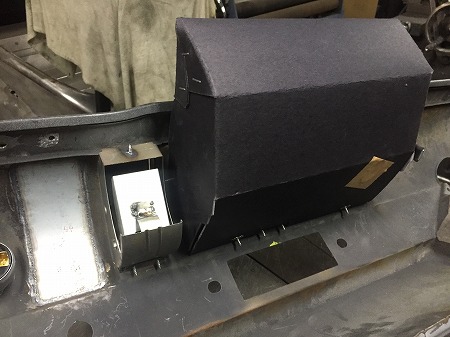

隣　の　　グローブ　ボックス　も　組み付けまして

ダッシュ　下　の　　スペース　を　確認　したら

次　は　　エアコン　の　コントロール　パネル　を　埋め込む　

カスタム　マウント　製作　に　進みます
