Ｔ江　さん　の　　５６　ＢＥＬ　ＡＩＲ　ＣＯＮＶ、

プロジェクト　　進めてまして

エアコン　ホース　を　室内　に　引き込む　

バルクヘッド　パネル　と、　室内側　の　配管　を　終え

　
ステアリング　コラム　が　ファイヤー　ウォール　に

貫通　する　出口　の　化粧　カバー　に　進みます

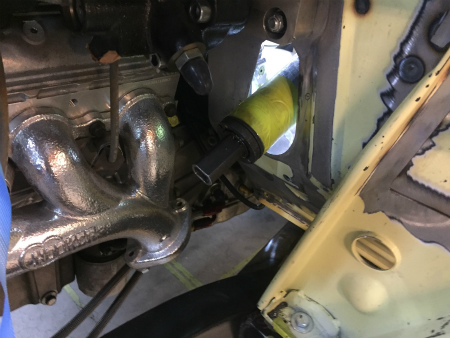

５６　ベルエア　は、　オリジナル　だと　　

写真のような　スポンジ材　で　　ボデイ　と　

コラム　の　隙間　を　　埋める　構造　でして

これでは　　せっかく　スムージング　して

形状　も　カスタム　した　ファイヤー　ウォール　には

チープ　過ぎて、　見栄え　が　宜しくないので

ポリッシュ　した、　　アルミ　ビレット　の　

ベゼル　を　使って　いきたいと　思います

ベゼル　は　　スイベル構造　に　なっていて　　　

コラム　と　ファイヤー　ウォール　の　角度　の　

差異　を　ある　程度　　吸収　できますが

T江　さん　の　　好みの　ドライビング　ポジション　だと

ステアリング　コラム　角度　を　合わせると

スイベル　の　限界　を　超えてしまい、　　

ベゼル　部分　で　　隙間　が　出来てしまいます

隙間　が　出来ると　　見栄えが　悪くなるのと、　　

エンジン　ルーム　から　　熱気　や　

臭い　が　室内　に　入ってしまうので

T江　さん　の　理想　の　　ポジション　でも

ベゼル　の　スイベル　が　　限界　を　超えないように　　

ベゼル　を　　ファイヤー　ウォール　に　マウント　する

ベゼル　マウント　を　製作　すること　と　なりまして

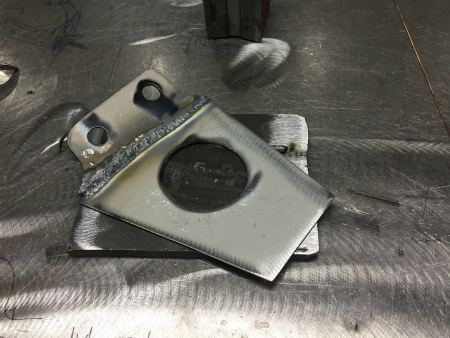

まずは　ファイヤー　ウォール　に　固定　する

ベース　プレート　を　　鉄板　を　切り出して

コラム　を　通す　穴　を　　あけて

角度　を　合わせて　溶接　したら

溶接　部分　を　綺麗　に　仕上げて

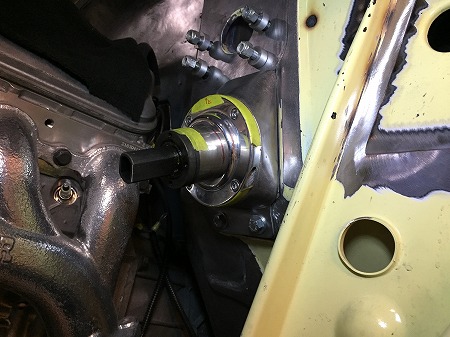

ステアリング　と　　ビレット　ベゼル　を　組み付けし

ベース　プレート　との　距離、　角度　を　確認。

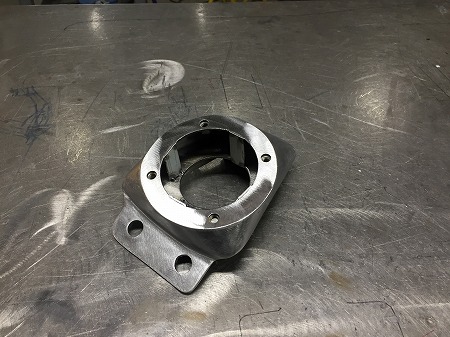

ベゼル　は　ファイヤー　ウォール　ではなく、　

マウント　する　ブラケット　を　製作　しまして、　　　

ベース　プレート　と　　ブラケット　の　位置　が　

変わらないように　　鉄板　を　溶接　し、　　固定　したら

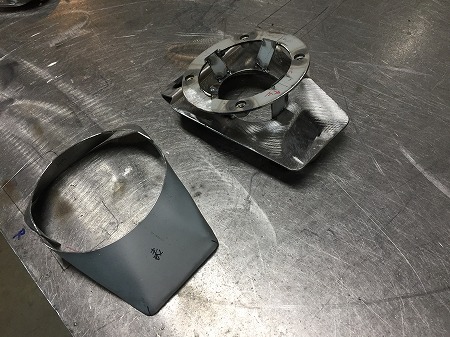

ベース　プレート　と　　ブラケット　を　カバー　しながら

接続　する　　パネル　の　製作　へ

円すい、　カーブ、　らせん　と　３D　形状　に　なり　

強度　を　出すために　　耳　も　付けて

袋状　に　成型　するので

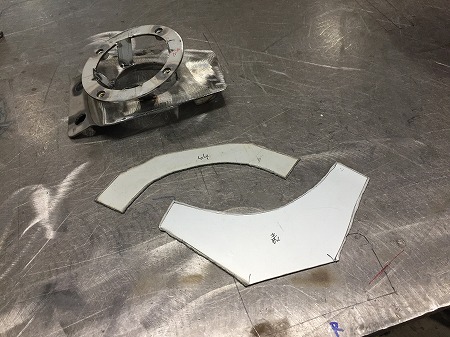

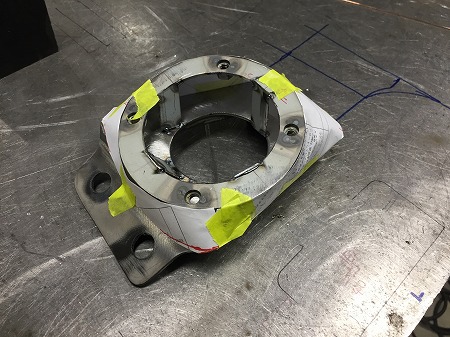

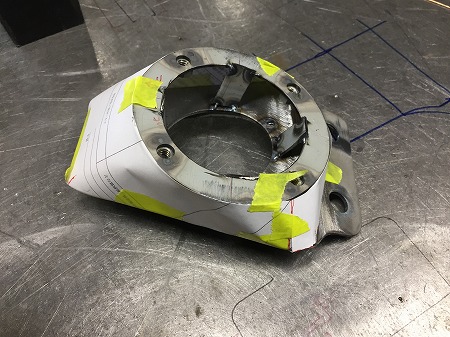

そこまでを　見越した　　型紙　を　とって、　　

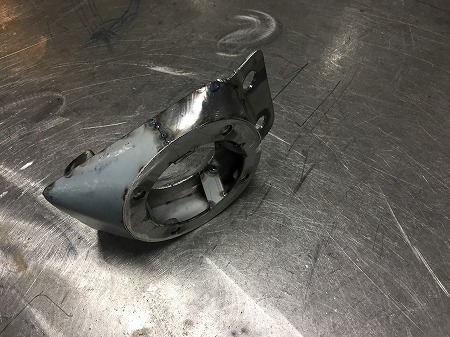

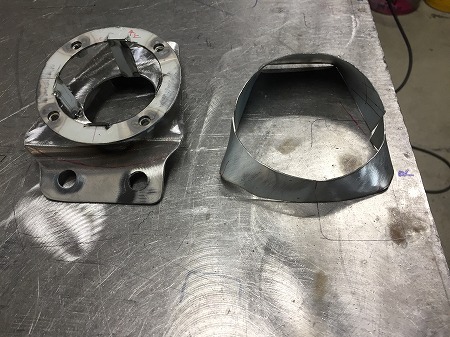

鉄板　を　切り出して、　　３D　形状　に　板金　し

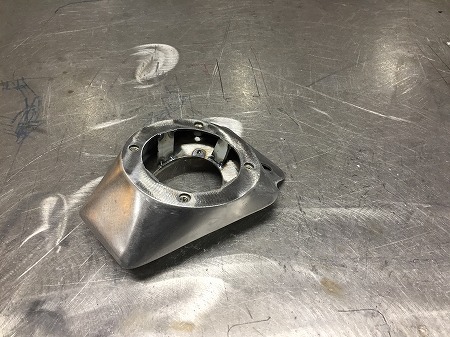

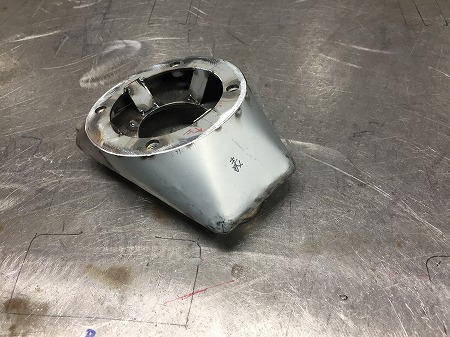

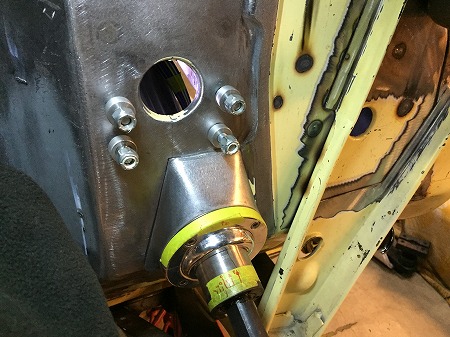

写真　の　ような　　カバー　に　なりまして

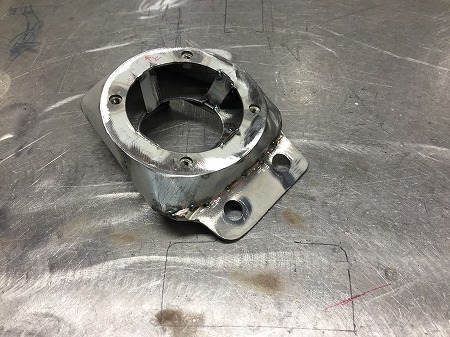

ファイヤー　ウォール　への　マウントプレート、　

ベゼル　の　マウント　ブラケット　と　　３D　カバー　を

溶接　して　　接合　しまして

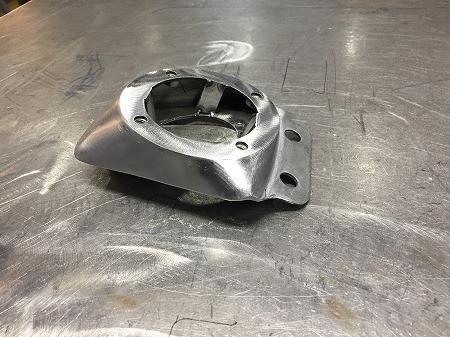

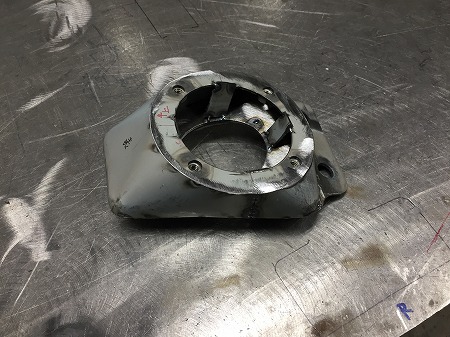

溶接跡　を　　綺麗　に　仕上げたら

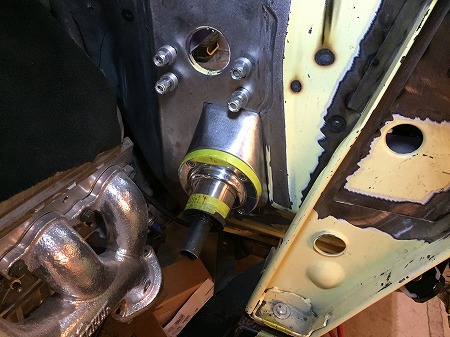

まずは　　ステアリング　コラム　の　ファイヤー　ウォール　

マウント　ブラケット　の　　外側　が　　完成

次　は　室内側　の　製作　に　進みます
