Ｔ江　さん　の　　５６　ＢＥＬ　ＡＩＲ　ＣＯＮＶ、

プロジェクト　　進めてまして

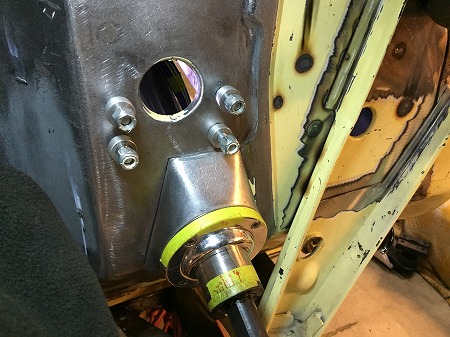

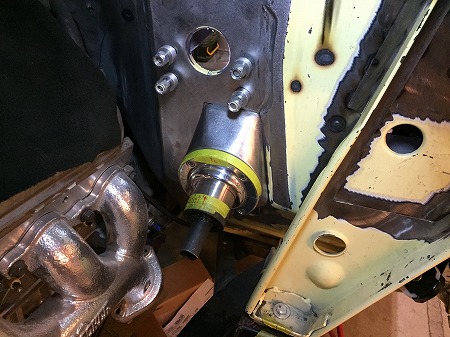

ステアリング　コラム　を　ファイヤー　ウォール　に　

マウント　する　　ブラケット　の　　

エンジン　ルーム側　が　　完成　し

続いて　　室内側　に　進みます

外側　の　　ファイヤー　ウォール　に

マウント　する　　ブラケット　の

ベース　プレート　を　製作　する　際

室内側　の　構造　も　決まっていたので

先に　作っておいた方が　いい

内側　の　加工　も　　同時　に　進めまして

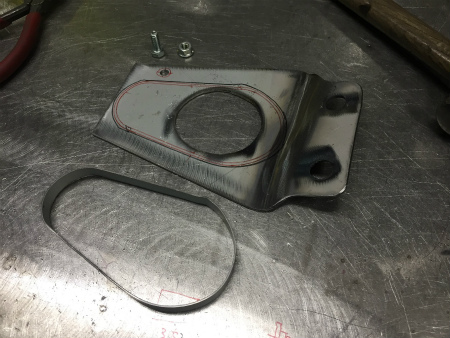

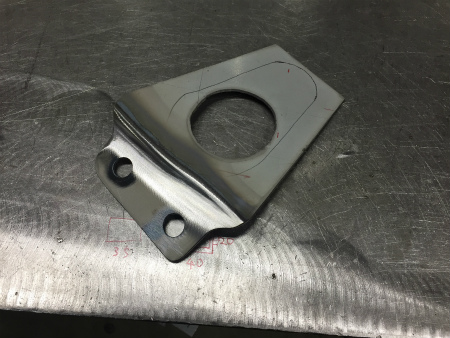

フラット　バー　を　切り出して

ファイヤー　ウォール　に　開いている

穴　と　同じ　形状　に　曲げまして

ベース　プレート　に　　全周　溶接　して　　

エンジン　ルーム　から　　熱　や　臭い　が　

入って来ないように　仕切り　を　作りまして

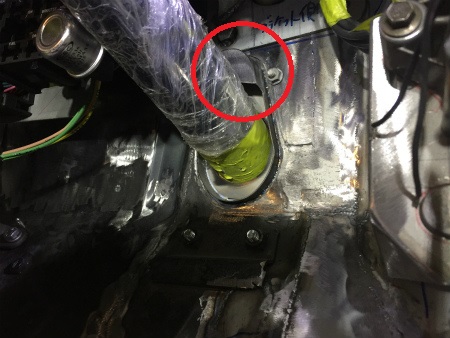

ステアリング　コラム　に　貫通　して　

ファイヤー　ウォール　に　固定する

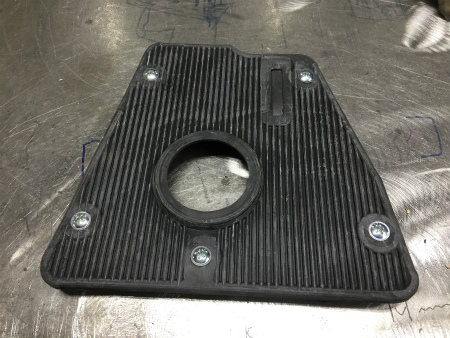

ラバー　マット　は　　ビス止め　で

オリジナル　の　構造　だと、　ビス　の　頭　は

ファイヤー　ウォール　を　貫通　して　　

エンジン　ルーム側　に　　見えてしまうので

綺麗　に　スムージング　した　ファイヤー　ウォール　に

ビス　の　頭　が　出てしまわないよう

取り付け　構造　を　変更　しておきます

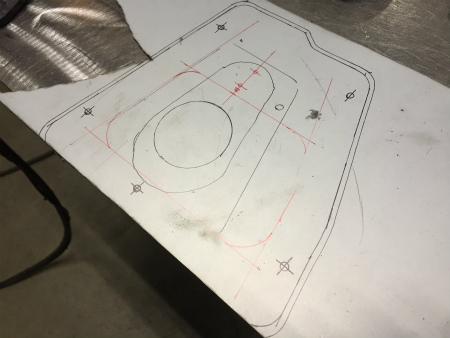

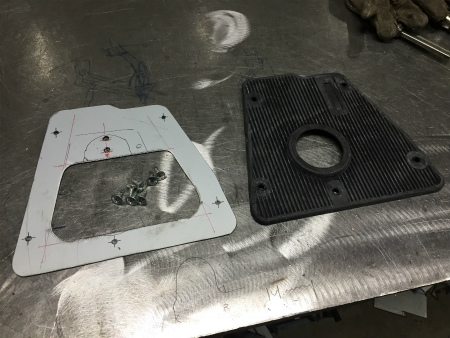

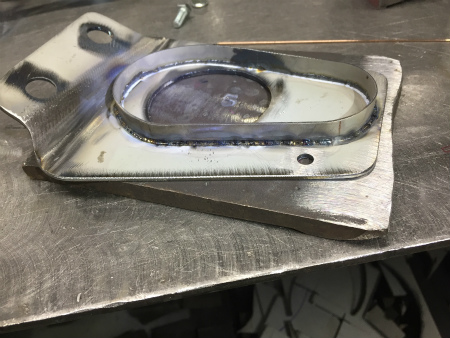

形状　を　書き写して　　鉄板　を　切り出したら

ラバーマット　を　　ファイヤー　ウォール　ではなく

手前　で　ビス止め　する　ベース　プレート　を　作り

マウント　プレート　に　溶接　した

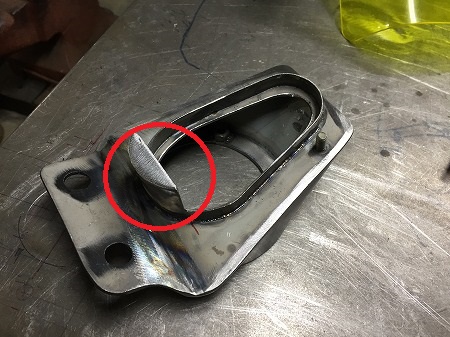

仕切り　の　上側　と　　下側　　に

ラバーマット　の　ベース　を　固定　できる

マウント　部分　を　製作　しまして

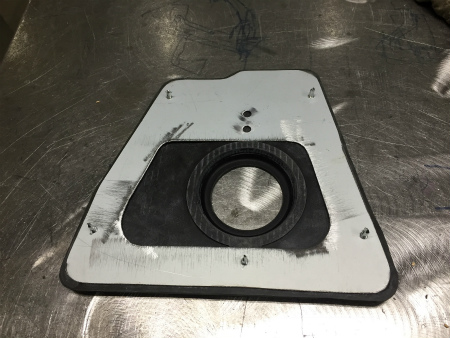

ラバーマット　の　マウント　プレート　を

仕切り　部分　に　　固定するように　しまして

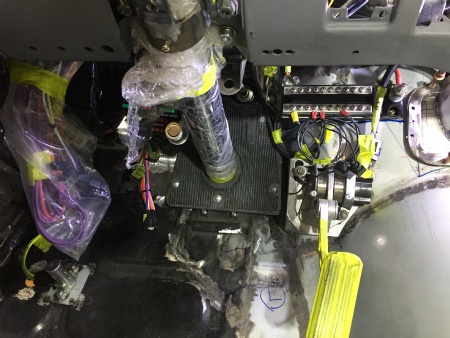

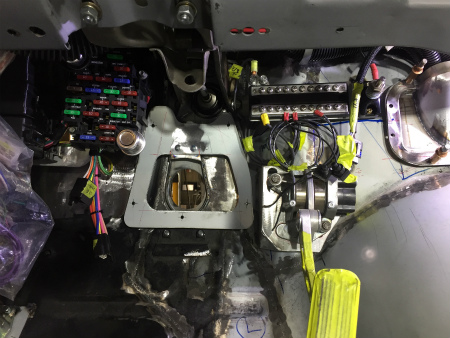

ファイヤー　ウォール　マウント　ブラケット、

ラバーマット　の　ベースプレート　を　取り付けし

ステアリング　コラム　と　ラバーマット　も　取り付けて

マウント　ブラケット　の　室内側　も　　完成　しまして

次　は　６速　オートマ、　６Ｌ８０Ｅ　を　　コラム　シフト　で

動かす　リンケージ　の　製作　に　進みます
