Ｔ江さんの 1956 BELAIR CONV

プロジェクト 進めてまして

室内のパーツ取り付け作業が進行中

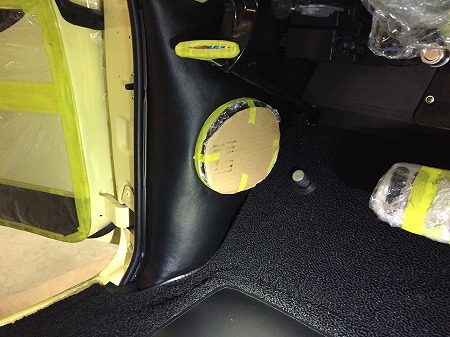

キックパネルや電子スロットルモジュールのカバー、

エバポレーターの配管カバーの作業を終え

続いて、グローブボックスとETC車載器の取り付けへ

ETC車載は、アンテナ別体型で本体は

ETCカードの抜き差しを簡単に出来るよう

グローブボックスの中に設置しますが

用意したETC車載器は、本体を社内の

どこかに両面テープで貼り付けてください

と、説明書に書かれていまして

グローブボックスの内側にそのまま貼り付けると

ダッシュボードとのクリアランスが狭く

ETCカードの抜き差しがとてもやりづらくなるので

グローブボックスの内側から、少し浮かせて

取り付けることで、操作性を上げることに

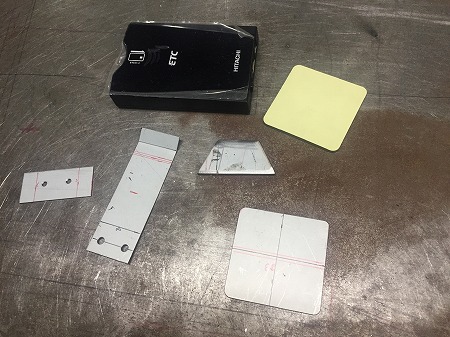

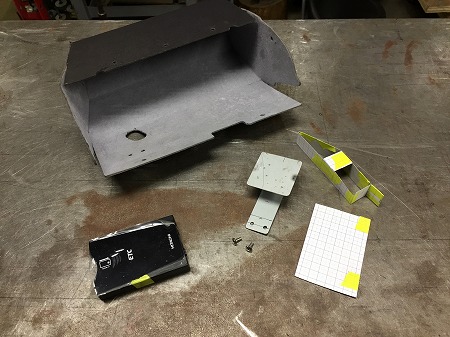

寸法を計測して、浮かせて取り付けるブラケットを製作し

グローブボックスを、ビスでダッシュに

取り付けるのと同じ構造になるように

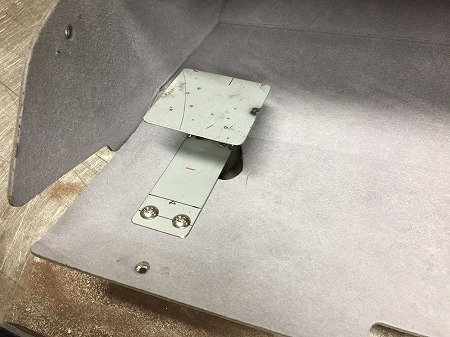

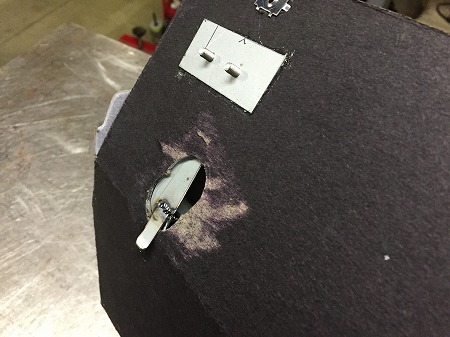

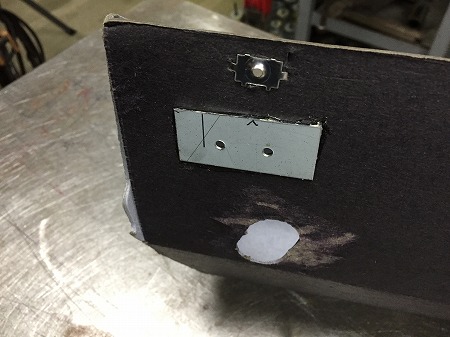

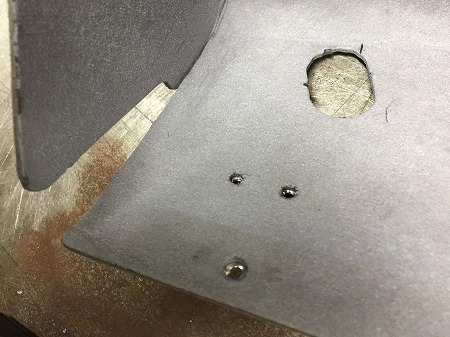

グローブボックスにブラケットを取り付けできる

ビスの受けを製作し、裏側に埋め込みまして

グローブボックスに開いている穴を利用し

脱落しないように、そこに爪を引っ掛けながら

ブラケットをスライドさせて所定の位置にセットしたら、

内側から２本のビスで固定する構造にしまして

ETC車載器の取り付けや、車載器の設定変更や　

メンテ時、ゆくゆく交換するなどの時でも

容易に脱着が可能な構造になりました

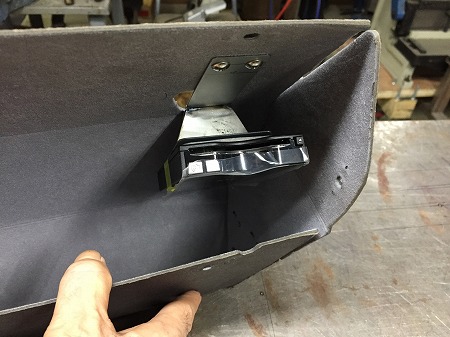

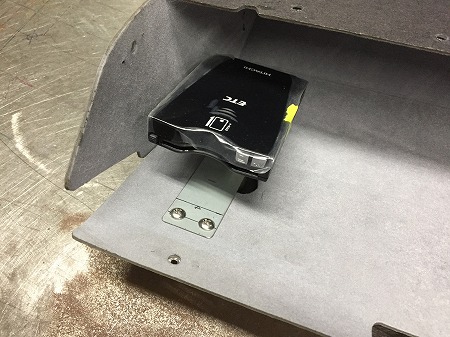

土台に車載を両面テープで取り付けると

グローブボックスの内壁より少し浮いた状態になり

この位置だと、ダッシュボードに被らず、

カードの抜き差しやボタン操作が容易にできまして

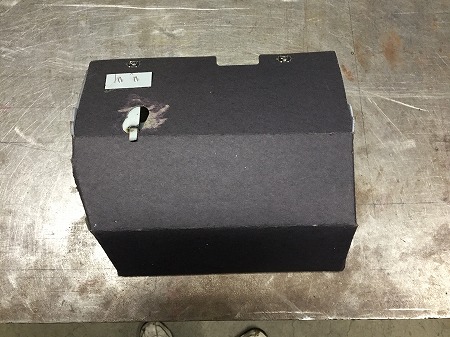

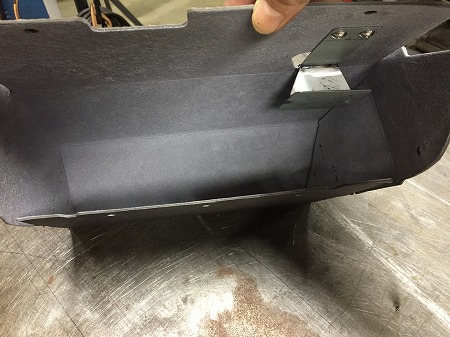

続いて、グローブボックス本体の形状が

エアコンがない時代の形状になっている

リプロ品だと、エバポレーターに当たるので

エバポレーターを避ける形状に加工していきます

加工と言っても、グローブボックスは厚紙を

箱状に折って、出来ているので

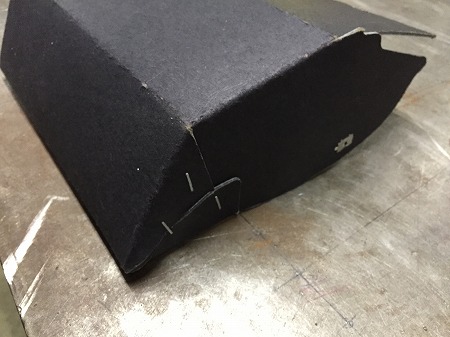

形を固定している、大きなホチキスを外して

折り畳んであるのを開けるようにし

エバポレーターを避けるように凹ませられるように

展開を変更して、再びオリジナルと同じように

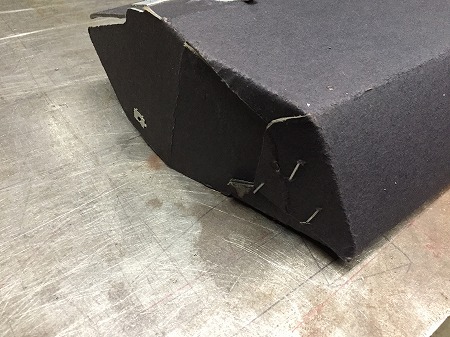

大きなホチキスで固定し直していき

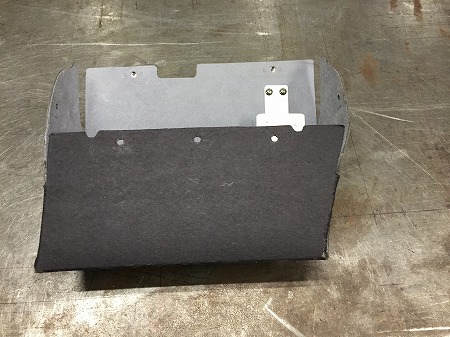

ETC車載器の奥の部分が少し内側に入った形状へ

加工した跡や、手を入れた感じもなく

あたかもオリジナル調に加工したら

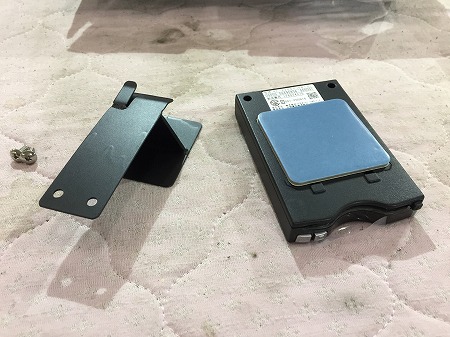

ETC車載器のブラケットを塗装して

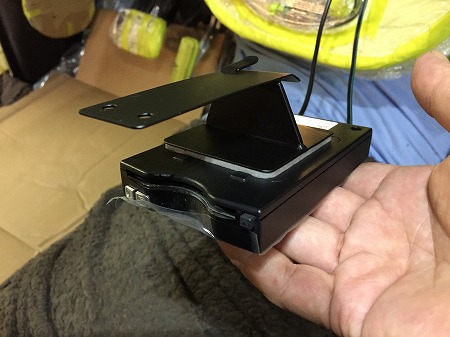

ETC車載器をブラケットに取り付けたら

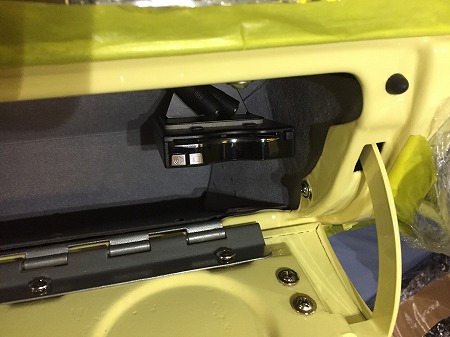

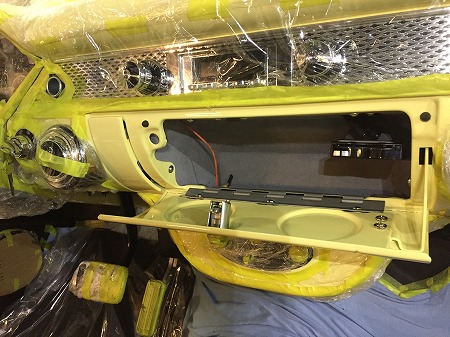

グローブボックスをダッシュボードの

裏側から取り付けしていき

室内側からETC車載器のブラケットを

所定の位置に取り付けしていき

ETC車載器とブラケットの取り付けも完了

グローブボックスの形状加工も終えて

次は灰皿のカスタムに進みます
