”　　５９　　ＡＰＡＣＨＥ　　プロジェクト　”　　　進めて　まして

リア　フレーム　を　　Ｚ－ＩＮＧ　したので、　　　ベッド　フロア　の　　

板　を　支える　　支柱　の　　マウント　製作　へ

リア　フレーム　を　　キャビン　の　　後ろ　で　　Ｚ－ＩＮＧ　したので

Ｚ－ＩＮＧ　の　　前端、　　後ろ端　部分　の

ベッド　の　板　を　　支える　　梁　を

固定　する　部分　が　　低い　位置　に　　なってしまったので

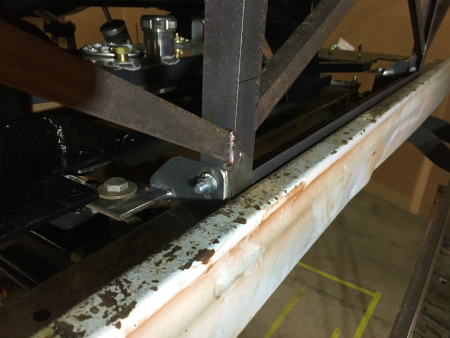

フロント側　は　　先日、　　Ｚ－ＩＮＧ　した　　フレーム　の

先端　に　　ブラケット　を　　作り、　　溶接　しまして

一番　　後ろ側　は、　　ベッド　の　　ゲート　を　　

取り付ける　　下側　の　メンバー　部分　に　　

梁　を　付ける　　構造　でして　

メンバー　を　　上　に　上げると、　　リア　ゲート　が

取り付け　できなく　なるので

新たに　　梁　を　　支える　　支柱　を　　作ることに

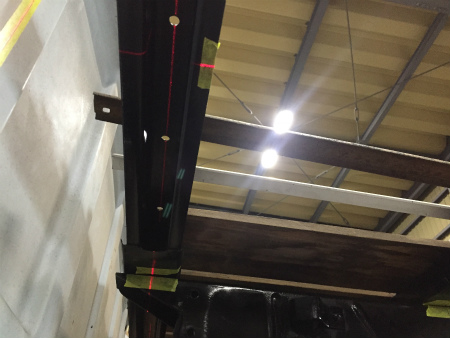

レーザー　で　　梁　の　位置　と、　　ベッド　の　板　を　　

固定　する　　　ボルト　位置　を　　　計測　しながら、

支柱　の　位置、　　ボルト穴　の　位置　を　　導き出しまして

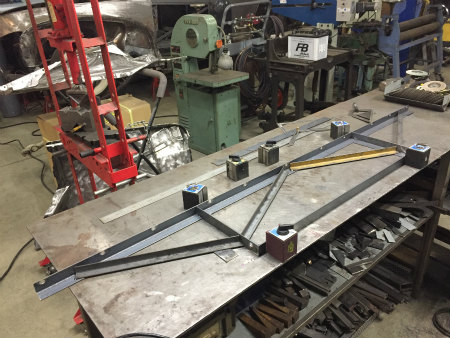

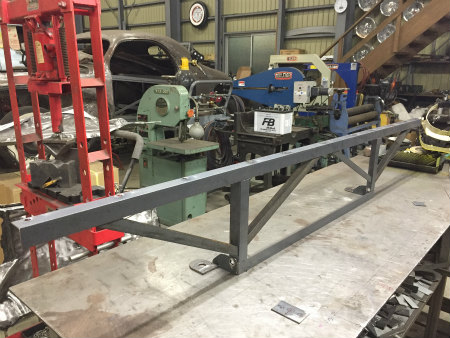

左右　に　渡す　　新しい　　支柱　として

Ｌ型　の　　アングル材　を　切り出して

左右　に　　渡して　　仮りで　　固定　したら

そこから　の　各部　への　数値　を　　計測　し、

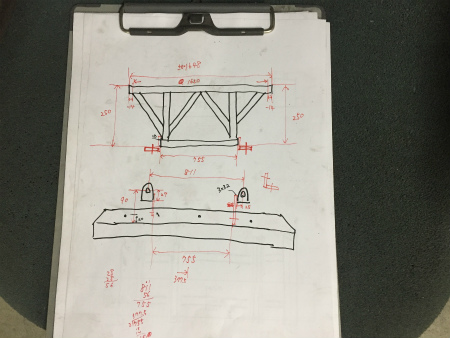

簡単　な　　設計図　を　　製作　しまして
　　

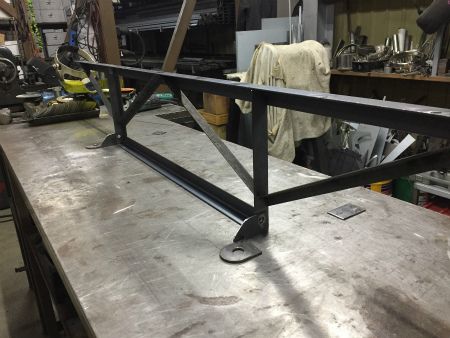

図面　通り　に、　　Ｌ型　アングル材　を　　切り出して

溶接　して　　接合　して　いきまして

下側　は、　　本来　　支柱　を　　取り付けている

メイン　フレーム　部分　に　　取り付けて

上側　は、　　Ｚ－ＩＮＧ　して　　持ち上がった

ベッド　フロア　の　　高さ　の　　支柱　に　なりまして

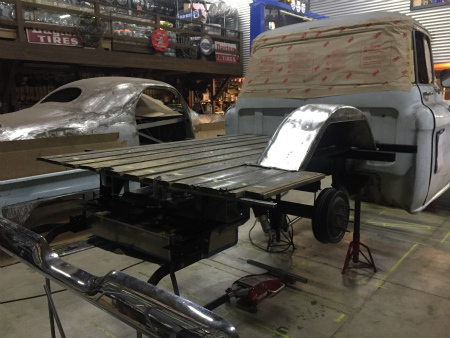

オリジナル　の　　板　も　　そのまま　付く　　構造　です

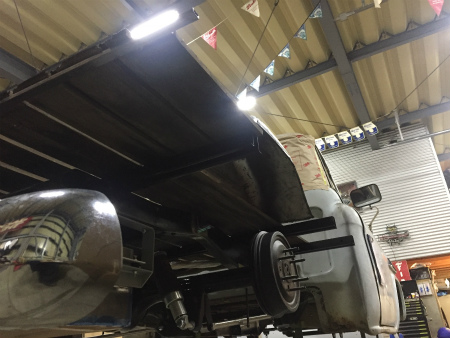

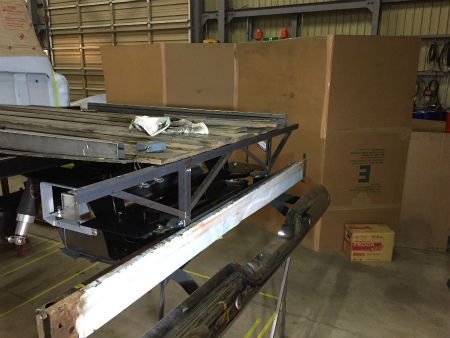

製作　した　　後ろ端用　の　　支柱　を　入れて　あげると

こんな　感じ　に　　なります

後ろ端　に　　支柱　を　入れずに、　　板　だけの　フロア　に　したら

板　の　強度　だけで　　積んだ　荷物　の　重み　を　　支えるので

対して　重い物　を　積めませんし、　　耐えきれず

板が　折れたら、　　床　が　抜けますので

しっかり　と　荷重　を　支える　　支柱　は　　重要　ですね

支柱　は、　　隙間　から　　　エアサス　の　　メンテ　も　出来るよう、

手を　入れられる　　隙間　も　　確保　されました

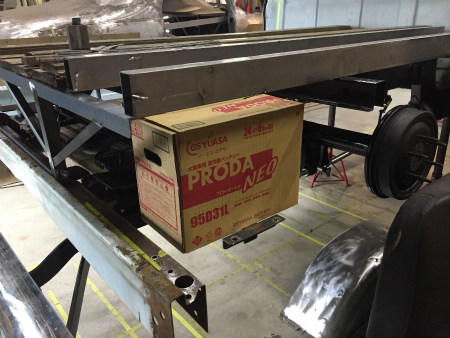

続いて、　　ベッド　の　後ろ端　の、　　右側　に　ある　　

デッド　スペース　を　　有効　活用　して

バッテリー　を　　設置　できるように　と　なりまして

バッテリー　は、　　重量　が　　１５　ｋｇ　程度　あるので

走行中　の　振動　や、　　バンプ　を　拾うと

バッテリー　の　　重み　を　支える　部分　には

瞬発的　に　　重量　の　　約　５倍　の　　荷重　が　

掛かる　計算　に　　なります

１５　ｋｇ　の　　　約　５倍　だと、　　７５　ｋｍ　に　なり

しっかり　　強度　の　ある　　作り　でないと　

折れて　　脱落　することに　なりますので

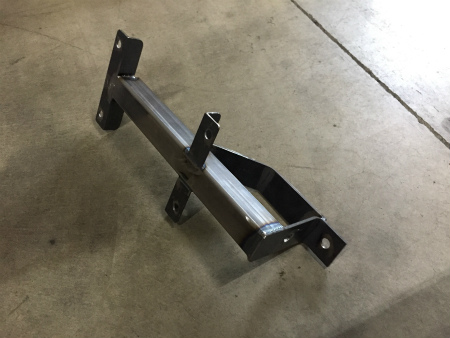

強度　の　ある、　　４５角　の　　角パイプ　を　使い

メイン　フレーム　に　　固定　できる　　構造　で　　　設計　しまして

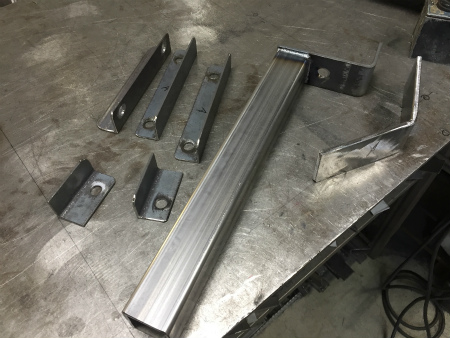

鋼材　で　　マウント　ブラケット　を　　製作　したら

鉄板　を　　切り出し、　　箱状　に　　していきまして　　

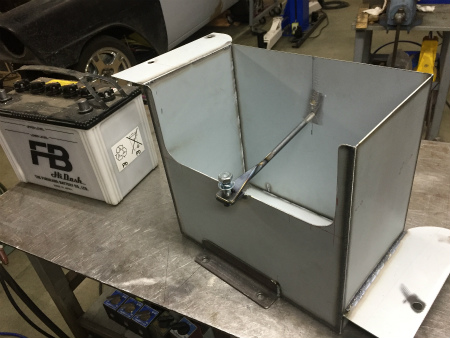

走行中　などに、　　プラスチック　ケース　の　　バッテリー　に

飛び石　などが　　当たって　　割れないように

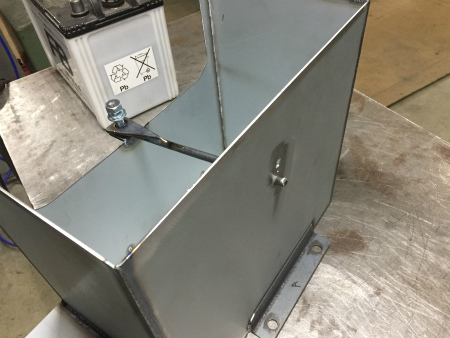

マウント　ブラケット　に　　載せる、　　バッテリー　ケース　も　　製作。

無垢棒　に　　鉄板　を　　切り出した　　タブ　を　溶接　し、　　

箱側　に　　雌ネジ　の　　タブ　を　　　取り付けて

バッテリー　が　　動いて　しまわないように　　おさえる　　

”　　ホールド　ダウン　“　　も　　　製作　しまして　　

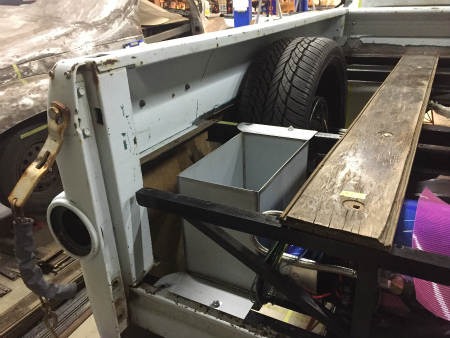

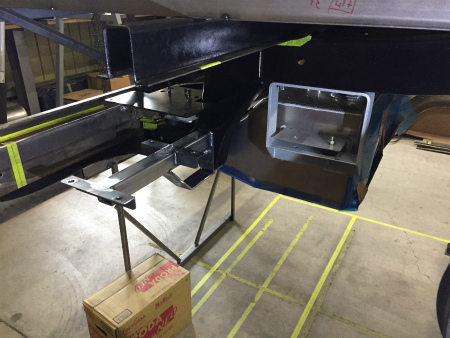

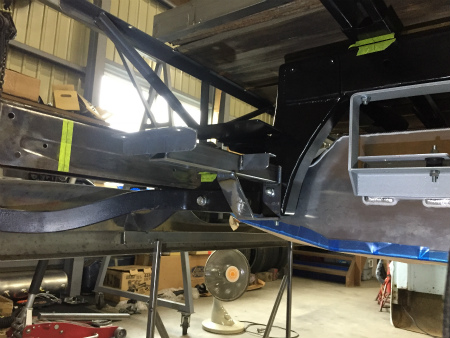

助手席側　の　　ベッド　下　に　　設置　しまして

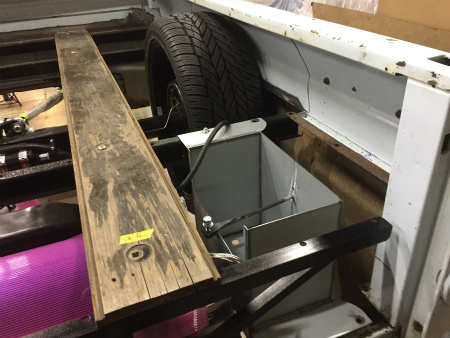

運転席側　にも　　　同様　の　　デッド　スペース　が　あるので

同様　に　　鉄板　を　　切り出して　　　箱　を　　製作　し、　

荷物　を　縛る　　ベルト　や、　　工具　など　を　　入れられる

”　　小物　入れ　”　　を　　製作　し、　　設置　されました

収納　が　あると、　　使い勝手　が　よくなりますね
