Ｓ庭　師範　の　　１９５９　　ＥＬ－ＣＡＭＩＮＯ　”　　ＣＯＮＱＵＥＳＴＡ　”

ＧＷ　に　　休暇　を　　利用　して、　　　エアサス　の

ゲージ　を　　収める、　　ハウジング　を　　作ってまして

その　作業　の　様子　を　　紹介　したいと　　思います

これまで、　　　ダッシュ　上面　の　　スピーカー　グリル　部分　に

インダッシュ　の　　カーナビ　を　　埋め込んであり

普段　は　　スピーかー　グリル　ですが、　　カーナビ　を　　使うとき　は

パカっと　　開いて、　　ウィーン　　と　　　ナビ　の　　モニター　が　　

出てくる　　という　　　ギミック　が　　仕込まれて　まして

今回、　　ナビ　の　　データ　が　　古くなったのと

今では　　携帯　ナビ　が　　進化　して、　　以前　の　ように

埋め込む　　ナビ　でなくても、　　じゅうぶん　に　　なったので

埋め込んでた　　ナビ　は　　撤去　して、　　その　スペース　に

これまで　　ダッシュ　下　に　　装着　していた、　　エアサス　の　　

ゲージ　を　　埋め込むという　　　カスタム　　プランニング　だそうで

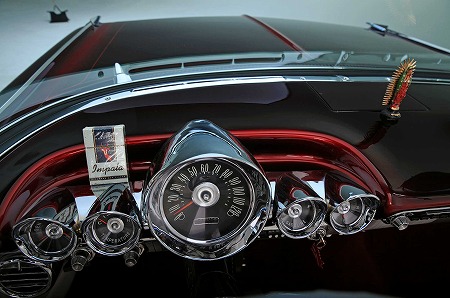

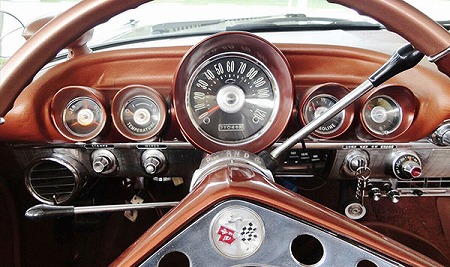

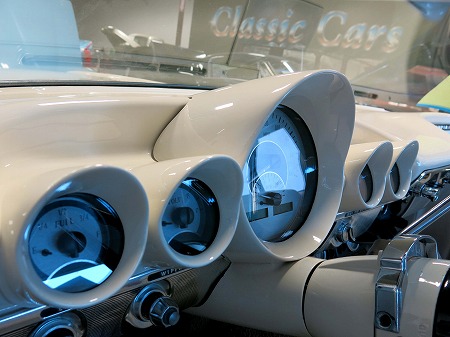

５９　エルカミ　というと、　　　インパラ　同様

５連　メーター　が　　　特徴的　　で

メーター　が　　収まる　　ハウジング　は

円すい型　の　　デザイン　が　　カッコいいので

違う　車種　に　　　ハウジングごと　　移植　する　　

カスタム　も　　　よく　　行われています

円すい型　の　　ゲージ　ハウジング　は

Ｓ庭　師範　も　　お気に入り　の　　　デザイン　で

ダッシュ上　に　埋め込む、　　エアサス　の　　ゲージ　にも

同様　の　　円すい型　の　　ハウジング　を　　作って

メーター類　と　　コーディネート　して　　埋め込む　とのことで

しかも　　　ステンレス製　で　　製作　するそうで、　楽しみです

まずは　　エアサス　ゲージ　の　　　フェイス　パネル　に　合わせ

大枠　の　　　型紙　を　　作って　いきまして

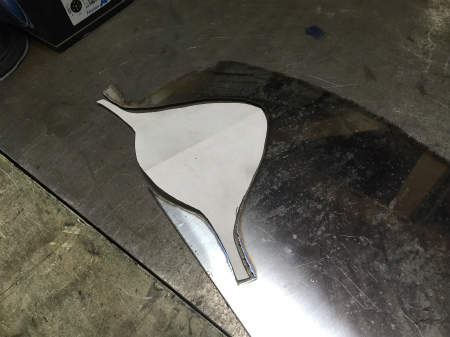

型紙　通り　に　　ステンレス板　を　　切り出したら　

うーん、、、、、、　　ナニかに　　似てる。。。。。。

と、　　思ったら、　　アレですね　　アレ

ヤンキー　御用達　の　　　カラス　マスク。。。。。。。

広島　の　　ピンク　パンサー、　　Ｋ岡　くん　が　　愛用　してた、　　アレ　ですね

円すい　で、　なおかつ　　ハス切り　を　　　平面　に　　展開　すると

３Ｄ　な　形　なので、　　カラス　マスク　みたいな　　形　に　　なりまして。。。。。　

円柱　であれば、　　　海苔巻き　の　　海苔　みたいに　　

四角く　　切って、　　真っすぐ　　　巻くだけ　ですが

円すい　で、　　ハス切り　とも　なると　　　とても　　複雑　に　なり

平面　に　展開　したものを　見ても、　　どんな　形　に　なるか

まったく　　想像　できませんね。。。。。

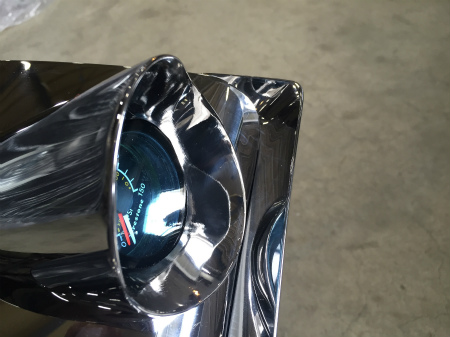

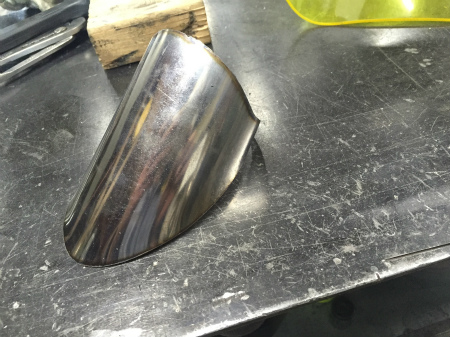

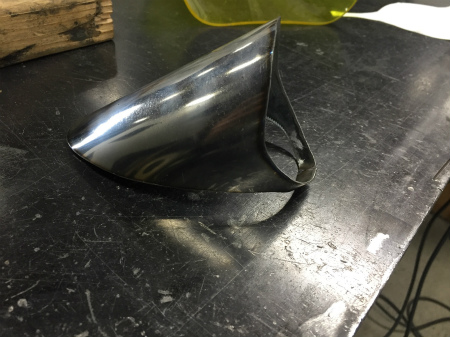

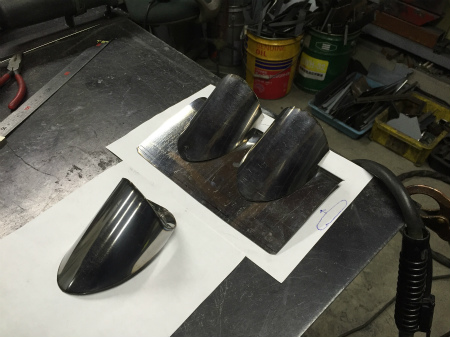

カラス　マスク型　に　切った　　ステンレス板　を　　円すい状　に　　丸めると、　　

写真　の　　左端　の　　ハウジング　の　　大枠　に　　なるので

算数　や、　　数学　が　　まったく　苦手　な　僕　には

まったく　　　想像　も　　出来ません。。。。。。

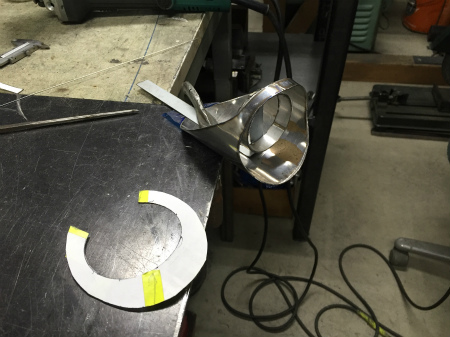

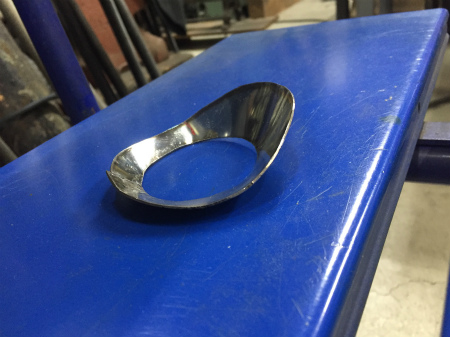

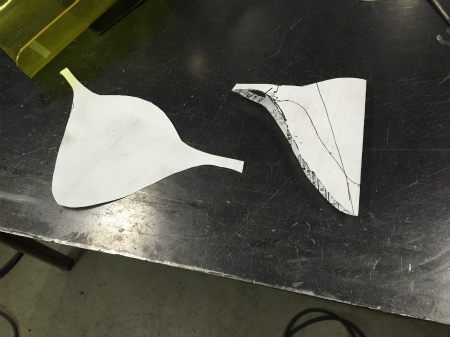

続いて、　　円すい　の　　内側　の　　ベゼル　部分　も

平面　の　　型紙　に　展開　して　　　切り出すと、、、、、、、

あら　！？　　　あらららら　！？

また、　　広島　の　　ピンク　パンサー　の　　

シルエット　が　　浮かび上がって　きまして

うんこ　座り　してる、　　　若かりし　頃　の

Ｋ岡　くん　　その物　ですね。。。。。。。

ハウジング　の　　内側　も、　　やはり　　円すい　なので　　

平面　に　　展開　すると、　　複雑　な　　形　に　　なります

いびつ　な　　カーブ　を、　　　ハウジング　の

内側　の　　大きさ　に　　　合うように　　整形　し

うんこ座り　を　　２個　　突き合わせて　　　溶接　すると

ハウジング　の　　内側　、　　フェイス　部分　の　　

円すい状　の　　パネル　に　　なりまして

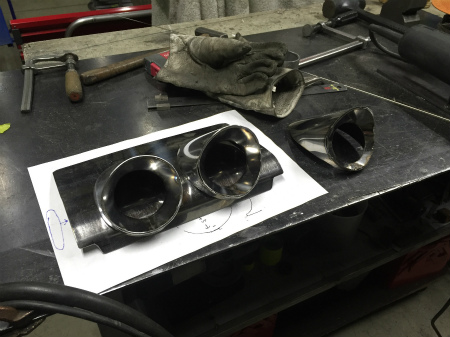

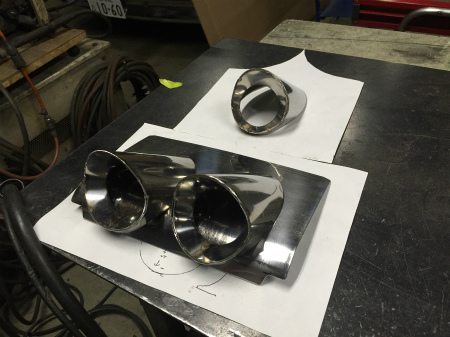

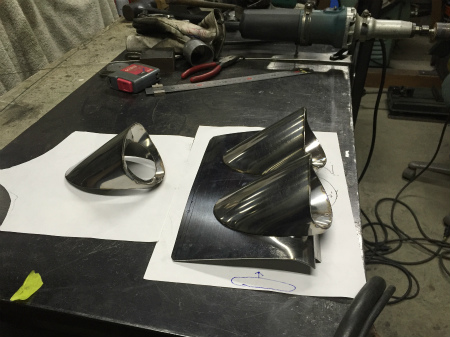

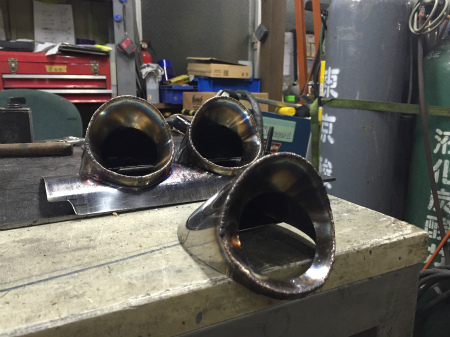

同じ　　ハウジング　と、　　フェイス　パネル　を　　　３個　　製作。

続いて、　　スピーカー　グリル　の　　部分　に　　

埋め込む　　ベース　パネル　を　　切り出しまして

ダッシュ　の　　上面　は、　　　　平ら　ではなく　

丸み　を　　帯びて　　　カーブ　してるので

丸く　　カーブ　させ、　　手前　の　　部分　は

ハウジング　の　　手前　が　　下　に　　伸びているので

丸み　を　　帯びた　　ベース　プレート　に　　載せるだけだと

ゲージ　が　　かなり　　上　を　　向いてしまい、　　見づらいのと

本来　の　　５連　メーター　の　　角度　と　　大きく　　ズレてしまい

ハウジング　の　　形　だけが　　合っていても、　　

それぞれ　の　　　角度　が　　バラバラ　に　　なると

バランス　が　　崩れて、　　まとまりが　ない　　

コーディネート　に　　なってしまうので

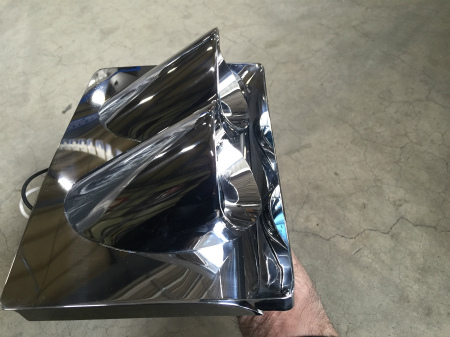

ベースプレート　の　　手前側　は、　　下側　に　　巻き込ませまして

ハウジング　の　　大枠　と、　　フェイス　パネル　を

全周　溶接　して　　　　接合　して　いきまして

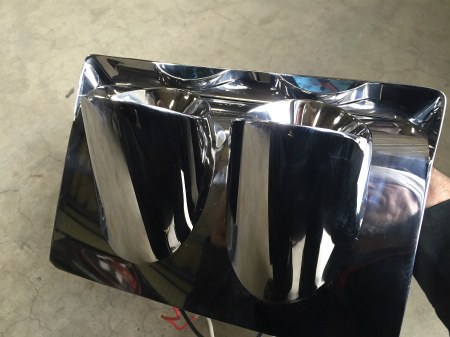

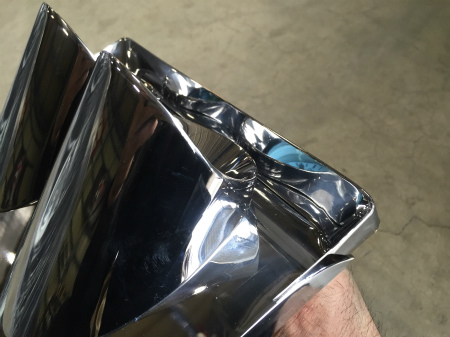

溶接跡　を　　仕上げて、　　鏡面　仕上げ　に　　ポリッシュ。

ベース　プレート　の　　　巻いた　　　手前側　は

これまた　　　３Ｄ　な　　構造　で、　　トレイ　の　ように

カーブ　しながら　　　周囲　を　　囲う　　淵　を　　作りまして

スピーカー　グリル　が　　はまる、　　　平ら　な　　部分　の

高さ　に　　あうように　　作られました

本来、　　このような　　複雑　な　　３Ｄ　構造物　は　　

平ら　な　　鉄板　を　　切り出して　　　整形　していくのは

タイヘン　な　　手間　と、　　技術　が　　必要　なので

プレス　か　　鋳物　で　　作るのが　　通常　でして

今の　時代　だと、　　ＦＲＰ製　が　　メジャー　でしょうか。　

自動車　メーカー　の　　　純正　パーツ　の　ように

何万個　という　　　　大量　生産　であれば、　　

プレス　の　　金型　や、　　　鋳物　の　　鋳型　を　作る　　　

コスト　も　　捻出　できますが

今回　の　ように、　　自分　の　ための　　１点物　となると

そういう　ワケにも　　いきませんので、　　　今回　の　ように　　

職人　の　技術　で、　　一枚　の　　ステンレス板　から　　

造形　していく　という　　ことに　　なります

ハウジング　を　　ベース　プレート　に　　　固定　する　　ブラケット　や、　　

ゲージ　を　　固定　する　　ブラケット、

　　
それら　を　　ダッシュ　に　　　取り付けする　　ブラケット　も　　　製作　しまして

取り付け　は、　　狭い　　ダッシュ裏　に　　アクセス　しなくて　済むよう

パチン　と　　はまって　　ロック　する、　　板バネ　構造　に　　なりました

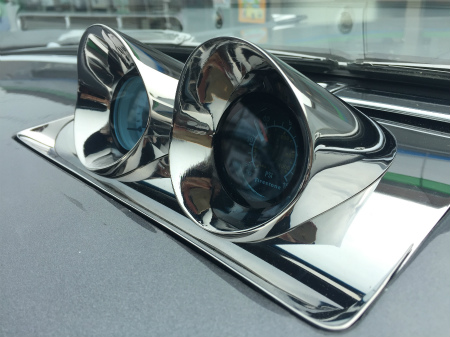

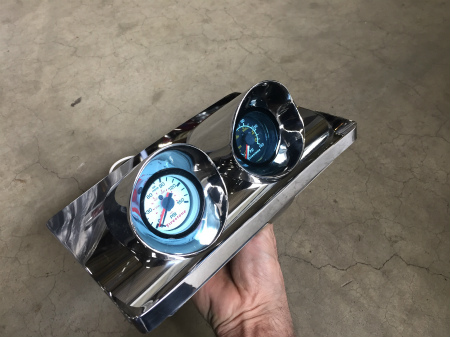

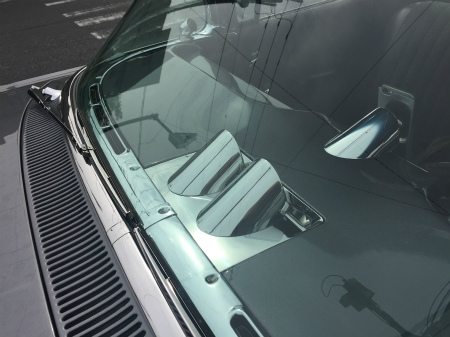

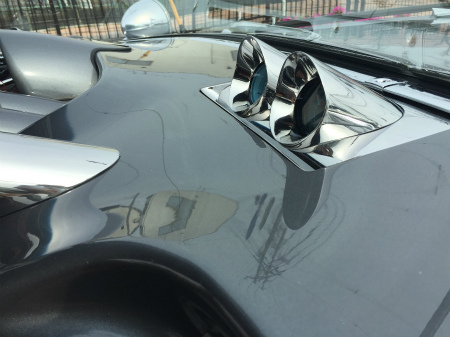

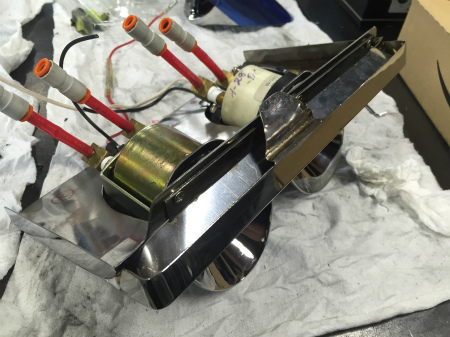

実際　に　　クルマ　に　　装着　すると、　　こんな　感じ　で

オリジナル　の　　　５連　メーター　とも　　　馴染んで、　　

Ｓ庭　師範　の　　得意　どころ、　　　

”　　あたかも　　オリジナル　”　　な　　　作り　に　　なりました

エアゲージ　は、　　近いうちに　　　　５連　メーター　と　　同じ

ダコタ　の　　デジタル　ゲージ　に　　変更　するそう　なので

さらに　　　統一感　が　　増して、　　カッコよく　なりそうです　

次　は、　　３個　作った　　ハウジング　の　　残り　１個　を　　利用　して

”　　携帯　ホルダー　”　　を　　　製作　した　様子　を

ご紹介　したいと　　思います

ＶＩＶＡ　！　　　Ｓ庭　道場　！！！！！！！
