1964 MERCEDES W111 カブリオ
エアコンの取り付けを進めてまして
コアサポートの側面の穴の拡張加工し
下側の整流板を切断して、開口を広げたら
大きなサイズのコンデンサーを
取り付けるブラケットの製作へ
今回は、ビンテージエア製のコンデンサーを
使用して組んでいきますが
ビンテージエアのコンデンサーには
上下が一列、どこか固定しやすいところで
ボルト止めできるようにと
固定用の穴が開いた列が設けられており
その溝の中にぴったり収まるサイズの
角パイプを使って、ブラケットを作ります
コンデンサーを固定するブラケットを
しっかり強度がある構造に作れば
そこに電動ファンも一緒に固定できる
構造に作れるのが、ビンテージエア製の
コンデンサーが使い易いところでして

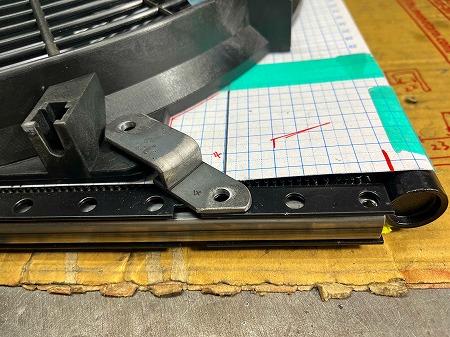

電動ファンを角パイプに渡して固定する

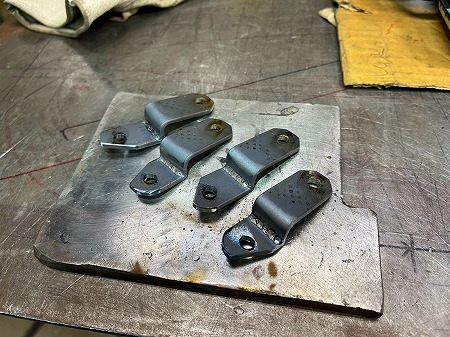

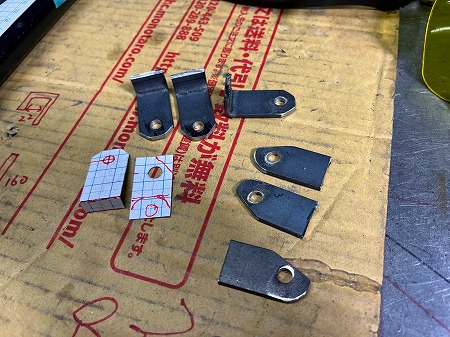

タブを４箇所、それぞれの形状に製作し
コンデンサーの両端の穴を使い
角パイプに固定できるよう
コンデンサーの穴の位置に合わせ

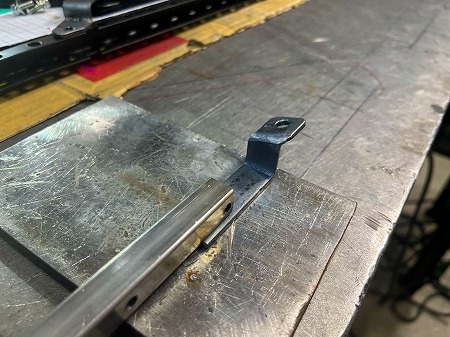

角パイプに雌ねじを作っていき
コンデンサーも角パイプにボルトで
固定できるようにしたら、

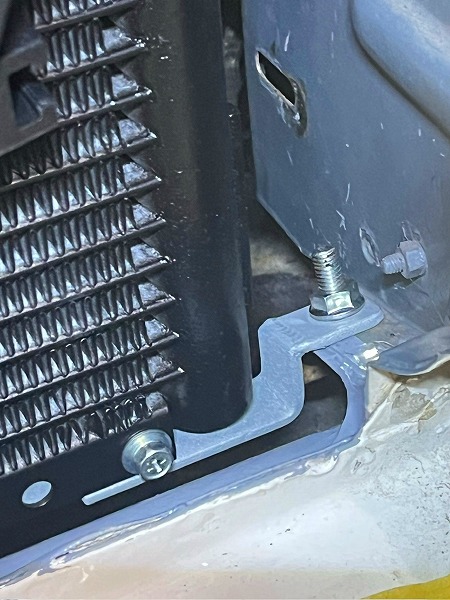

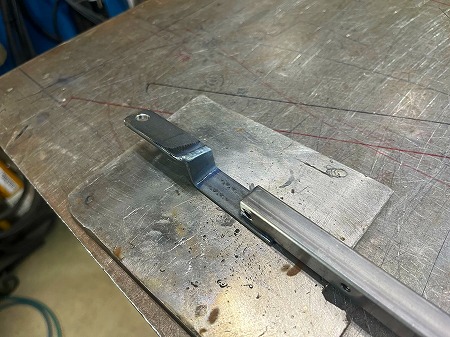

下側の角パイプは、両端をコアサポートに
固定できるようにブラケットを作りますが
整流板があった部分で、取り付けしたい
コアサポートの部分が斜めになっているので
それに合わせて、ブラケットもタブ部分が
斜めになるような形状で製作していき

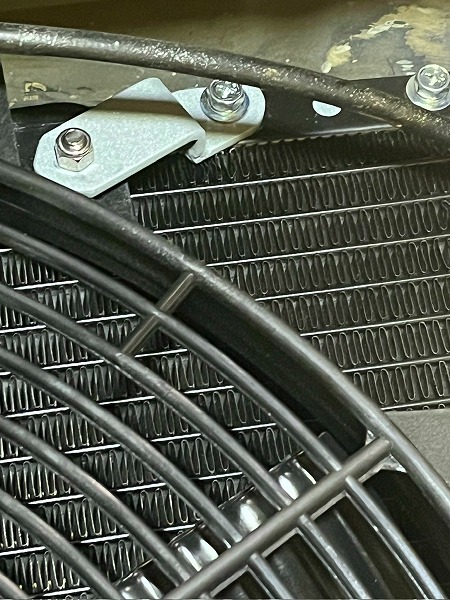

コンデンサーの上側は、コアサポートの上から
コンデンサーの溝の中に入れた角パイプに
ボルトで固定できるように雌ねじを作ったら
上下の溝に入れる角パイプと、
電動ファンの取り付けブラケットが

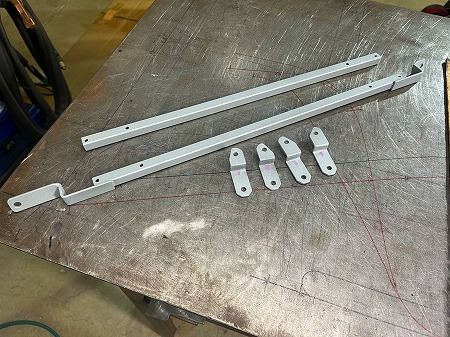

錆びないように塗装しておきまして

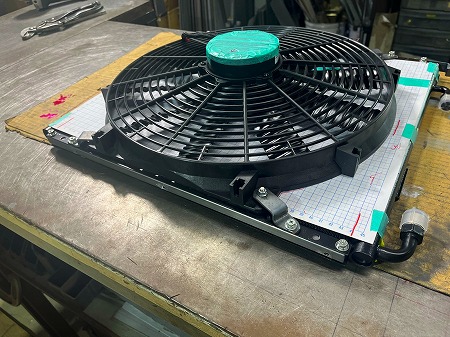

塗装が乾いたら、上側の角パイプと
下側の角パイプを取り付けて

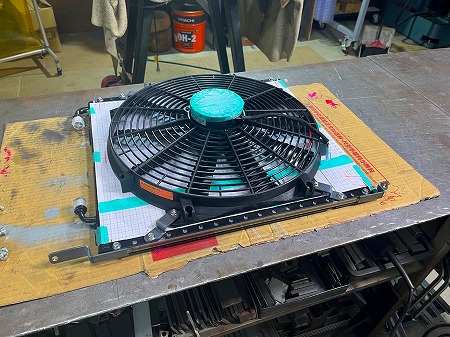

そこにブラケットを渡して、電動ファンを設置
これまで、電動ファンはラジエーターのコアに
インシュロックのような、簡易式のマウントで
取り付けしていたので、ラジエーターの
コアが傷んで水漏れしないか心配でしたが
コンデンサーも電動ファンも、しっかりとした
ブラケットを作って固定できたので安心です

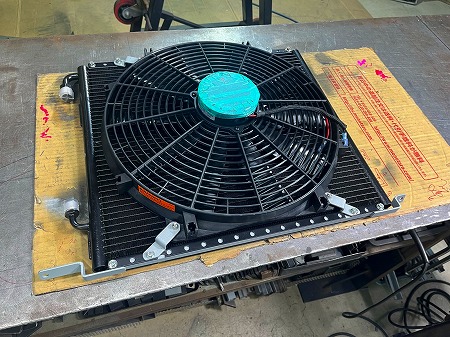

コンデンサーに上下のブラケットと、
電動ファンを取り付けしたら、

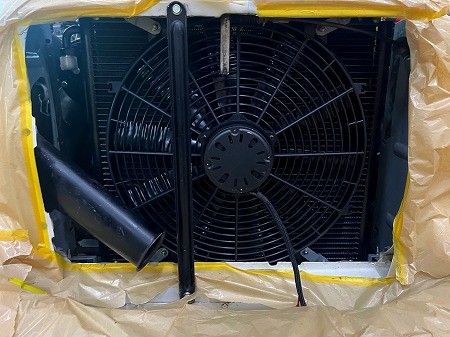

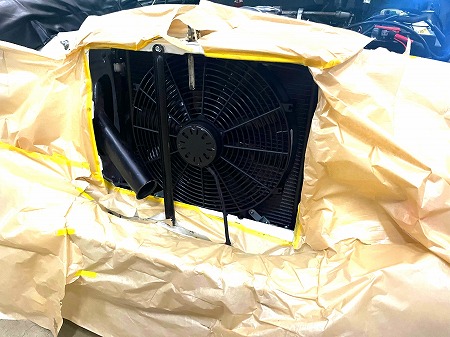

コアサポートにセットしていきまして

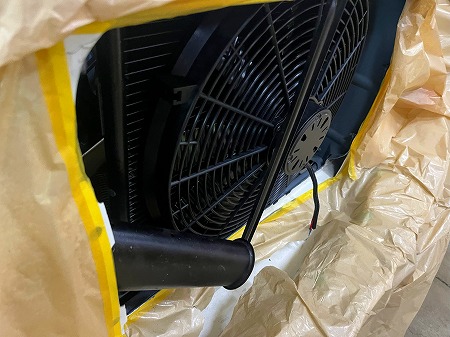

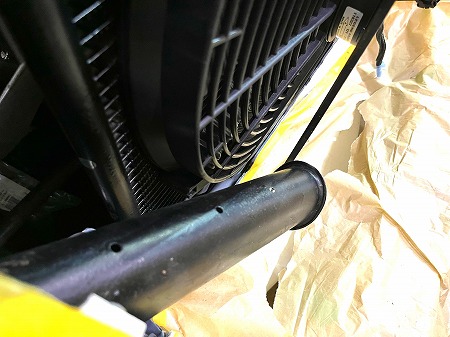

コアサポートのラジエーターの前は
エアクリーナーの吸い口パイプや
縦方向の補強、ボンネットのロックなど
色々なものがあるので混み合っており

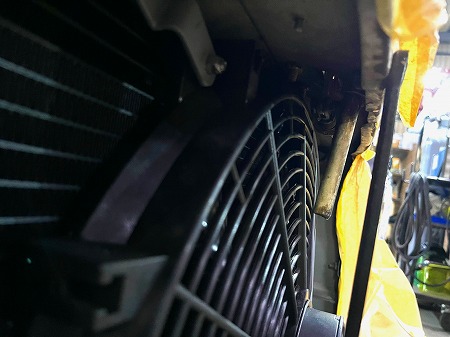

電動ファンのモーターの出っ張りもあり
どれも干渉せず、脱着の時も当たらないよう
絶妙な位置とクリアランスで設置され
まさにシンデレラフィットとはこの事

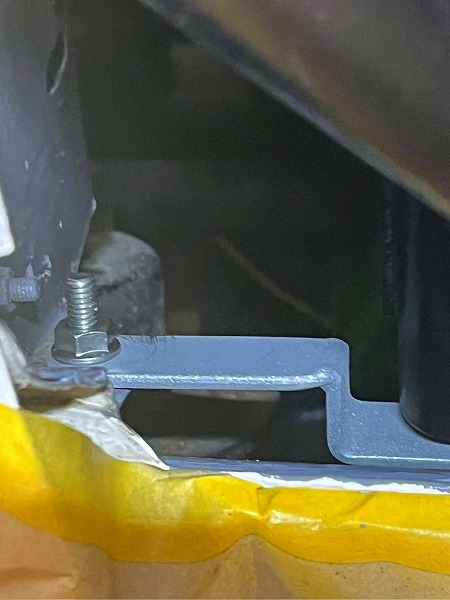

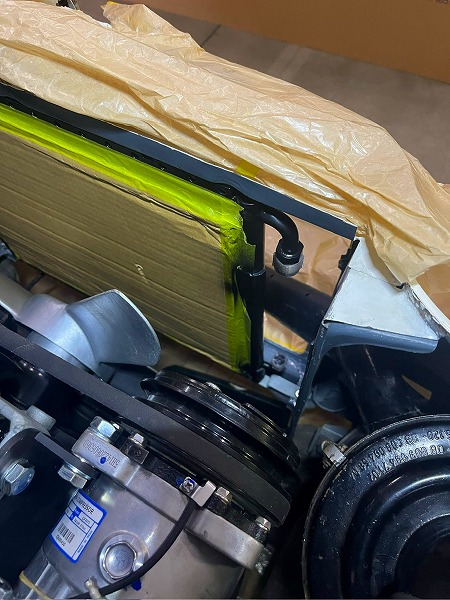

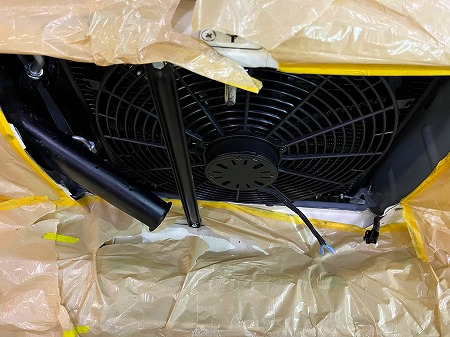

下側のブラケットは、コアサポートに渡して
乗っかるように固定されており

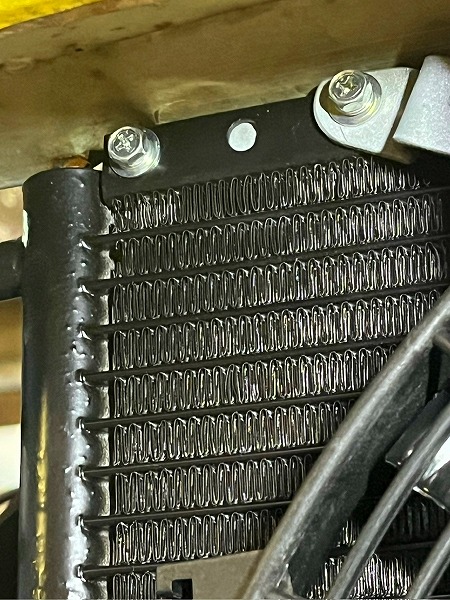

上側はコアサポートの上側から
ボルトで貫通して固定されまして

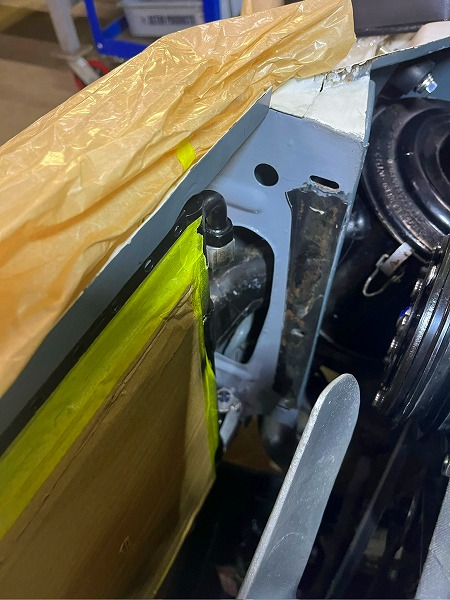

コアサポートの側面の穴を広げて
エアクリーナーの通る穴を大きくして
その隙間からクーラーホースを
エンジンルームに引き込むスペースを確保
次はエバポの配線とクーラーホースの
製作を進めていきます
