”　　ＡＰＡＣＨＥ　　プロジェクト　”　　　進めて　まして

エンジン　積もうと　すると、　　ファイヤー　ウォール　に　　

当たります　の　刑　で、　　切開　決定　と　　なりまして

ブレーキ、　　コラム、　　エアコン　ユニット　を　　組んで

切開　する　　範囲　を　　導き出したら

ファイヤー　ウォール　は　　ばっくり　　切り取られまして、、、、

お陰　で　　向こうが　　丸見え、　　お先　　ぱっくり　ですが

来年　どころか、　　来月　どうなってるかも　　解らない　

底突き　　ＴＳＵ－くん　のほうが、　　よっぽど　　先が　　見えませんね

ファイヤー　ウォール　を　　大きく　　切開　し

エンジン　と　　ミッション　の　　モック　を　　使い

どこに　位置　を　　定めるか　　　検証　しまして

先日　　書き忘れて　ましたが、、、、　　もちろん

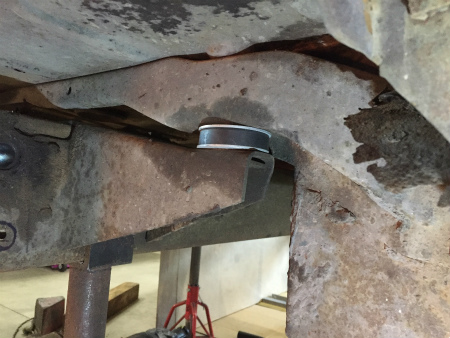

ボディ　マウント　を　　新品　に　　変えてから　でないと

経年　劣化　で　　潰れてた　　マウント　を　　

新品　に　変えると、　　マウント　の　厚みの　分

ボディ　の　位置　も　　上がりますので

先　に　マウント　を　　変えてから、　　実寸　を　検証　します

ファイヤー　ウォール　を　　切って、　　エンジン　と　　当たるものが　なくなり

位置　探し　も　　やり易く　　なりまして

新品　の　　ボディ　マウント　で　合わせた　　ボディ　位置　に　対して

エンジン　と　　ミッション　の　　理想　の　位置　が　決まったら

そこで　　エンジン　と　　ミッション　を　　仮固定　し

エンジン　マウント　と、　　ブラケット　を　　作って　いきます

ＬＳ　モーター　の　　エンジン　マウント　は　　サイズ　が　　大きくて

ナロード　した　　フレーム　には　　使いづらいので

大きさ　も　程よく、　交換　するにも　　日本　で　簡単　に　買える

シボレー　の　　スモール　ブロック用　を　　使って　いきます

ＬＳ　エンジン　に　　スモール　ブロック用　の　　マウント　を

取り付けることが　できる　　変換　ベース　プレート　が　　あるので

それを　　利用　し、　　取り付けして　いくことに　しまして

ＡＣＩＤ　５７　や、　　ＳＰＡＲＫＬＥ　５６　　などでも　　同じ　

ＫＩＴ　を　　使って、　　調子　良かったので　　　お勧め　ですね

エンジン　マウント　は、　　フレーム側　の　　ブラケット　との　　

真ん中　に　　ボルト　を　貫通　して　　連結　けしまして　　

防振　ゴム　を　介して　　振動　を　　吸収　させますが

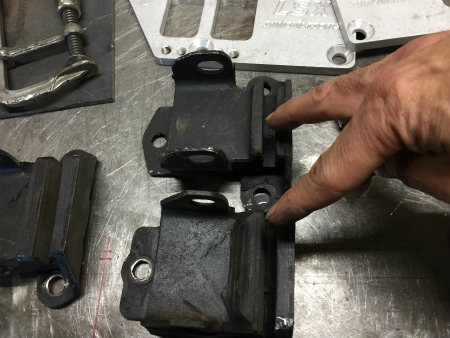

ボルト　だけでなく、　　マウント　に　設けてある、　　Ｌ型　の　ゴム部分　に　　

ブラケット　の　　背中　が　　当たるように　作り

そちらでも　　荷重　を　　受け止める　　構造　でして

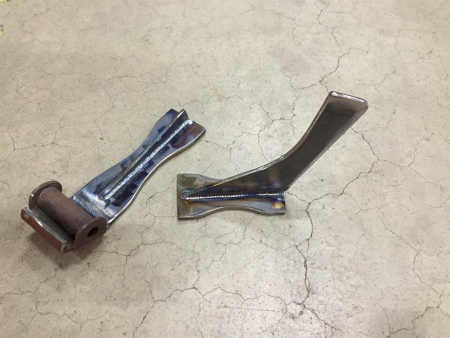

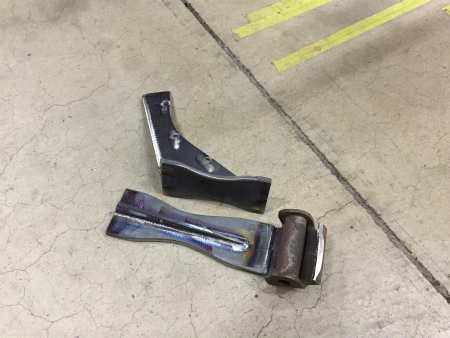

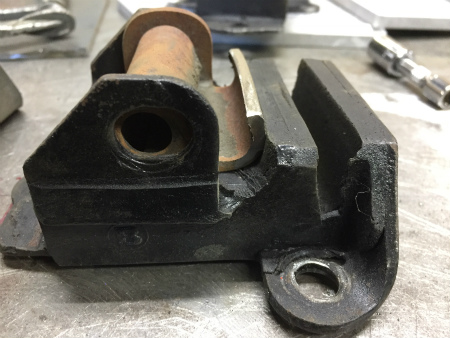

シボレー　の　　スモール　ブロック　の　クルマ　の　　

ブラケット　から　　切り取った　　連結　部分　を　使い

ぴったり　合う　　マウント　ブラケット　を　　作って　いきます

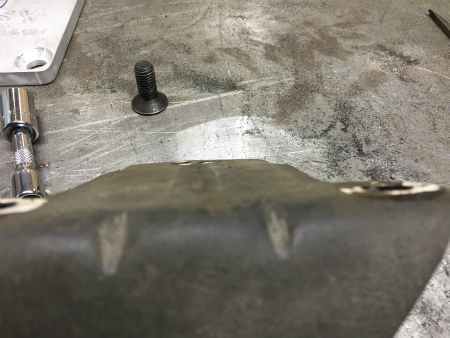

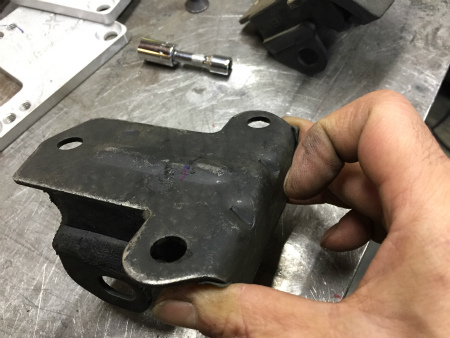

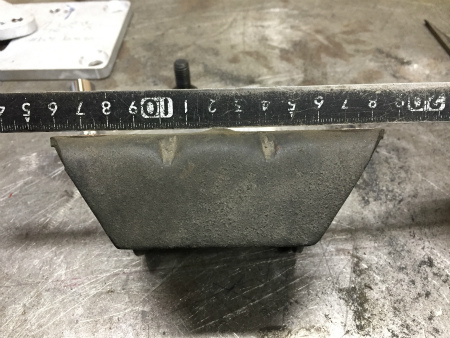

防振　ゴム　の　　マウント側　に　　焼き付けてある　　ベース　部分　が

真ん中　が　　山型　に　　なって　　強度　を　　出しる　構造　なので

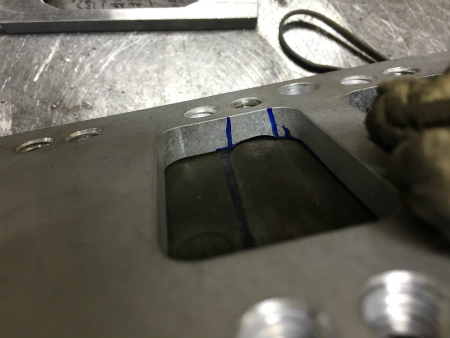

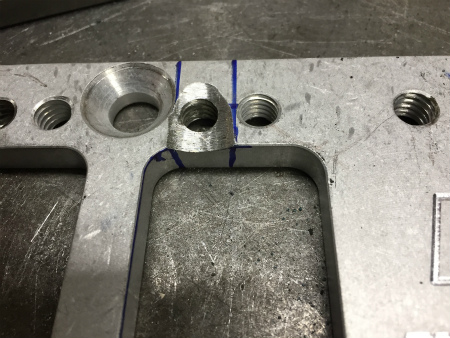

そのままでは、　　変換　ベースプレート　に　　当たって、　座り　が　　悪いので

強度　を　　落とさないよう、　　マウント側　は　　触らず

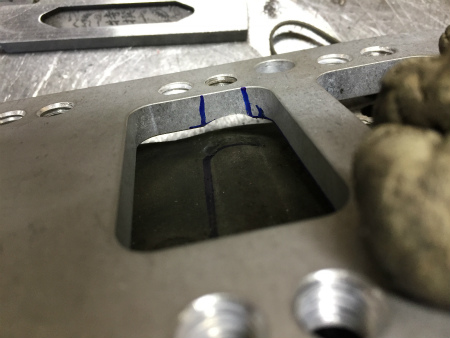

ベース　プレート　の　　一部　に　　逃げを　　作って

ぴったり　　座るように　　手直し　しまして

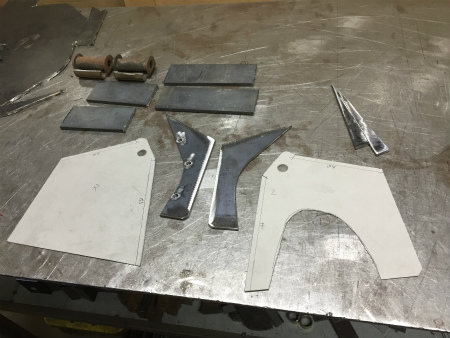

続いて、　　エンジン　と　　フレーム　の　　隙間　を

ステアリング　シャフト　や　　エキマニ　に　　

当たらない　位置　で　　　型紙　を　　とりまして

それに　あうよう、　　鉄板　を　　切り出して、　

溶接　して　　組み合わせながら

ブラケット　を　　作って　いきます

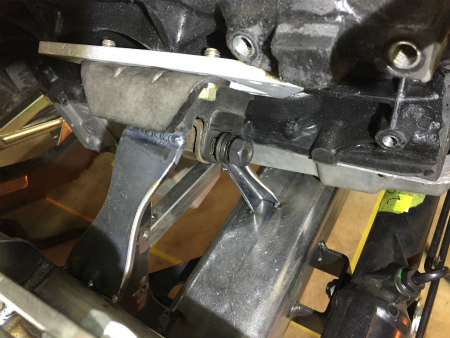

今回　　製作　した　　エンジン　マウント　ブラケット　は

メイン　フレーム　に　　接続　するだけ　ではなく

クロス　メンバー　でも　　受けるように　しまして

無振動　の、　　快適　仕様　を　　　目指しまして

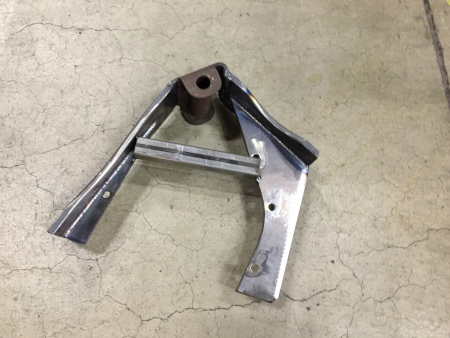

左右　の　　ブラケット　の　幅　が　　同じ　に　なるよう

間　に　　治具　を　　仮付け　したまま

エンジン　と　　フレーム　の　　隙間　に　　滑り込ませ

所定　の　位置　に　　仮付け　しまして

エンジン　マウント　が　　完成　です。　　　

本溶接　と、　　仕上げ　は、　　スペース　の　都合上、

後ほど　　モック　を　　降ろした　後　に　　行います。

次　は　　ミッション　マウント　の　　製作　に　　進みます
