Ｔ江　さん　の　　５６　　ＢＥＬ　ＡＩＲ　ＣＯＮＶ、

プロジェクト　進めて　おりまして

エンジン　＆　ミッション　の　位置　を　　変更　し

これまで　よりも、　　前方　に　　１２０　ミリ　

移設　することに　なりまして

エンジン、　　ミッション　の　　マウント　位置　も　変わるので

それらも　　新しく　　作り直し　に　なりまして

まずは　　ミッション　メンバー　から

作り直して　いきます

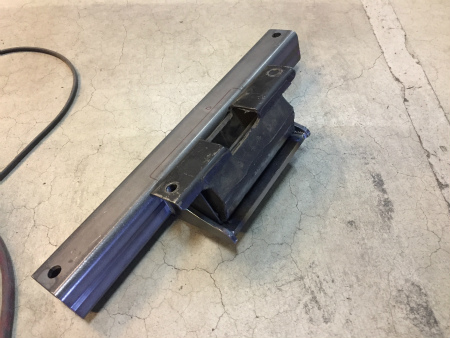

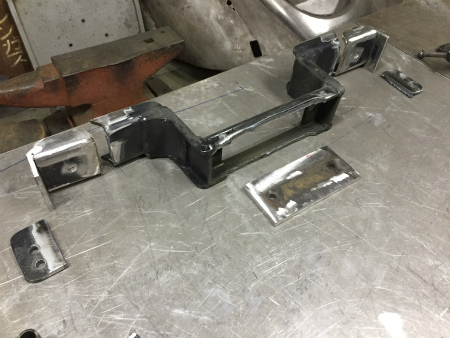

これまでの　　メンバー　を　　取り外し、

１２０　ｍｍ　前方　に　　変更　しますが

前　に　ずらすのと　　同時　に、　　ミッション　の　

高さ　も　　上　に　　持ち上げた　所　に　変わるので

これまでの　　メンバー　は　　まったく　合わなく　なりまして、、、、

手直し　して　　使うよりも、　　新規　に　作ったほうが　　

作り　が　良くなるので、　　使えそうな

両サイド　と、　　マウント　が　載る　部分　だけ

メンバー　から　　摘出　して、　　流用　することに

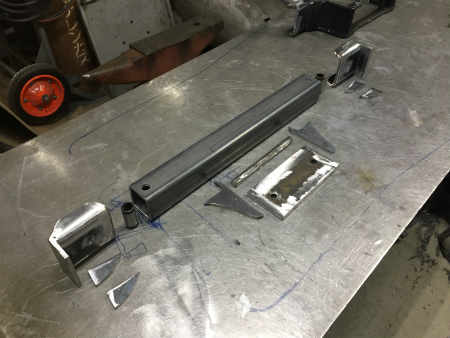

新しい　　構造　を　　設計　したら、　　検証　した

寸法　に　　合わせて　　角材　を　　切り出しまして、

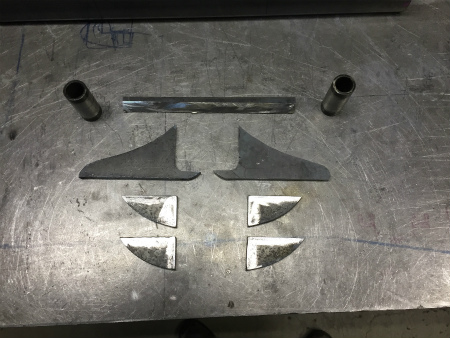

補強用　の　　リブ　と　　　パイプ　を　　切り出し、

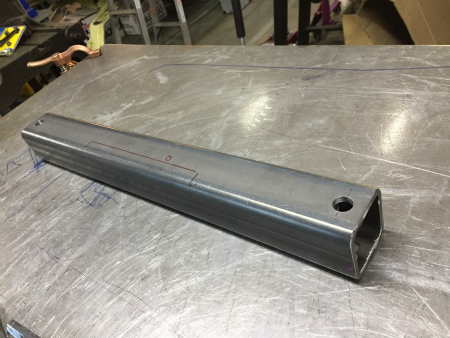

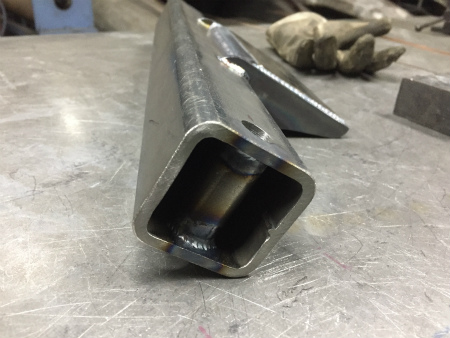

パイプ　は、　　角材　に　　開けた　　穴　に　合わせ

中　に　入れる　　補強　として　　　溶接　しまして

縦方向　と、　　ボルト　＆　ナット　を　　締めた　時　に　

掛かる　　力　に　対して、　　強度　を　　持たせます

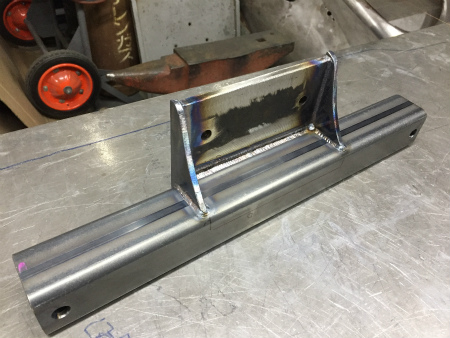

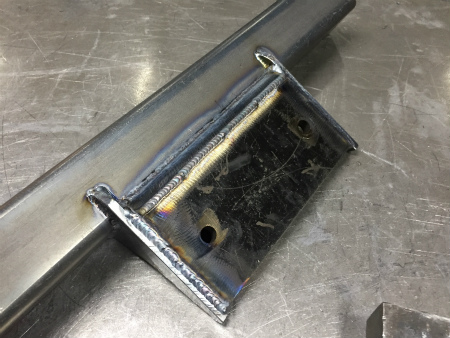

続いて、　　ミッション　マウント　が　　載る　部分　は

これまでの　　メンバー　から　　摘出　し

新しい　　メンバー　に　　位置　を　合わせて　　溶接　して、　　

左右　に、　　鉄板　から　　切り出した　　リブ　も

補強　として　　溶接　されました

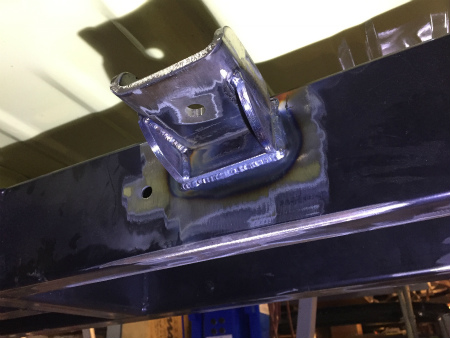

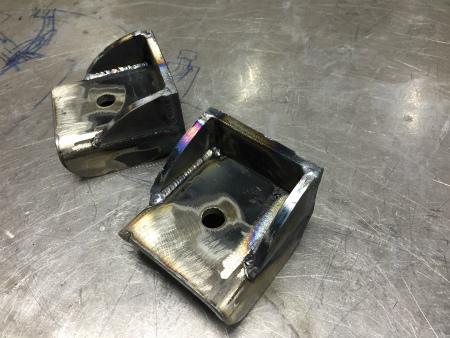

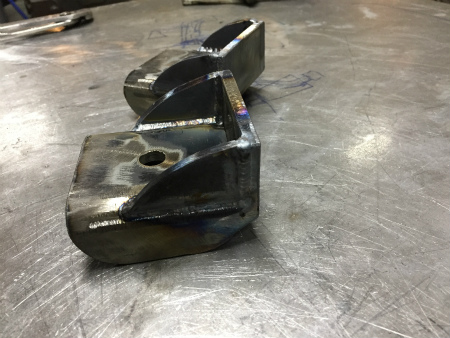

続いて、　　こちらも　　これまでの　　メンバー　の

両端　を　　摘出　し、　　リブ　を　入れて　　補強　したら

フレーム　に　　溶接　し、　　メンバー　を　　取り付ける

ミッション　メンバー　　ブラケット　に　　なりまして

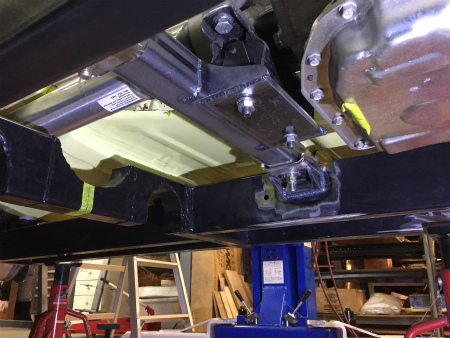

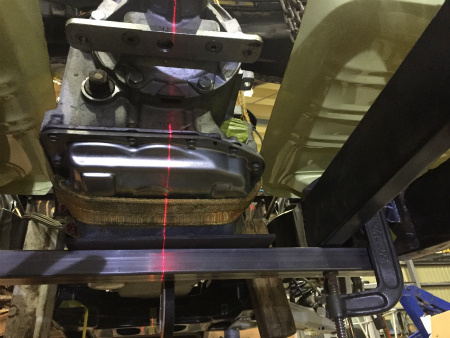

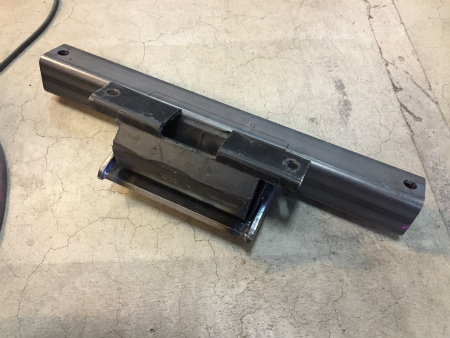

ミッション　マウント　を　　メンバー　に　組み付けたら

フレーム、　　ミッション　に　　連結　しまして

これまで　よりも、　　１２０　ｍｍ　　前方　に　　移設　し

高さ　も　　これまで　よりも　　上　に　持ち上げた

新しい　　ミッション　メンバー　が　　完成

６速　オートマ　で、　　ミッション　自体　も、　　ヨーク　も

メンバー　も、　　何もかも　が　　大きい　　６Ｌ　８０Ｅ　は

ミッション　マウント　も　　大きくて、　　７００Ｒ４　の　　ほぼ　　倍　です。。。

ミッション　メンバー　が　　できたら、　　次　は

エンジン　マウント　製作　に　　進みまして

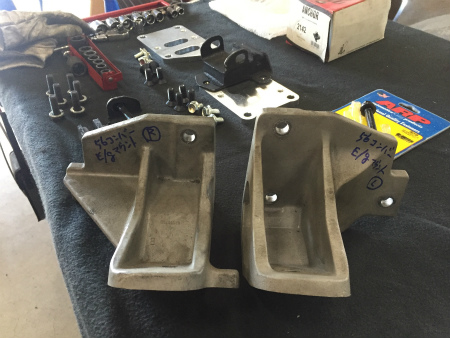

これまでの　　マウント　ブラケット　は　　大きくて

ヘダース　の　　集合部　も　　　やたら　　太くて、　　

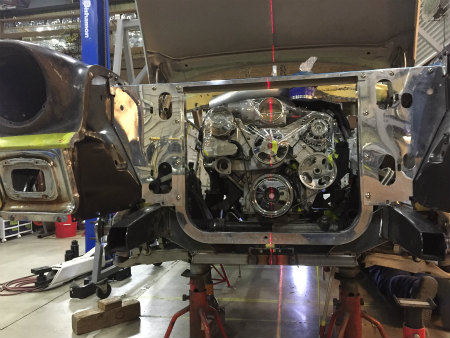

エンジン　を　　前方　に　　ずらしたら、　　エンジン　マウント　と　　　

ステアリング　シャフト　に　　当たるように　なるので

次　は　　エンジン　マウント　ブラケット、　　マウント　を　　変更　し

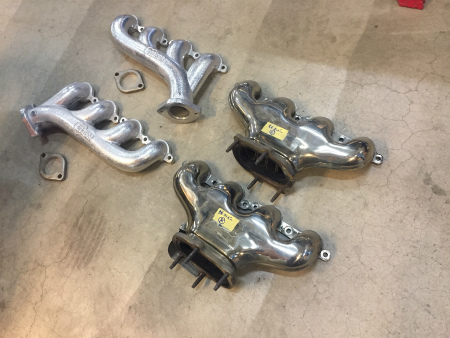

エキマニ　も、　　ステアリング　シャフト　に　絡まない

後方　排気　の　モノ　に　　変更　していきます
